| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SPG22081102 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $260/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | Dryas 50 |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 1500 morceaux/mois |
| Matériel: | 20Cr2Ni4 | le module: | 10 |
|---|---|---|---|
| Largeur de visage: | 80 mm | Les dents numérotent: | 37 |
| Type de profil: | Pignon droit | Grade de qualité: | Niveau ISO 6 à 7 |
| Mettre en évidence: | Pignon droit adapté aux besoins du client en métal,10 dents droites du module 37T embrayent,Module 37T du pignon droit en métal 10 |
||

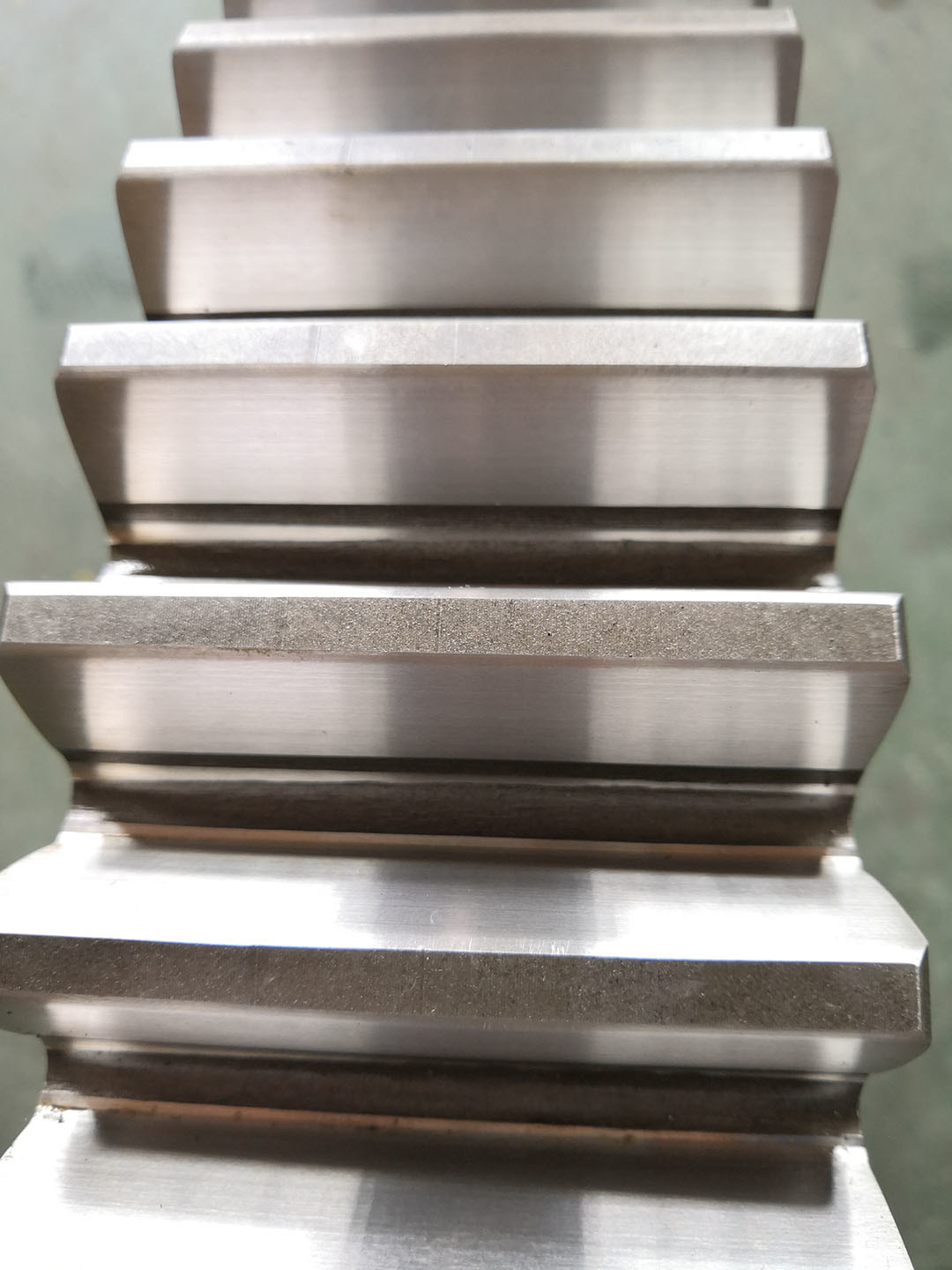

10 Module 37T engrenages à traction personnalisés pour le système de transmission des équipements miniers
1) Description de l'engrenage à entraînement
Les engrenages à traction sont un type d'engrenages cylindriques, avec des arbres parallèles et coplanares, et des dents droites
Ils sont sans doute le type d'engrenage le plus simple et le plus répandu
Fabriquer et être adapté à un large éventail d'applications.
2) Caractéristiques du train d'entraînement
Les dents d'un engrenage à éperons ont un profil involu et un filet d'une dent à la fois.
Les engrenages à éperons ne produisent que des forces radiales (pas de forces axiales), mais la méthode de maillage des dents provoque une forte
En raison de la pression exercée sur les dents des engrenages et de la production de bruit élevée, les engrenages à éperons sont généralement utilisés pour réduire la pression sur les dents des engrenages.
Les applications de vitesse, bien qu'elles puissent être utilisées à presque toutes les vitesses.
| Produits | Traction à traction |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Travaux d'engrenage |
| Dentissage à l'équipement | √ |
| Module (M) | 10 |
| Nombre de dents (Z) | 37 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0° |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
