| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | RG22081003 |
| Quantité de commande min: | 50 PCs |
| Prix: | $20/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 45 jours |
| Conditions de paiement: | L/C, T/T, D/P, Western Union |
| Capacité d'approvisionnement: | 2000 ensembles/mois |
| Matériel: | 45# | Taille totale: | 30 mm |
|---|---|---|---|
| Longueur: | Pour les véhicules à moteur | Largeur: | 24 mm |
| le module: | Module 3 | Angle de pression: | 20° |
| Mettre en évidence: | 2,5 support et pignon hélicoïdaux de module,2 |
||

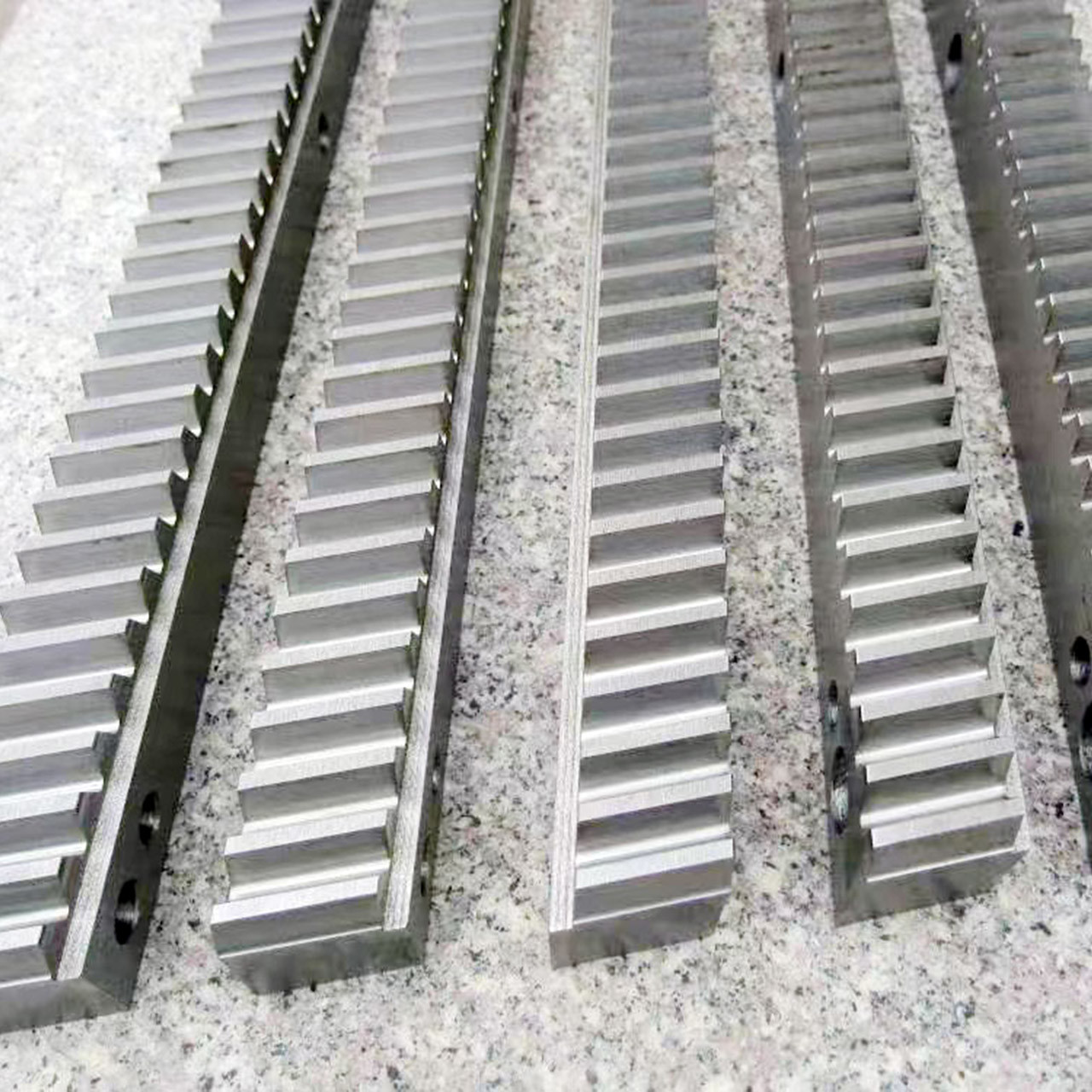

Appareils à rouleaux hélicoïdaux pour le système de direction personnalisés
Des roulements et des épingles pour porte automobile
1) Description du matériel de support et du pignon
Un rack et un pignon est un type d'actionneur linéaire qui comprend une paire d'engrenages qui convertissent la rotation
Cette combinaison d'engrenages rack et d'engrenages spur est généralement appelée Rack et Pinion.
Les combinaisons rack et pinion sont souvent utilisées dans le cadre d'un simple actionneur linéaire, où la rotation d'un arbre
Le moteur à commande manuelle est converti en moteur linéaire.
2) Données techniques de base de rack gar et de pinion
a) Module
b) Angle de pression
c) Angle d'hélice (pour les engins hélicoïdaux et les pignons hélicoïdaux)
| Produits | Les engrenages et les épingles |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Les engrenages de support |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | La coutume |
| Nombre de dents (Z) | |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Durcissement par induction |
| Dureté de surface | 200 à 230HB/ 40 à 45 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
