| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HG220806003 |
| Quantité de commande min: | 1 morceau |
| Prix: | $80/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 50 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Nombre de dent: | 76 | Angle de la hélice: | 25° |
|---|---|---|---|
| Taille totale: | 122mm | Dureté: | 50-55 HRC |
| Matériel: | SCM 440 | Traitement thermique: | Induction durcie |
| Mettre en évidence: | Vitesse hélicoïdale simple de 10 modules,vitesses 42CrMo hélicoïdales en acier,Vitesse hélicoïdale simple de SCM 440 |
||

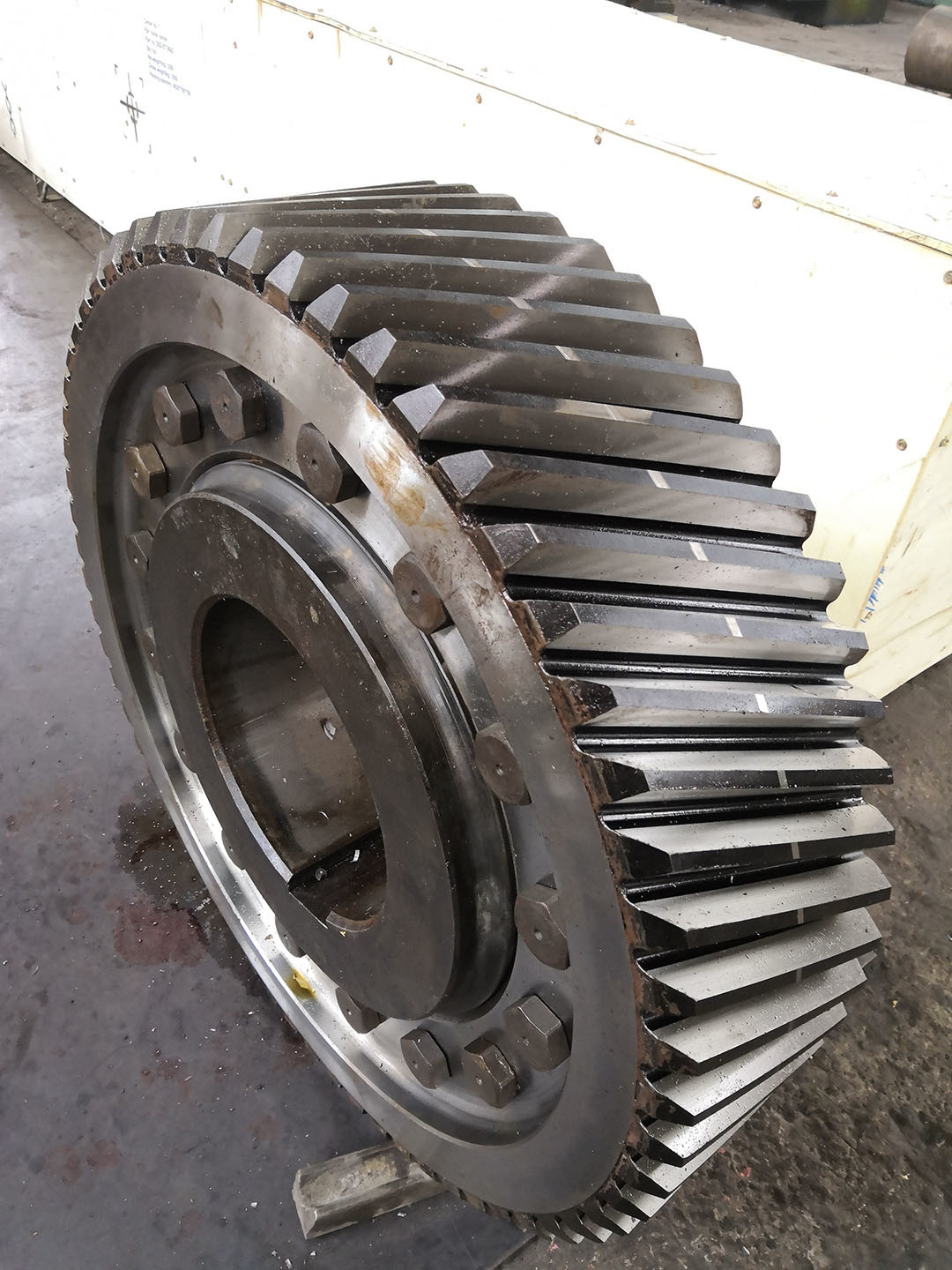

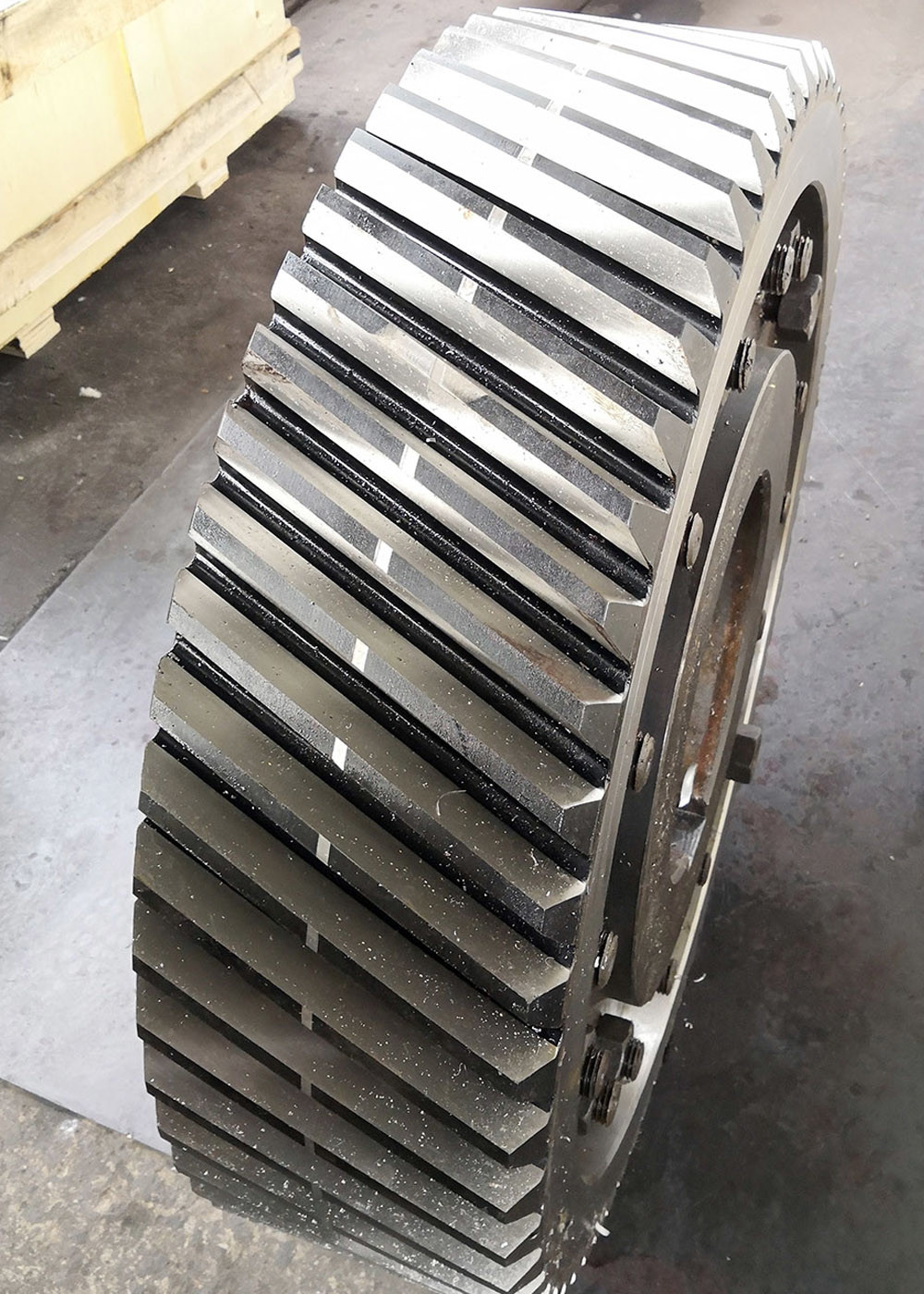

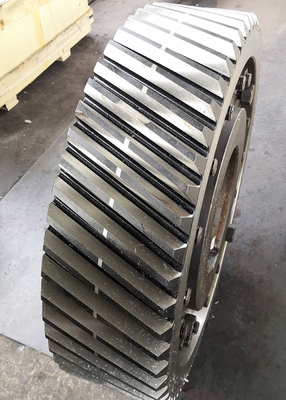

SCM 440 42CrMo acier 10 module engrenages hélicoïdaux pièces de transmission industrielle
1) LeTypes d'engins hélicoïdaux
a) engins à hélice simple
b) engrenages à double hélice
c) engins à hareng
2) Le Direction des engins hélicoïdaux
La main gauche et la main droite
3) Description des engins hélicoïdaux
Les engrenages hélicoïdaux ont été développés à partir d'engrenages d'épines, et leurs dents sont inclinées à un angle par rapport à l'axe de l'arbre.
Le contact entre les dents en maille se produit progressivement le long des côtés diagonaux de la face.
à aucun moment la longueur totale d'une dent n'est complètement engagée.
| Produits | Les engrenages hélicoïdaux |
| Fabriqué sur mesure | √ |
| Type de profil | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Dentissage à l'équipement | √ |
| Module (M) | 10 |
| Nombre de dents (Z) | 76 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 25° |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
