| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG220804003 |
| Quantité de commande min: | 1 morceau |
| Prix: | $200.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| DP: | 1.5 | Nombre de dent: | 144 |
|---|---|---|---|
| Dureté: | 230-260 HB | Grade de qualité: | Catégorie d'OIN 8-9 |
| Le poids: | 620 KILOGRAMMES | Matériel: | 40CrNiMo |
| Mettre en évidence: | anneau interne de pignon droit 40CrNiMo,DP de l'anneau 1,5 de pignon droit |
||

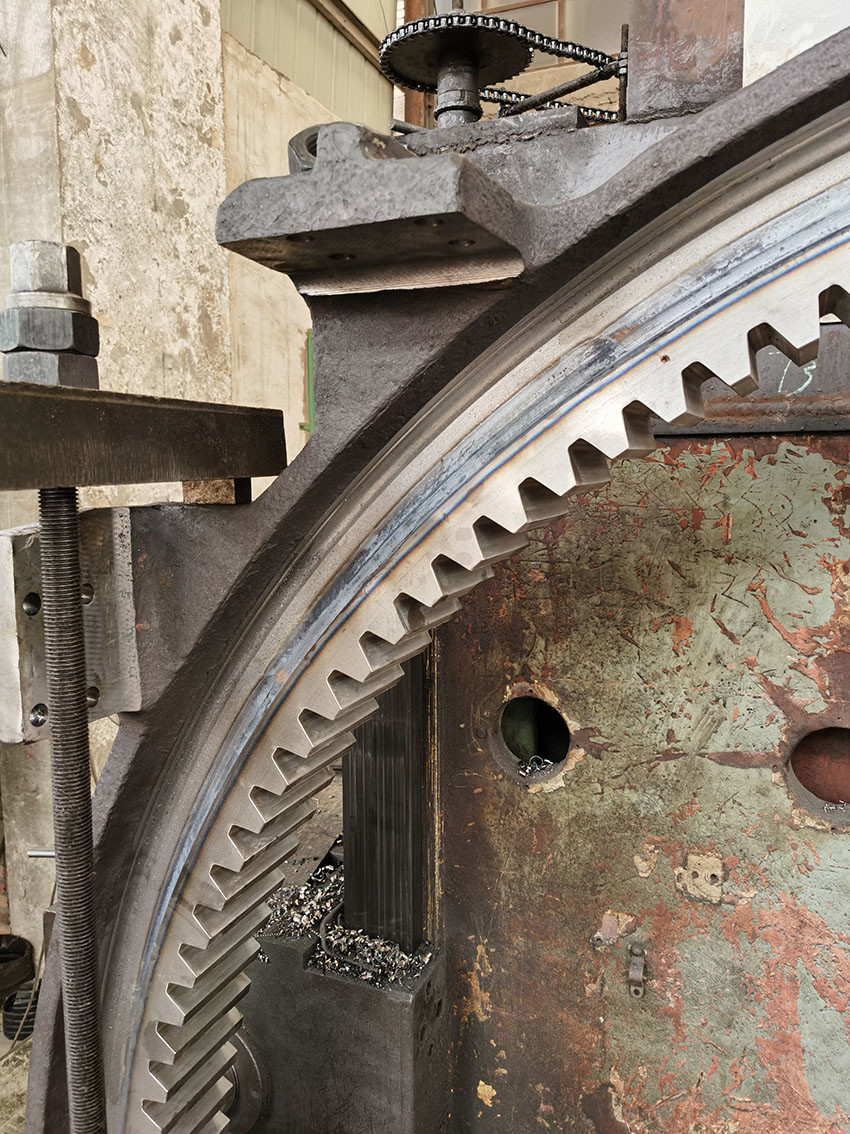

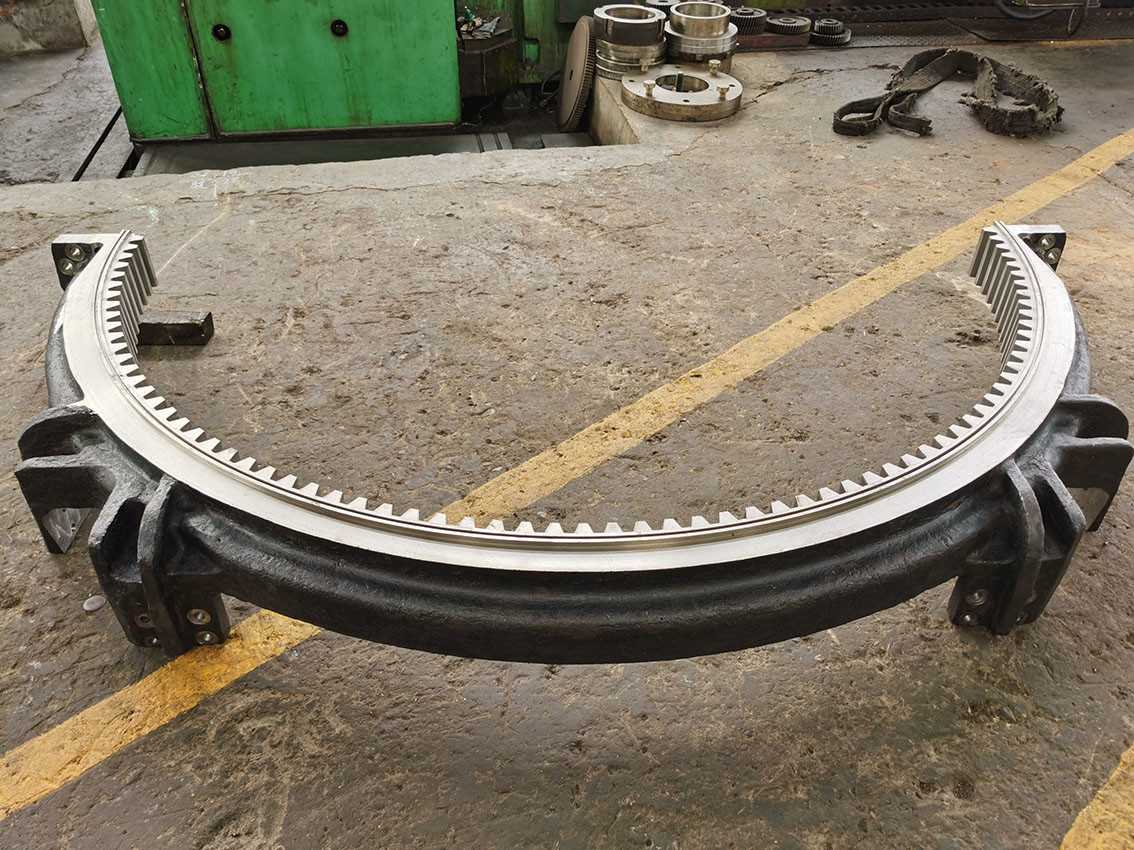

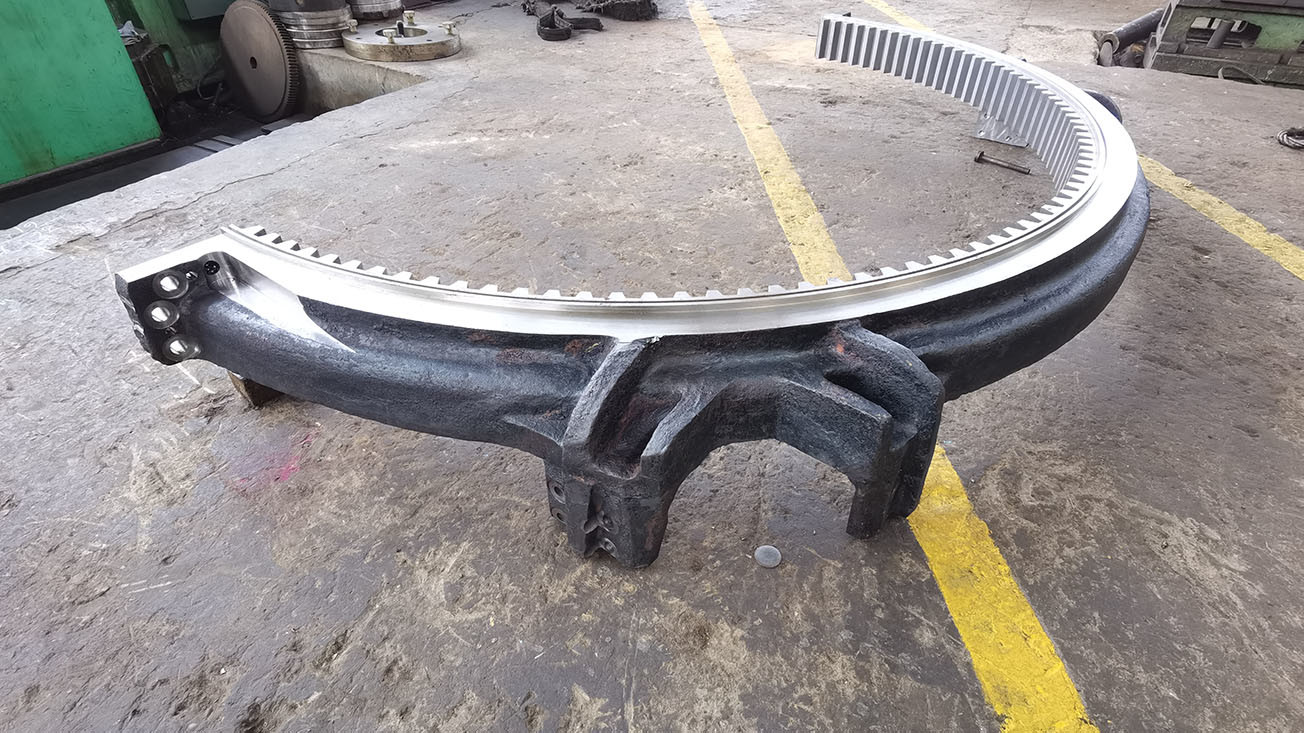

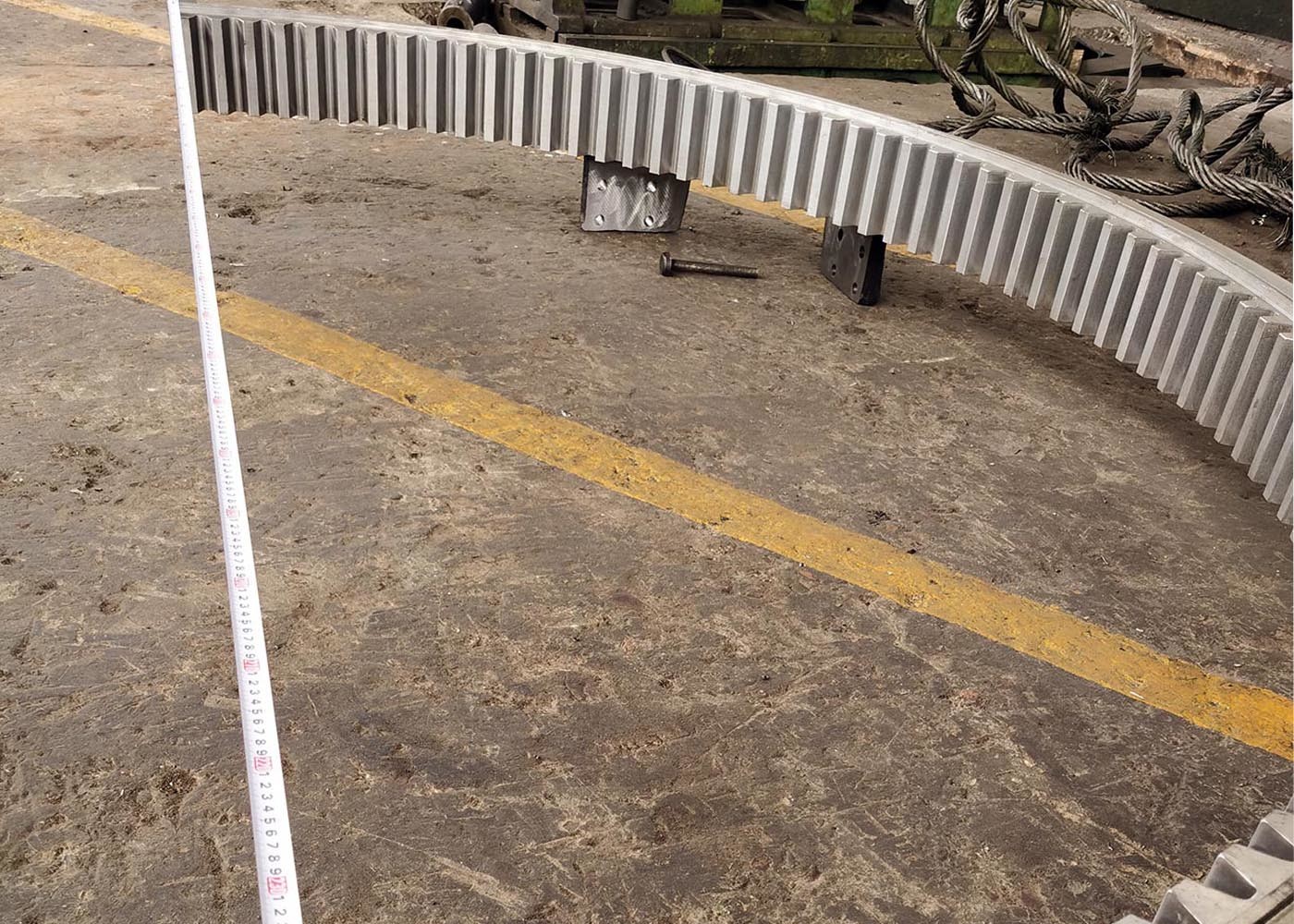

Dispositif interne personnalisé pour les réducteurs planétaires - Dispositif annulaire
1) Description du matériel interne
Les engrenages internes sont des dents générées dans le diamètre interne d'un cylindre tandis que les engrenages externes ont
les dents d'engrenage générées sur le diamètre extérieur du composant.
Il existe deux types d'engrenages internes disponibles
a) Appareillage à éperons internes
b) engins hélicoïdaux internes
2) Applications des engins internes
Les engrenages internes sont les plus utilisés dans les applications de boîtes à engrenages planétaires.
3) Caractéristiques du train intérieur
Les avantages de l'utilisation d'un train d'engrenages planétaires sont une faible vibration, un taux de réduction de vitesse élevé,
et le faible coût de l'ensemble de la disposition du train.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et chauffer/ durcir par induction |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
