| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG22072402 |
| Quantité de commande min: | 1 morceau |
| Prix: | $300.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | Acier de forgeage | Traitement thermique: | Extinction et gâchage |
|---|---|---|---|
| Dureté: | 230-260 HB | Grade de qualité: | Catégorie d'OIN 8-9 |
| Type de profil: | Vitesse interne | Module: | 0.5-25 Module |
| Mettre en évidence: | Vitesse d'anneau d'acier de forge,Vitesse intérieurement dentée d'anneau,Vitesse de cannelure interne d'anneau |
||

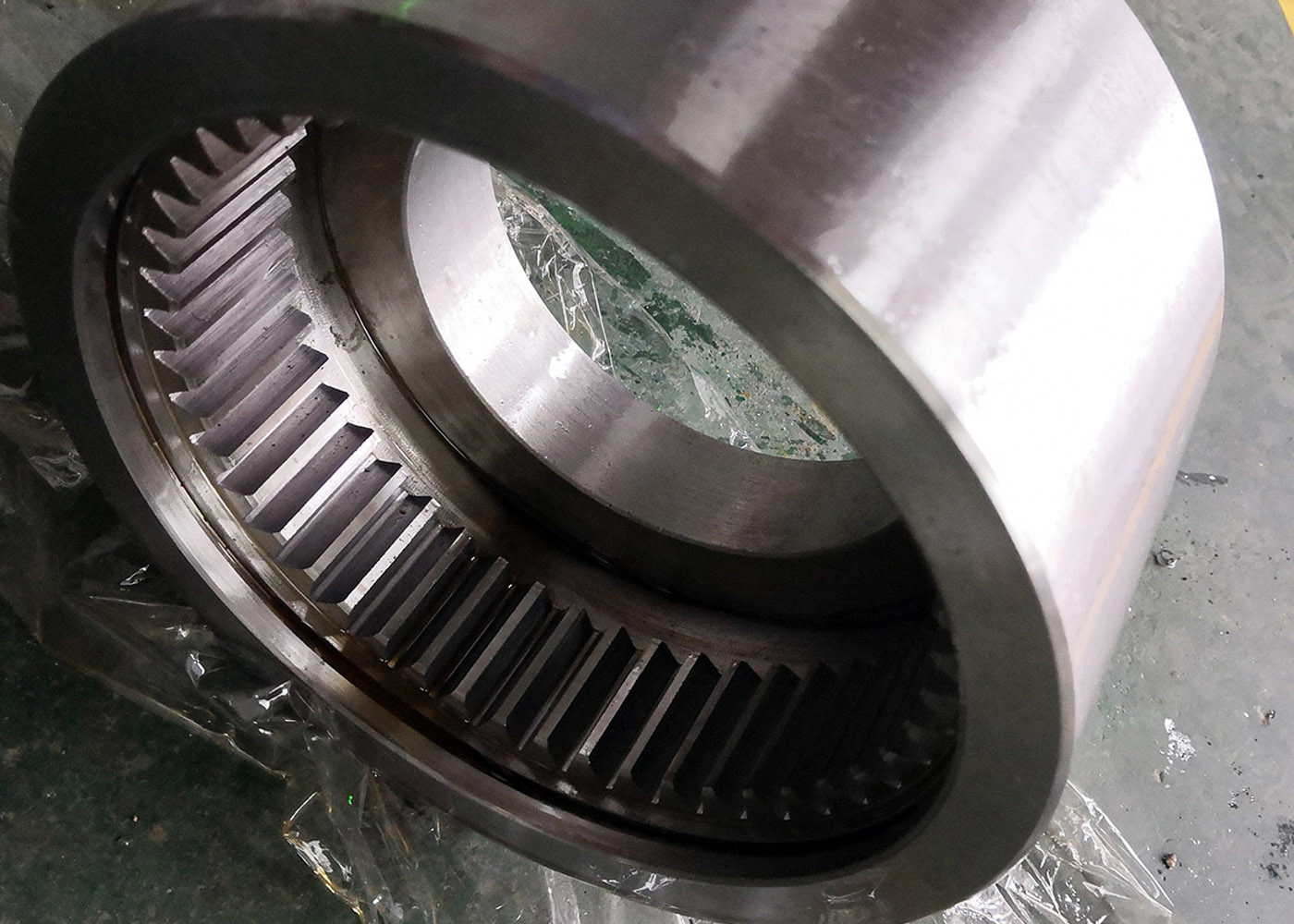

Fabrication sur mesure Anulus à dents internes- engrenage à traction interne
1) Description du matériel interne
engrenage interne/engrenage annulaire ayant des dents sur la surface interne de sa jante.
Les engrenages intérieurs sont reliés aux engrenages extérieurs.
2) Caractéristiques du train intérieur
a) Lorsque deux engrenages extérieurs sont mis en maillage, la rotation se fait dans les directions opposées.
Lorsqu'un engrenage interne est en maille avec un engrenage externe, la rotation se fait dans le même sens.
b) Les engrenages internes sont entraînés par de petits engrenages externes.
c) Permet une conception compacte du système de machine.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | 0.5 à 25 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0 |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
