| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SPG2207001 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $150/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | Dryas 50 |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 1500 morceaux/mois |
| Matériel: | 20Cr2Ni4 | Traitement thermique: | Carburation |
|---|---|---|---|
| Processus de fabrication: | Dentissage à l'équipement | Dureté: | 58-62 HRC |
| Type de profil: | Pignon droit | Grade de qualité: | Niveau ISO 6 à 7 |
| Mettre en évidence: | Transmission de pignon droit d'OEM,Les dents droites embrayent pour des réducteurs de vitesse,Les dents droites d'OEM embrayent |
||

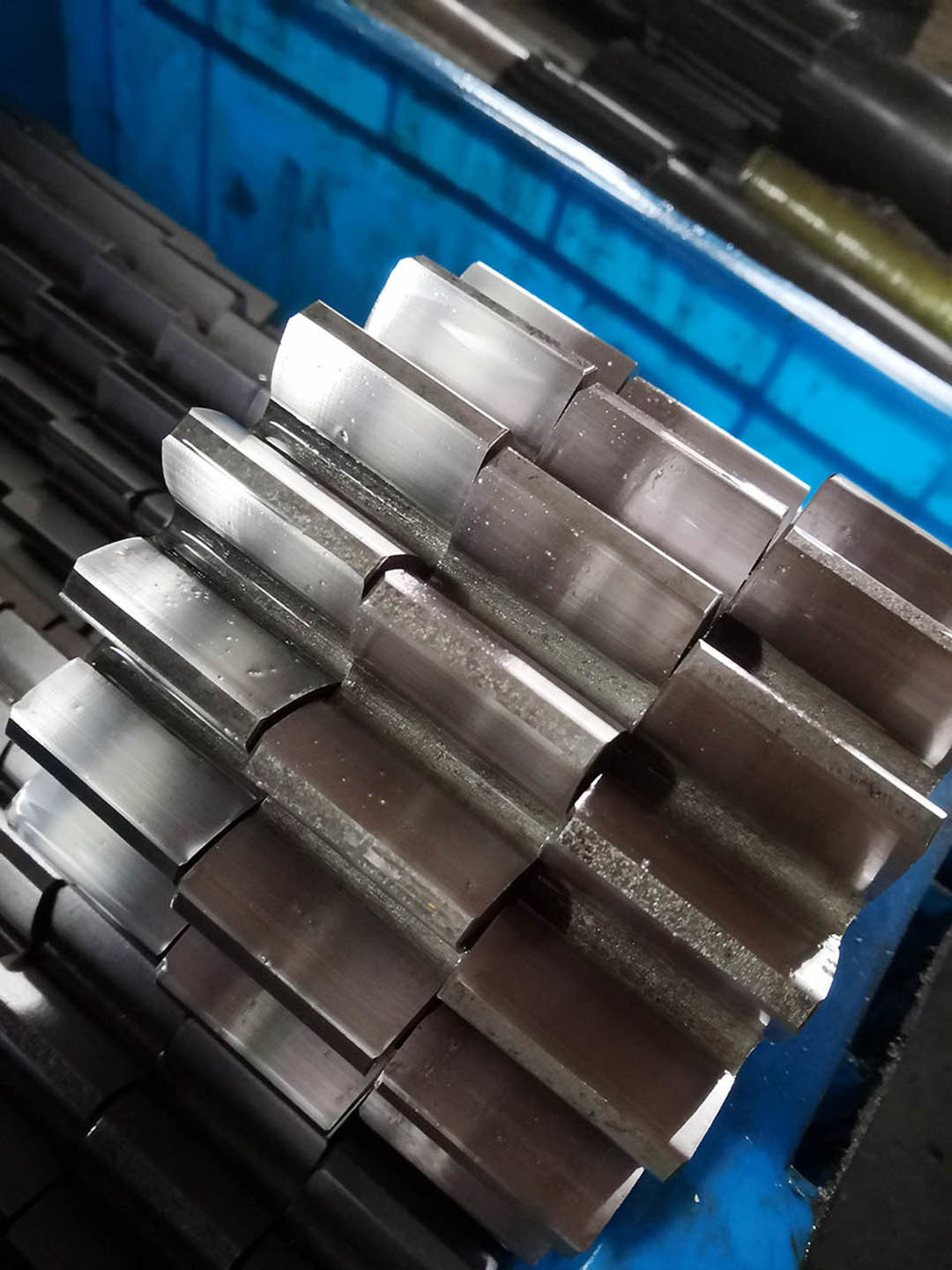

Des engrenages à traction personnalisés pour réducteurs d'engrenages - engrenages à dents droites
1) Description de l'engrenage à entraînement
L'engrenage d'entraînement est un engrenage dont les dents sont droites et parallèles à l'axe de l'arbre.
Je fais tourner deux arbres parallèles.
2) Caractéristiques du train d'entraînement
a) Il n'y a pas de force axiale
b) Facile à fabriquer
c) Des engrenages de haute qualité faciles à utiliser.
3) Applications des engrenages à traction
Composants généraux de transmission
| Produits | Traction à traction |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Travaux d'engrenage |
| Dentissage à l'équipement | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20°/14.5° |
| Angle de la hélice (β) | 0° |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
