| Lieu d'origine | La Chine |
| Nom de marque | YIZGEAR |
| Numéro de modèle | RG2207001 |

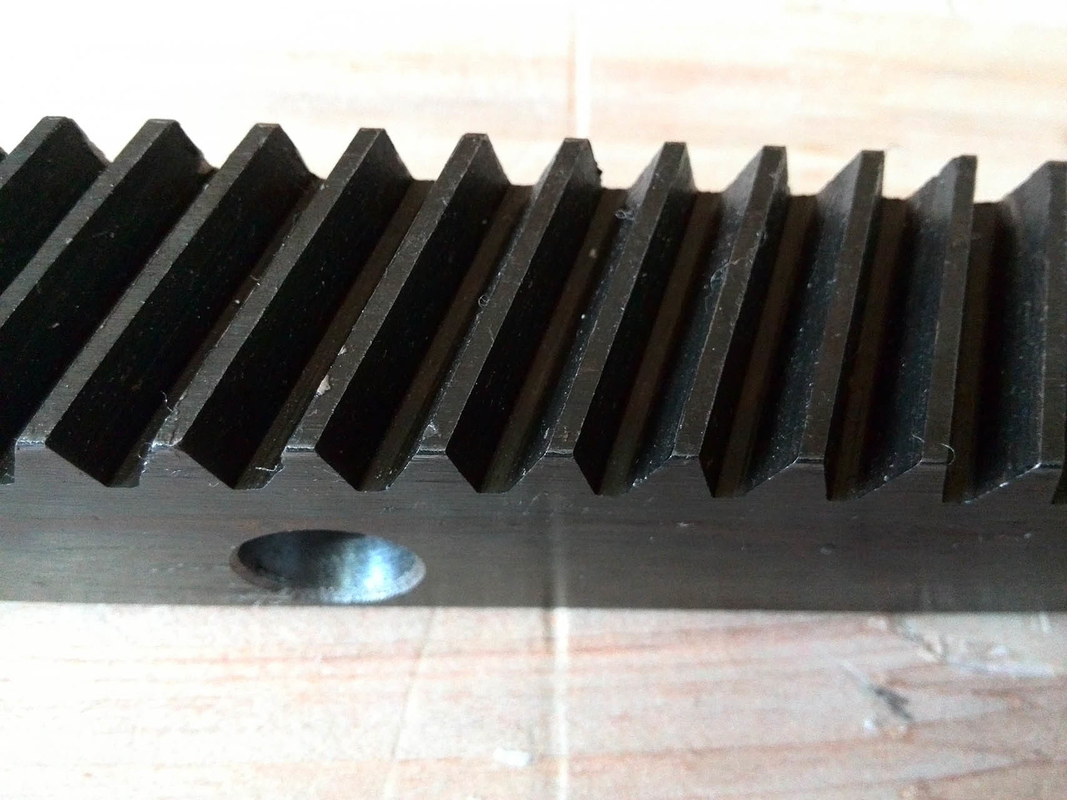

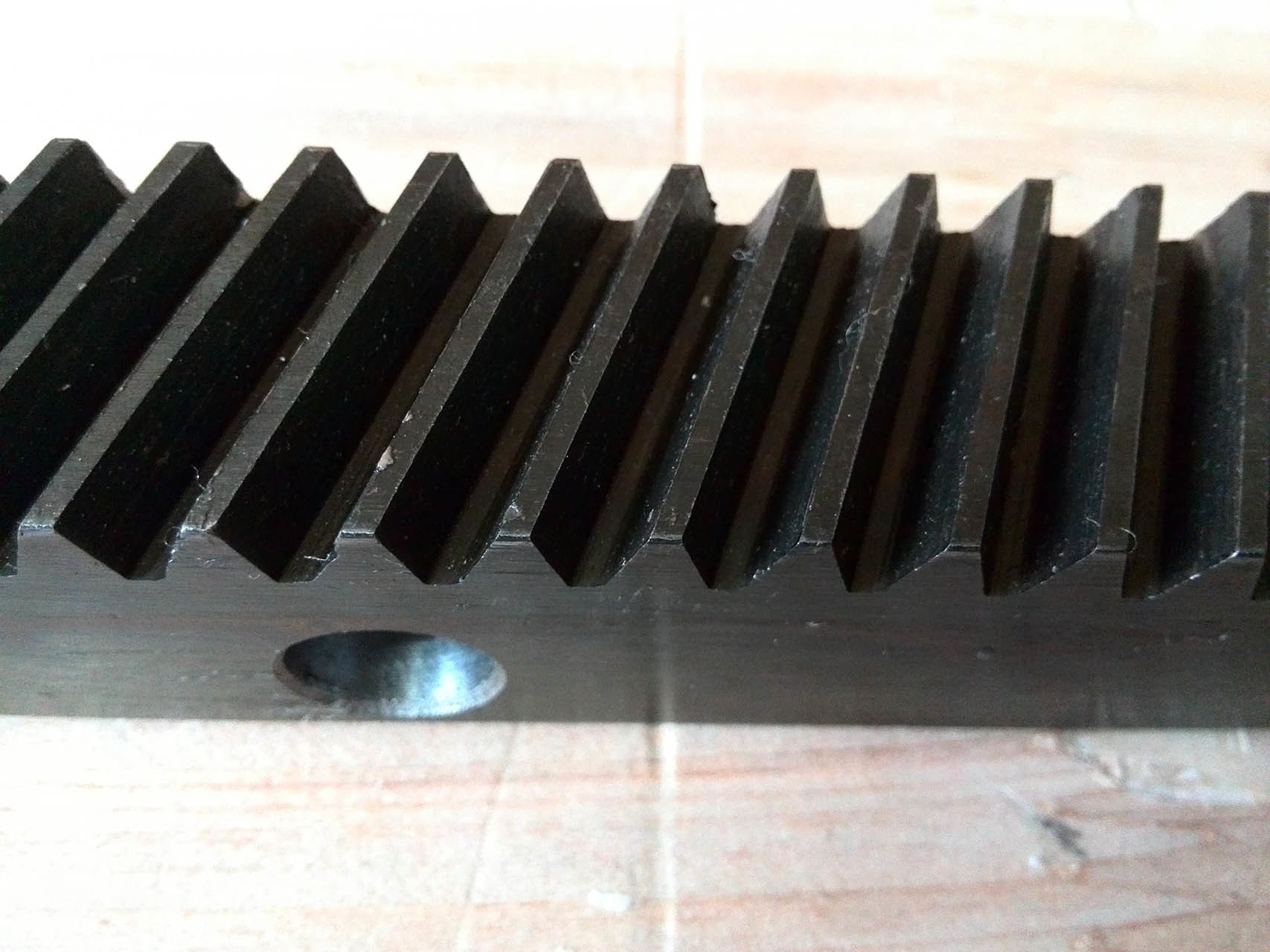

Racks et broches droites personnalisés pour la machine de sculpture
1) Description du rack
Le rack est un soutien-gorge contenant des dents sur une face pour le maillage avec un engrenage externe.
La forme de base de l'échafaudage est le profil d'un engrenage de diamètre infini.
Les supports avec des extrémités usinées peuvent être assemblés pour obtenir la longueur souhaitée.
2) Caractéristiques du rack
Modifie un mouvement rotatif en un mouvement rectiligne et vice versa.
3) Applications du rack
Les machines-outils, les appareils automobiles, les imprimantes, les robots
| Produits | Les engrenages et les épingles |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Les engrenages de support |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | La coutume |
| Nombre de dents (Z) | |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 0° |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Durcissement par induction |
| Dureté de surface | 200 à 230HB/ 40 à 45 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
