| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG2207001 |
| Quantité de commande min: | 1 morceau |
| Prix: | $200.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | 42CrMo/AISI 4140 | Traitement thermique: | Extinction et gâchage |
|---|---|---|---|
| Dureté: | 230-260 HB | Grade de qualité: | Catégorie d'OIN 8-9 |
| Type de profil: | Vitesse interne | Module: | 0.5-25 Module |
| Mettre en évidence: | Pignon droit interne pour le réducteur planétaire,Pignon droit interne adapté aux besoins du client,Vitesse annulaire de réducteur planétaire |
||

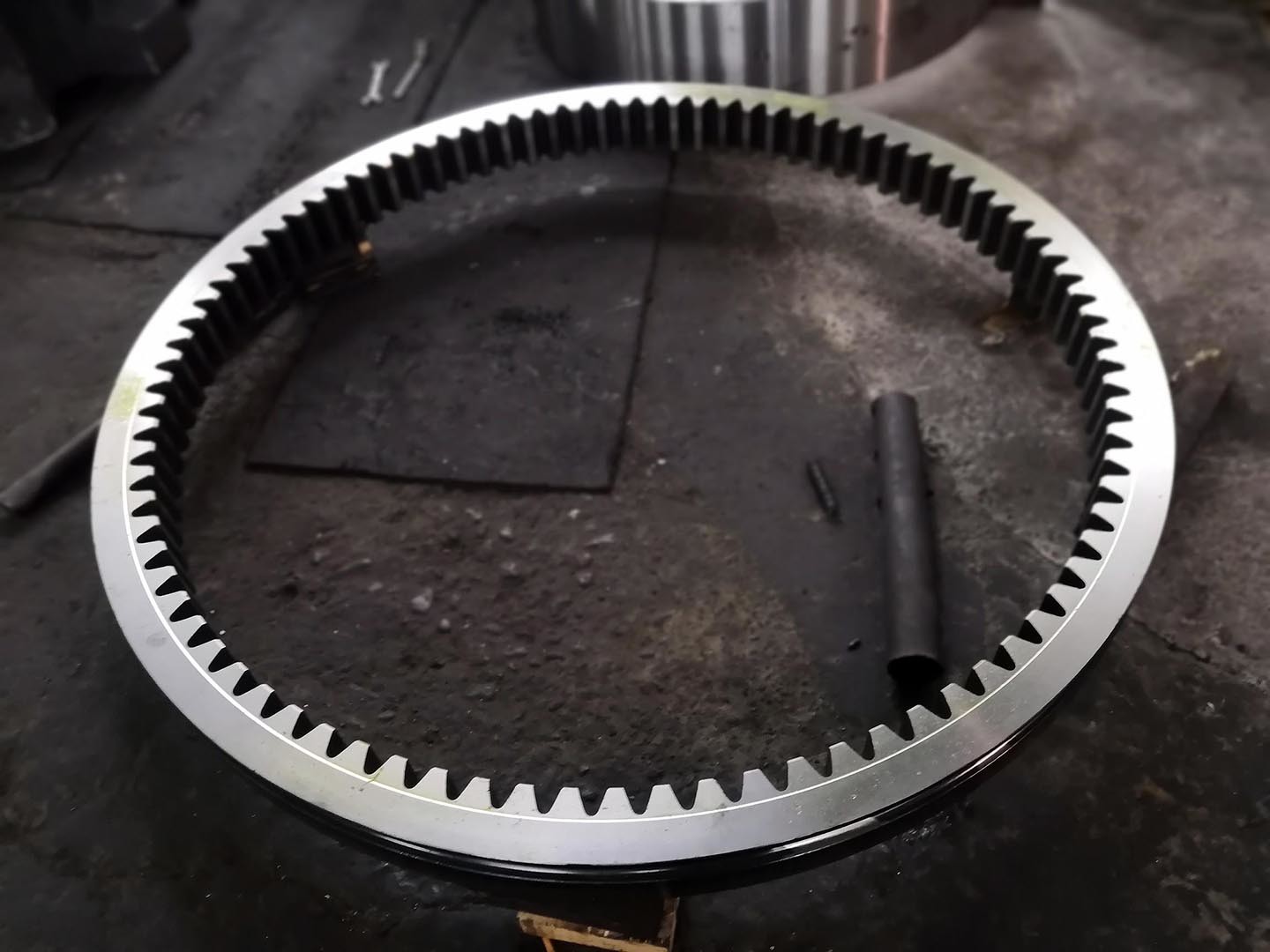

Dispositif interne personnalisé pour les réducteurs planétaires - Dispositif annulaire
1) Applications des engins internes
Les engins internes les plus utilisés pour les engins de plantation pour entraîner des rapports de réduction élevés.
Le système planétaire comprend des engins internes, des engins planétaires et des engins solaires.
2) Description du matériel interne
Un engrenage interne ou un engrenage annulaire ayant des dents sur la surface interne de sa jante.
Les engrenages internes doivent être en maille avec les engrenages externes.
L'engrenage interne permet une conception compacte de la machine.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et chauffer/ durcir par induction |
| Dureté | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
