Pignon à chevrons en acier forgé SAE 4340

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	YIZGEAR
Numéro de modèle:	HB22083001

Quantité de commande min:	1 ensemble
Prix:	$1000/ Set
Détails d'emballage:	Caisse de contreplaqué
Délai de livraison:	75 jours
Conditions de paiement:	L/C,T/T
Capacité d'approvisionnement:	50 ensembles/mois

meilleur prix Contactez

Détail Infomation

Gear Profile:	Herringbone Gear	Hub Diameter:	90
Hardness:	260 HB	Helical angle:	25°
Pressure angle:	20°	Teeth Width:	55
Mettre en évidence:	Pignon à chevrons en acier forgé , Pignon à pignon en acier SAE 4340 , Pignon à chevrons SAE 4340

Description de produit

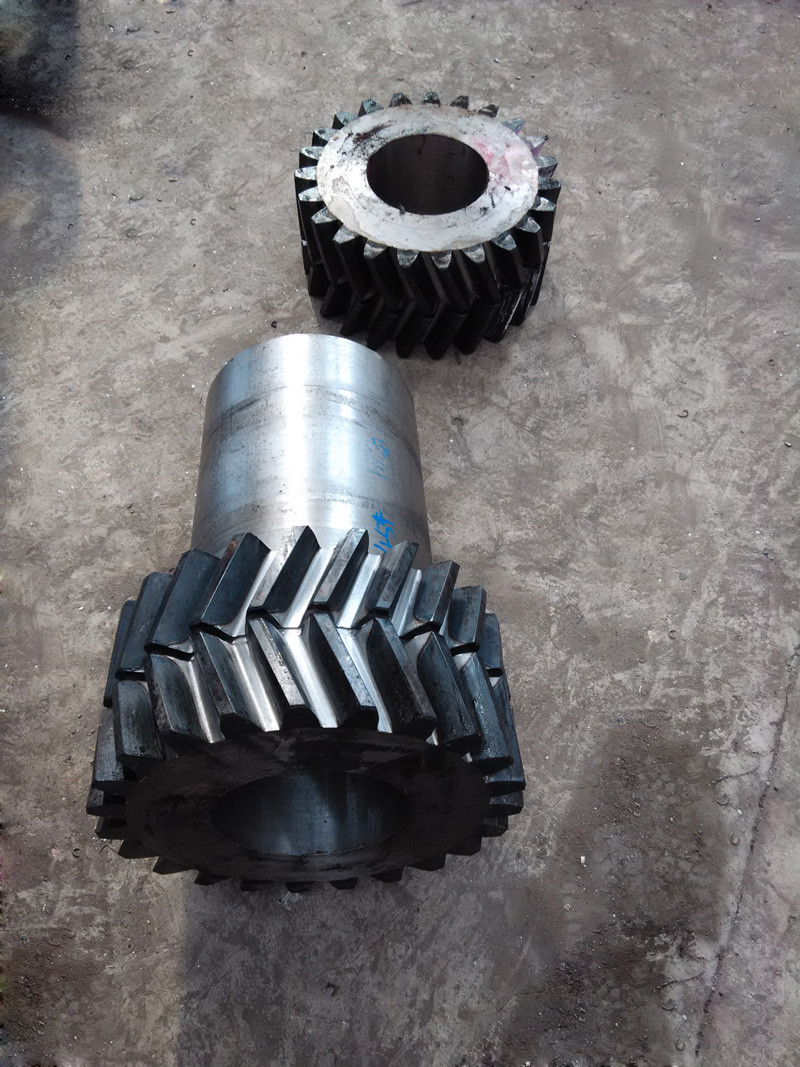

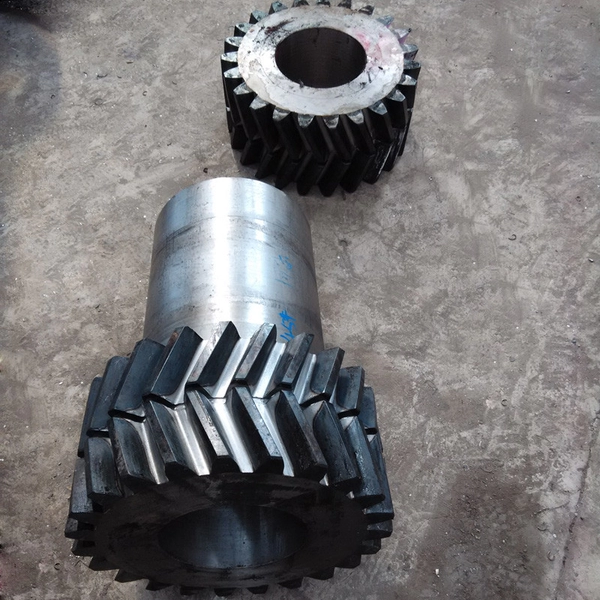

Pignon en acier forgé SAE 4340, engrenage en chevrons

Spécifications du produit

Profil de l'engrenage	Engrenage en chevrons
Diamètre du moyeu	90
Dureté	260 HB
Angle d'hélice	25°
Angle de pression	20°
Largeur des dents	55

Description du produit

Pignon en chevrons, pièces de rechange de transmission en acier forgé SAE 4340

Caractéristiques structurelles

Forme de dent unique : La forme de dent d'un engrenage en chevrons est en forme de V, composée de deux engrenages hélicoïdaux avec des directions de spirale opposées. Vue de dessus, chaque rainure en spirale ressemble à la lettre 'V', et plusieurs formes de 'V' se combinent pour former un motif en chevrons.
Pas de jeu axial : Similaire aux engrenages hélicoïdaux doubles, mais il n'y a pas de jeu entre les deux surfaces hélicoïdales, ce qui rend les engrenages en chevrons plus compacts pendant la transmission et capables de résister à des charges plus élevées.

Avantages de performance

Capacité de charge élevée : La grande surface de contact des dents sur les engrenages hélicoïdaux permet de répartir uniformément les charges sur les surfaces des dents, ce qui se traduit par une capacité de charge élevée et les rend adaptés aux applications nécessitant la transmission d'un couple élevé.
Transmission en douceur : En raison du grand nombre de paires de dents engagées simultanément et de l'annulation des forces axiales, les engrenages hélicoïdaux présentent un minimum de vibrations et de bruit pendant la transmission, ce qui se traduit par un fonctionnement en douceur. Ils conviennent aux équipements nécessitant des niveaux élevés de douceur.
Haute efficacité : La conception du profil des dents des engrenages hélicoïdaux minimise le frottement de glissement entre les dents, ce qui se traduit par une efficacité de transmission relativement élevée. Cela réduit efficacement la perte d'énergie et améliore l'efficacité d'utilisation de l'énergie de l'équipement.

Détails techniques

Fabriqué sur mesure	√
Type de profil d'engrenage	Chevron
Fabrication des dents d'engrenage	Fraisage d'engrenage
Rectification des dents d'engrenage	Nul
Module (M)	7
Nombre de dents (Z)	17
Angle de pression (α)	20°
Angle d'hélice (β)	Personnalisé
Qualité de précision des dents	Grade ISO 8-9
Traitement thermique	Trempe et revenu

Comparaison des nuances de codes d'acier

CHINE/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
