| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HB22083001 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $1000/ Set |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Profil de l'engrenage: | Vitesse en arête de poisson | Diamètre de hub: | 90 |
|---|---|---|---|
| Dureté: | 260 HB | Angle hélicoïdal: | 25° |
| Angle de pression: | 20° | Largeur de dents: | 55 |
| Mettre en évidence: | Pignon à chevrons en acier forgé,Pignon à pignon en acier SAE 4340,Pignon à chevrons SAE 4340 |
||

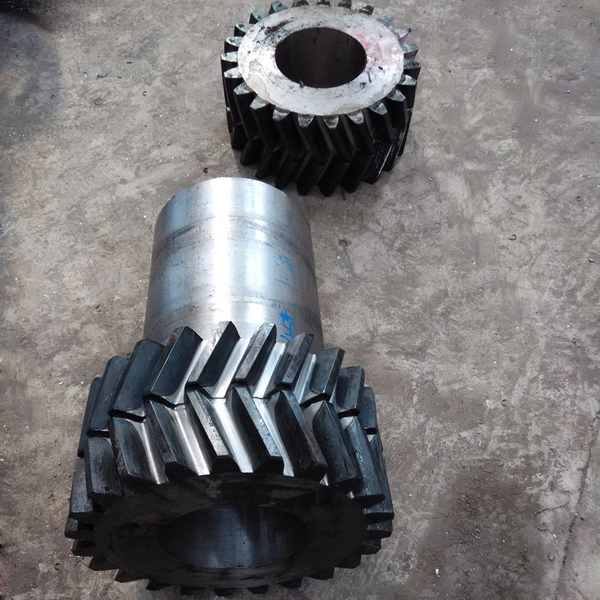

Pièces détachées de transmission en acier forgé SAE 4340
1) Applications de engranages en esppiga
Les engrenages en épigie sont utilisés dans la boîte de changement de couple, dans une turbine à vapeur pour propulsion navale, dans les roues de roulettes et dans les aciers.
2) Caractéristiques de l'engrenage de l'épingle
L'absence de force de poussée dans l'engrenage en spirale permet d'utiliser un angle d'hélice majeur pouvant atteindre 45°.
| Produits | engins de pêche à l'éperon |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Des écailles de hareng |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | Nullement |
| Module (M) | 7 |
| Nombre de dents (Z) | 17 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
