Aperçu > Produits> vitesses en arête de poisson> Vitesses en arête de poisson faites sur commande de laminoir sans Gap central

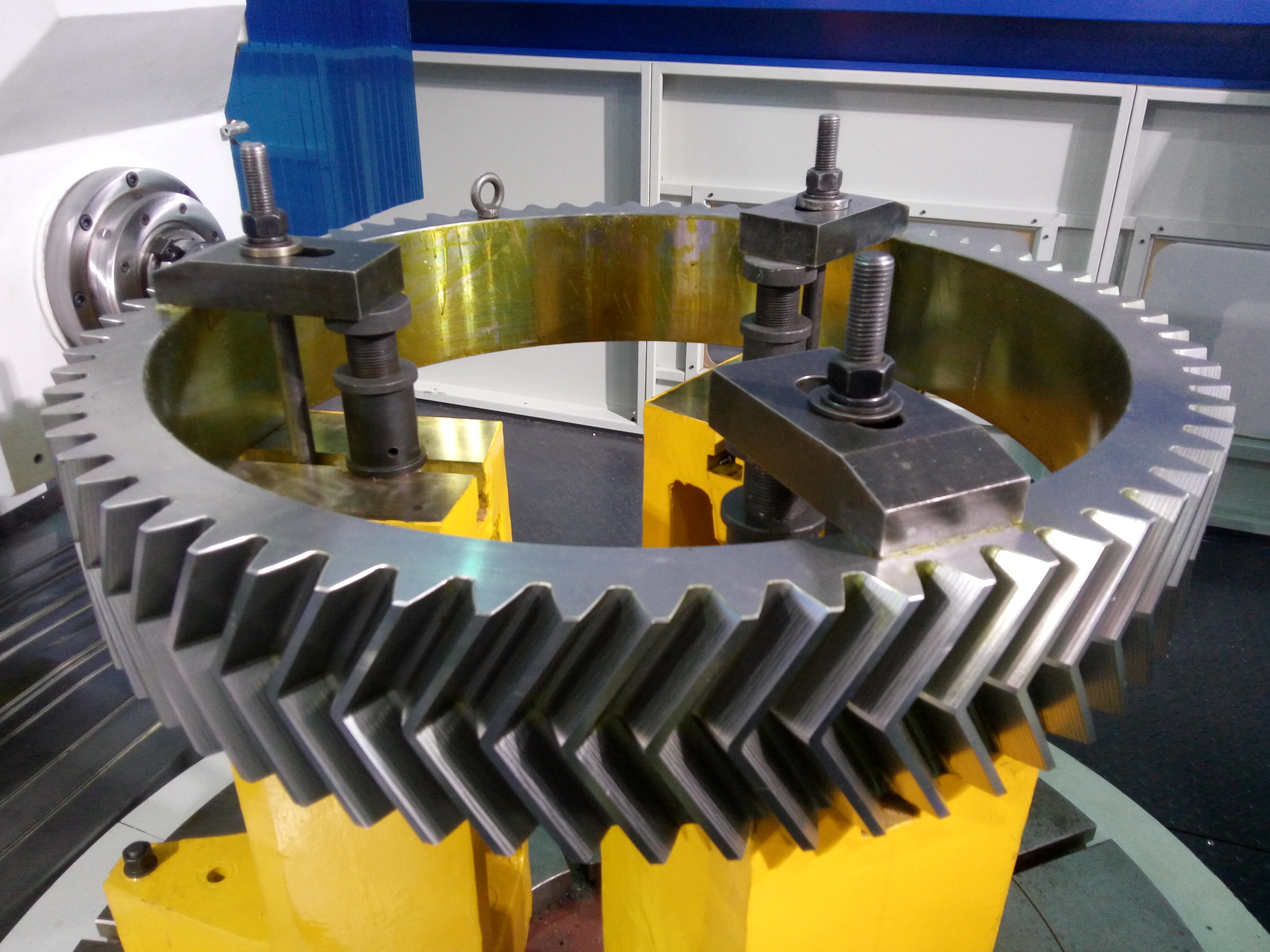

Vitesses en arête de poisson faites sur commande de laminoir sans Gap central

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	YIZGEAR
Numéro de modèle:	HB2207001

Quantité de commande min:	1 morceau
Prix:	300
Détails d'emballage:	Caisse de contreplaqué
Délai de livraison:	60 jours
Conditions de paiement:	L/C, D/P, T/T, Western Union
Capacité d'approvisionnement:	500 morceaux/mois

meilleur prix Contactez

Détail Infomation

Matériel:	42CrMo/AISI 4140	Traitement thermique:	Extinction et gâchage
Processus de fabrication:	Frénage des dents d'engrenage	Grade de qualité:	Catégorie d'OIN 8-9
Type de profil:	engrenage en chevrons	Angle hélicoïdal:	22°
Mettre en évidence:	Vitesses en arête de poisson sans Gap central , Vitesse faite sur commande de laminoir , Vitesses en arête de poisson de laminoir

Description de produit

Les engrenages à herringbone pour laminage sur mesure sans espace central

Spécifications du produit

Matériel	42CrMo/AISI 4140
Traitement thermique	Éteindre et tempérer
Processus de fabrication	Frénage des dents d'engrenage
Grade de qualité	Niveau ISO 8 à 9
Type de profil	engins de pêche à l'éperon
Angle hélicoïdal	22°

Les engrenages à tringles personnalisés sans espace central pour le laminage

Principales caractéristiques

La fabrication des engrenages à cône de hareng est plus complexe que celle des engrenages équivalents à éperons ou à hélice.
Élimine les charges axiales supplémentaires courantes dans les engrenages hélicoïdaux

Processus de fabrication

Fabriqué avec précision en utilisant des techniques de fraisage avancées pour des performances optimales.

Caractéristiques du matériau

Construit à partir d'acier de haute qualité 42CrMo (AISI 4140) ou 40CrNiMo (SAE 4320) pour une résistance et une durabilité supérieures.

Spécifications techniques

Produits	Ensemble d'engrenages à hareng
Fabriqué sur mesure	✓
Type de profil d'engrenage	Des écailles de hareng
Fabrication de dents d'engrenage	Traction des engins
Dentissage à l'équipement	Nullement
Module (M)	La coutume
Nombre de dents (Z)	56
Angle de pression (α)	20°
Angle de la hélice (β)	La coutume
Grade de précision des dents	Niveau ISO 8 à 9
Traitement thermique	Éteindre et tempérer

Comparaison des catégories de code de l'acier

Chine/Royaume-Uni	ISO (en anglais)	Le GOST	Pour l'ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	Pour les appareils à commande numérique	41Cr4
20CrMo	18CrMo4	20XM	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XGT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	La SNCM220	21NiCrMo2
40CrNiMoA		Le nombre d'émissions de CO2 doit être déterminé en tenant compte de l'indice de CO2.	4340	SNCM 439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	La SNCM420
