| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 2 séries |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Profil des dents: | À hélice | Matériel: | Acier |
|---|---|---|---|
| Direction: | La main gauche | Les dents d'engrenage numérotent: | 23 |
| Angle de la hélice: | 15° | Application du projet: | Industrie de l'automobile |
| Dureté: | 58-62 HRC | ||
| Mettre en évidence: | 20CrMnTi Arbre de roulement à bille en spirale,arbre d'engrenage en spirale conique |
||

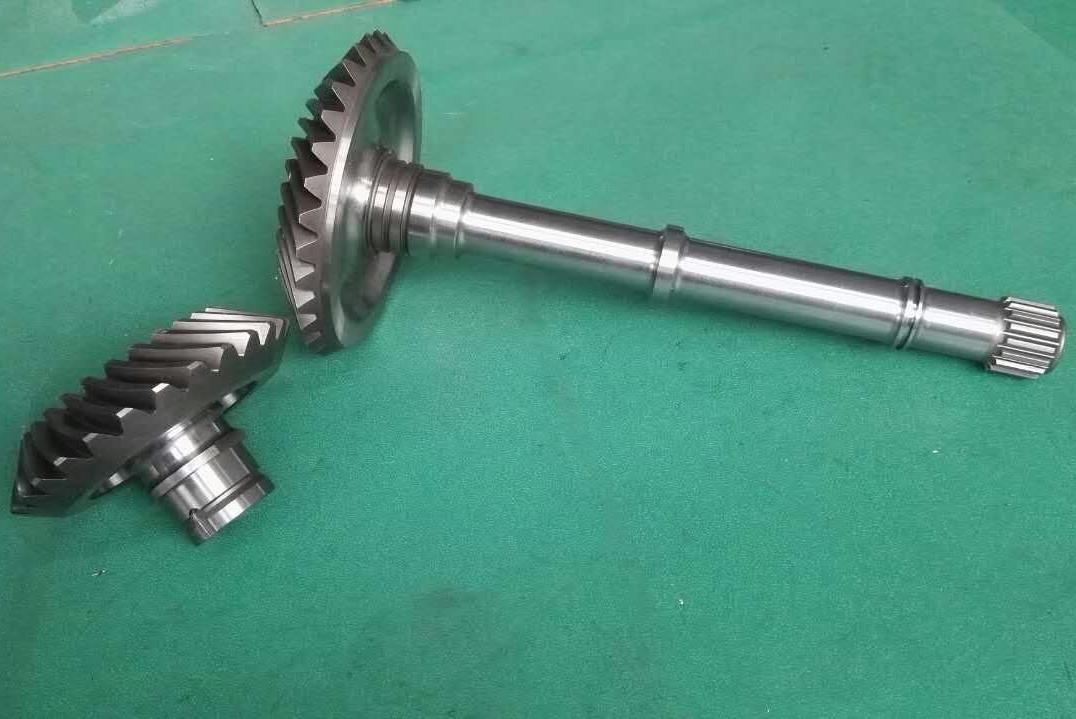

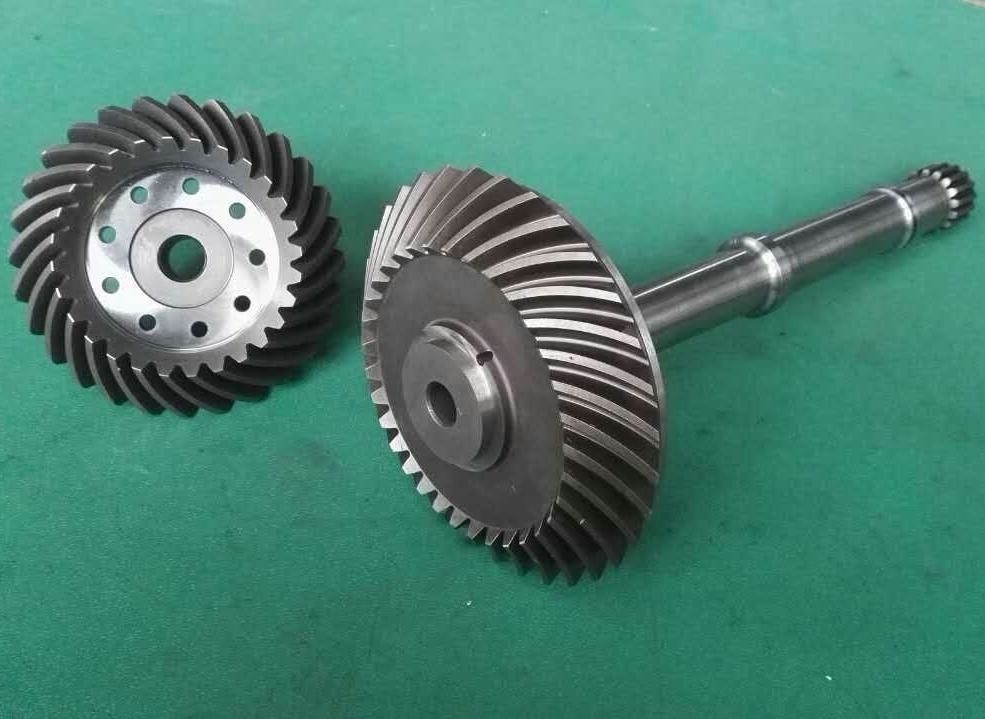

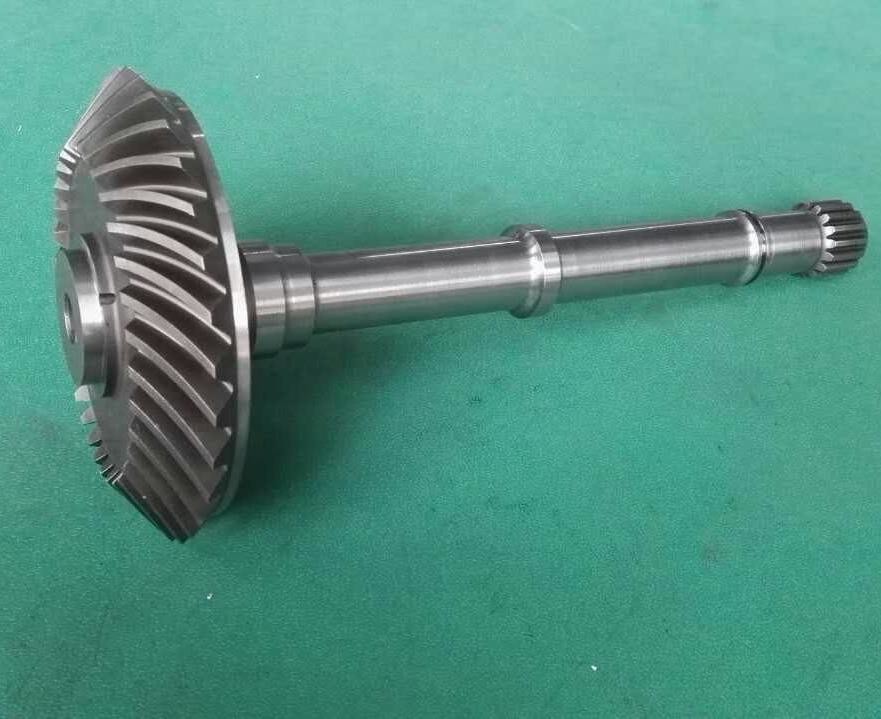

1) Décrits de l'arbre à engrenages à béquille en spirale
L'arbre à engrenages en spirale conique est un composant clé de la transmission qui intègre les engrenages en spirale conique et l'arbre de transmission.Il est largement utilisé dans les systèmes mécaniques qui nécessitent un couple important et une transmission d'angle de haute précisionSa caractéristique principale est d'obtenir une disposition compacte et une transmission de puissance efficace grâce à la structure intégrée des engrenages et des arbres.
2) Avantages de l'arbre à engrenages à béquille en spirale
a) Transmission de couple élevé: la structure intégrée permet d'éviter la défaillance des connexions clés et peut résister à des contraintes de torsion plus importantes.
b) Économie d'espace: il élimine le besoin d'accouplements ou de connexions de brides, ce qui le rend adapté à des configurations de transmission compactes.
c) Retention de la précision: elle réduit les erreurs d'assemblage et assure la précision des positions de maillage des engins.
d) Équilibre dynamique: il peut être soumis à une correction de l'équilibre dynamique lors d'applications à grande vitesse.
3) Applications de l'arbre à engrenages à bélier en spirale
a) L'industrie automobile
b) Équipement industriel
c) Aérospatiale et aéronautique
| Produits | L'axe d'engrenage de la béquille en spirale |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 6 |
| Nombre de dents (Z) | 23 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
