| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HB2207004 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $1000/ Set |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 50 ensembles/mois |
| Le type: | vitesse cylindrique | Marque: | Produit d'origine |
|---|---|---|---|
| Dureté: | 260 à 300 HB | Diamètre extérieur: | 975 |
| Les dents numérotent: | 67 | Nombre de pièces: | 1 SET |
| Mettre en évidence: | Engrenage hélicoïdal double de type V,ensemble d'engrenages à chevrons de type V,engrenage hélicoïdal double en acier moulé |
||

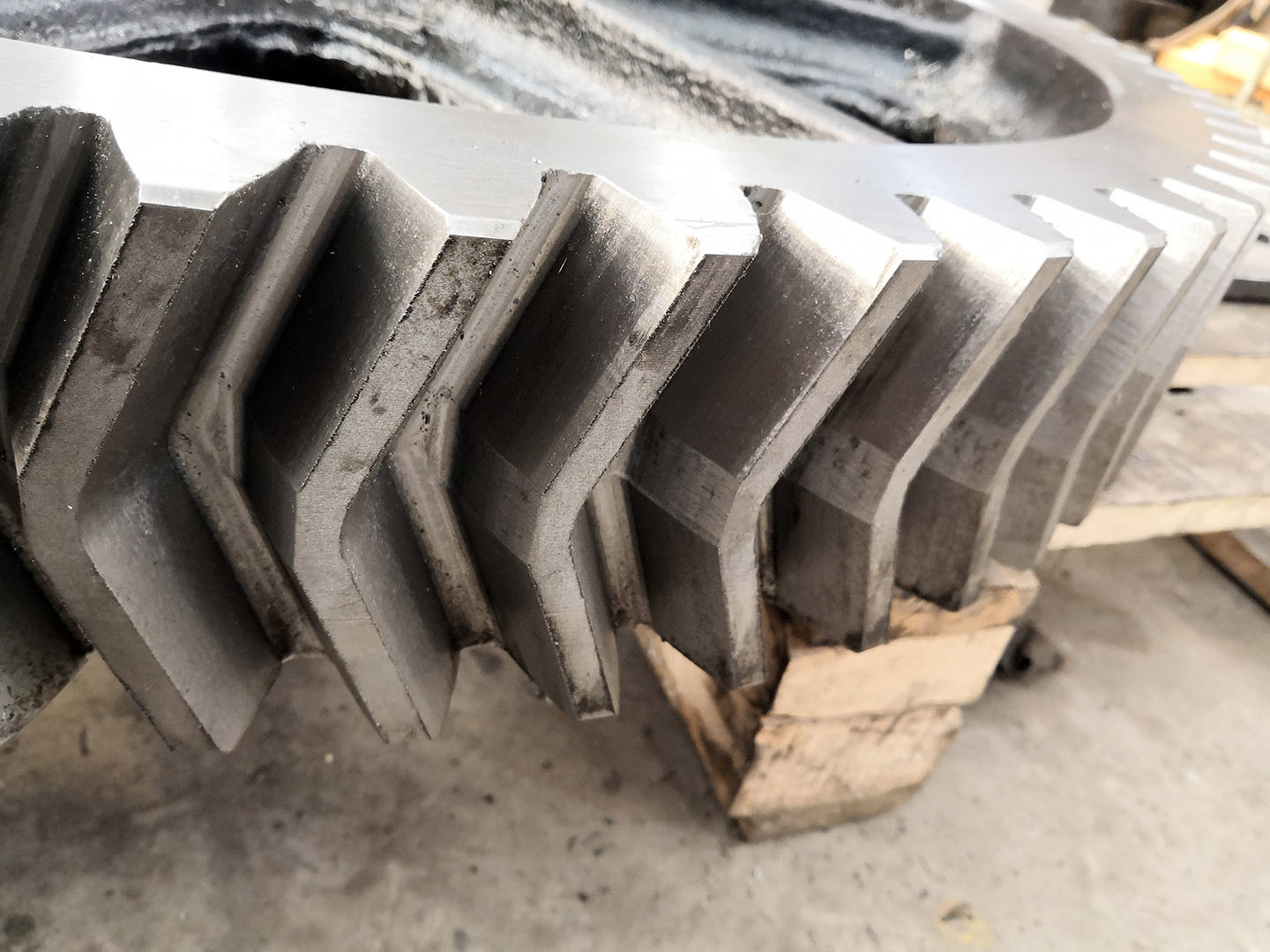

1) Applications des engins à os de hareng
Moulin à laminage, turbine à vapeur
2) Caractéristiques des engins à os de hareng
a) Sans charge axiale de poussée latérale.
b) Transfert de puissance plus en douceur, car plus de deux dents seront enchevêtrées à un moment donné.
3) Description des engins à os de hareng
L'engrenage à hélice est un type spécifique d'engrenage à double hélice.
Il s'agit d'un type spécial de combinaison d'engrenages à dents hélicoïdales gauche et droite.
| Produits | Ensemble d'engrenages à hareng |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Des écailles de hareng |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | Nullement |
| Module (M) | 10 |
| Nombre de dents (Z) | 16 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
