| Place of Origin: | CHINA |
|---|---|
| Nom de marque: | YIZGEAR |
| Minimum Order Quantity: | 1 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 50 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Number Of Teeth: | Customized | Precision: | Highly Accurate |
|---|---|---|---|
| Type: | Mechanical Component | Surface Treatment: | Customized |
| Efficiency: | High | Durability: | Long Lasting |
| Load Capacity: | Heavy Duty | ||
| Mettre en évidence: | Roue dentée à vis sans fin à rapport de transmission élevé,Roue dentée à vis sans fin à mouvement fluide,Arbre à vis sans fin et roue dentée |
||

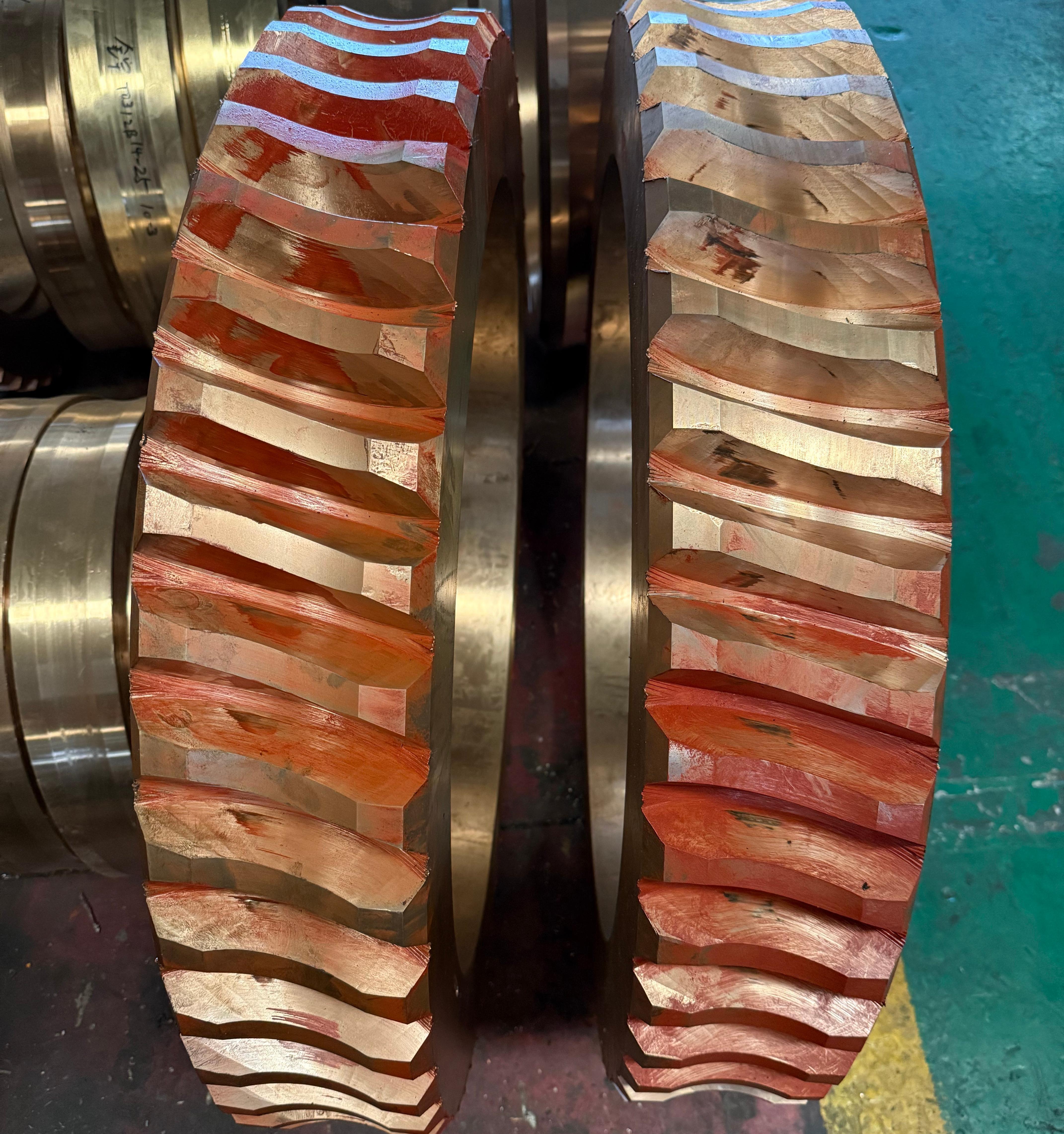

1)Description de l'équipement de traitement des vers
L'engrenage de ver est un mécanisme d'engrenage pour transmettre le mouvement et la puissance entre deux axes échelonnés, le ver est en forme de vis
et l'engrenage de ver est similaire à un engrenage cylindrique hélicoïdal, et les deux sont en maille à travers des dents hélicoïdales pour réaliser la conversion de mouvement,
et habituellement le ver est la partie active.
2)Avantages de l'équipement de traitement des vers
a) Rapport de transmission élevé: le rapport de transmission à un seul étage jusqu'à 10 - 80 peut atteindre un rapport de réduction élevé dans un espace compact,
pour répondre à la demande de basse vitesse et de couple élevé.
b) Mouvement en douceur: le processus de mise en maillage est un contact continu hélicoïdal des dents, faible choc, vibration et bruit, excellente fluidité de transmission.
c) Fonction d'auto-verrouillage: dans certaines conditions, l'entraînement du ver s'auto-verrouille, ce qui empêche le mouvement en marche arrière
et assure la sécurité du système mécanique.
3)Principe de fonctionnement d'un ensemble d'engins à vers
Lorsque le ver tourne, ses dents hélicoïdales poussent les dents de la roue de ver, convertissant le mouvement rotatif du ver en mouvement rotatif de la roue de ver.
Pour chaque révolution du ver, le nombre de dents de la roue du ver est égal au nombre de têtes du ver, un
Le nombre de têtes du ver et le nombre de dents de la roue du ver peuvent être ajustés pour obtenir différents rapports de transmission.
4)Utilisation de l'équipement de traitement des vers
Généralement utilisé dans le système d'alimentation des machines-outils, la machine de traction des ascenseurs, le mécanisme de direction des automobiles, le dispositif de levage des grues,
etc., afin d'obtenir un contrôle précis de la vitesse et une transmission de force.
| Produits | Les engrenages et les arbres à vers |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Équipement à ver |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de plomb | La coutume |
| Grade de précision des dents | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
