| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | WG220801001 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $350/Set |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 58 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 600 ensembles/mois |
| Matériel: | Fer à fondre noduleux | Type de profil: | ZA |
|---|---|---|---|
| Diamètre extérieur: | 31,5 mm | Longueur: | 267 |
| Largeur de visage: | 36 | Module: | 1.5 |
| Mettre en évidence: | Roue de ver et axe nodulaires de ver,Type axe de ZA de roue de ver,1 |
||

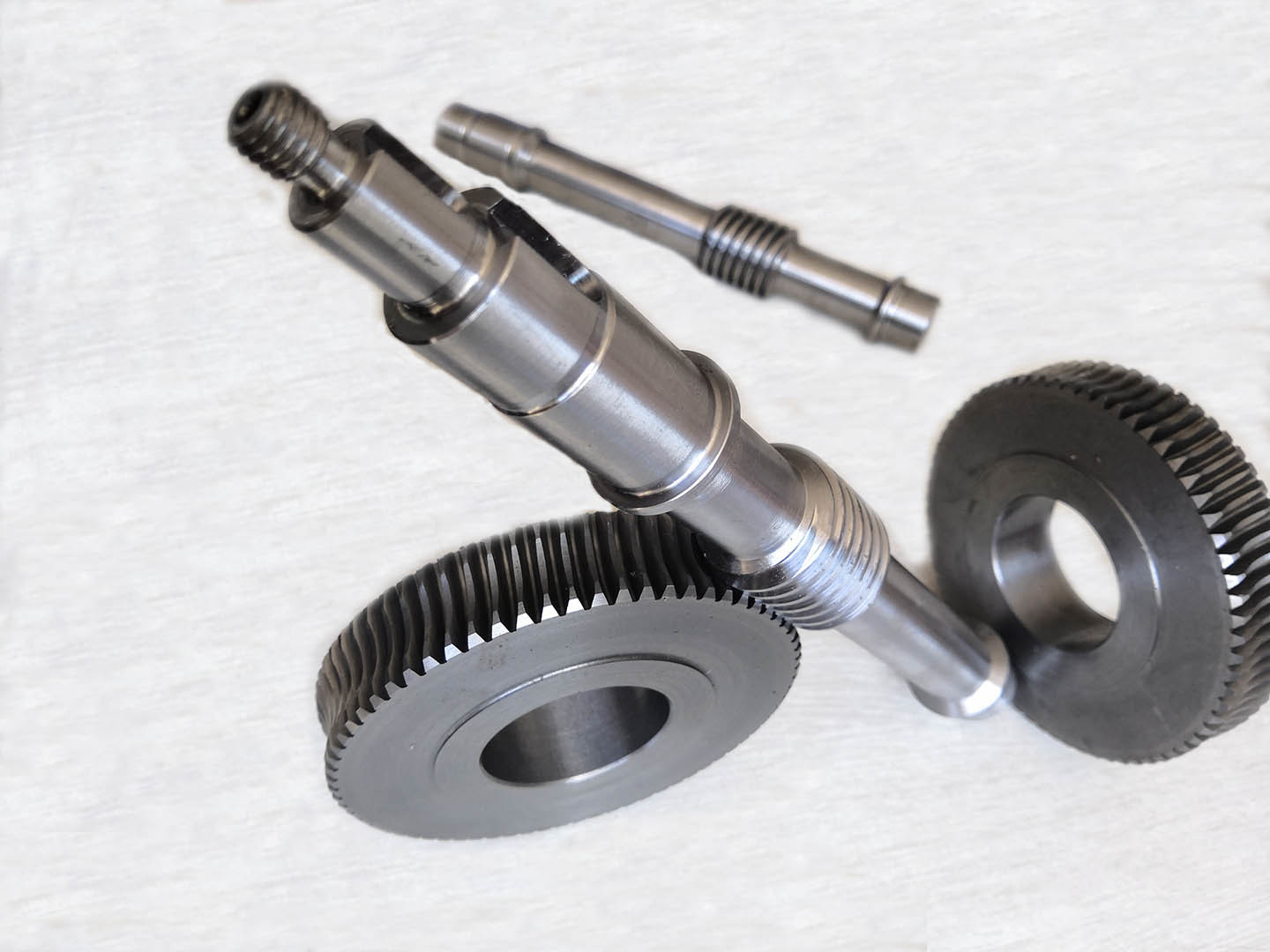

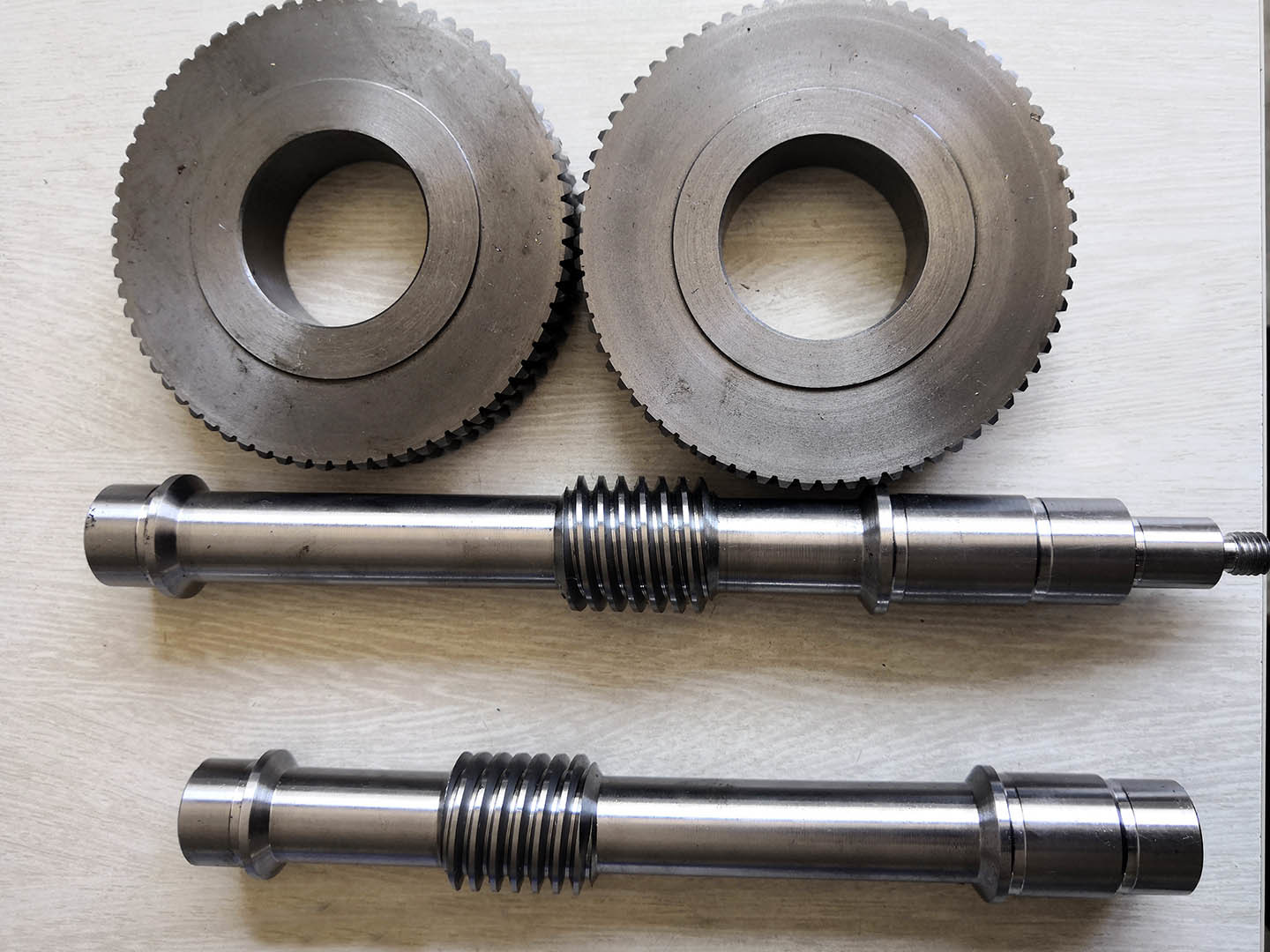

ZA Type 1.5 Module Nodular Cast Iron Worm Gear Wheel et Worm Shaft Sets
1) Description de l'arbre à vers et de l'engrenage à vers

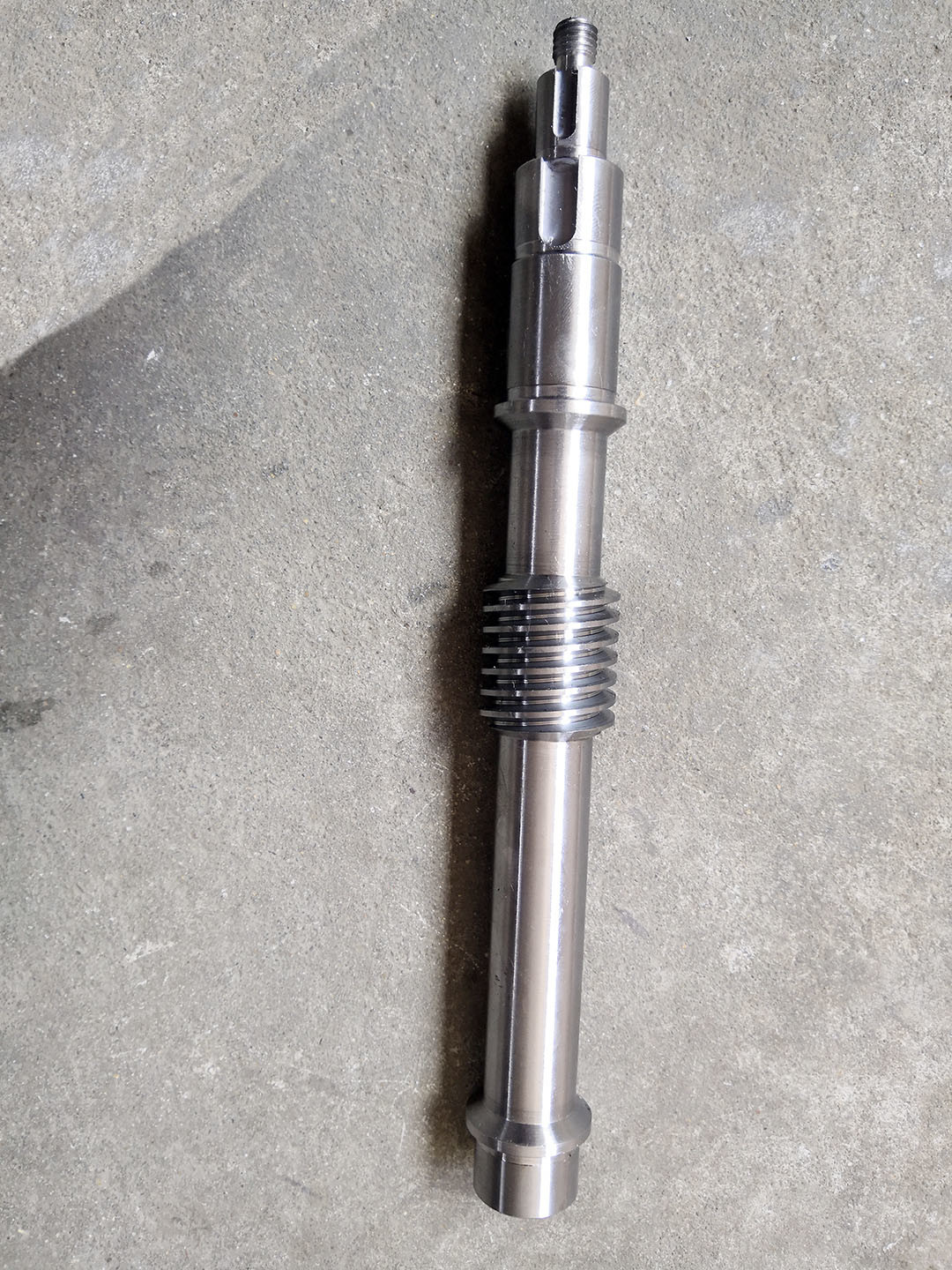

L'axe de ver est une tige ayant au moins un fil complet autour de la surface de l'axe et est le conducteur
d'une roue de vers.
2) Type d'arbre à vers et d'engrenage à vers
a) Paire cylindrique d'engrenages à vers
La paire d'engrenages de vers est le nom d'un ver maillé et d'une roue de vers.
Une caractéristique remarquable est qu'il offre un rapport d'engrenage très élevé dans un seul filet.
Il assure également une action silencieuse et fluide.
Cependant, l'efficacité de la transmission est faible.
b) Paire d'engrenages d'enveloppe
Cet ensemble de vers utilise une forme de ver spécial qui enveloppe partiellement l'équipement de vers comme vu dans la direction
de l'axe de l'engrenage de ver.
Son grand avantage par rapport au ver standard est une capacité de charge beaucoup plus élevée.
Cependant, l'équipement pour les vers est très compliqué à concevoir et à produire.
| Produits | Les engrenages et les arbres à vers |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Équipement à ver |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de plomb | La coutume |
| Grade de précision des dents | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
