| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| À engrenages: | Je ne sais pas. | Qualité des dents d'engrenage: | Niveau ISO 6 à 7 |
|---|---|---|---|
| Modèle: | 16 | Dents d'engrenage: | 14 |
| Traitement thermique: | Carburation | Méthode de fabrication: | Fraisage de vitesse |

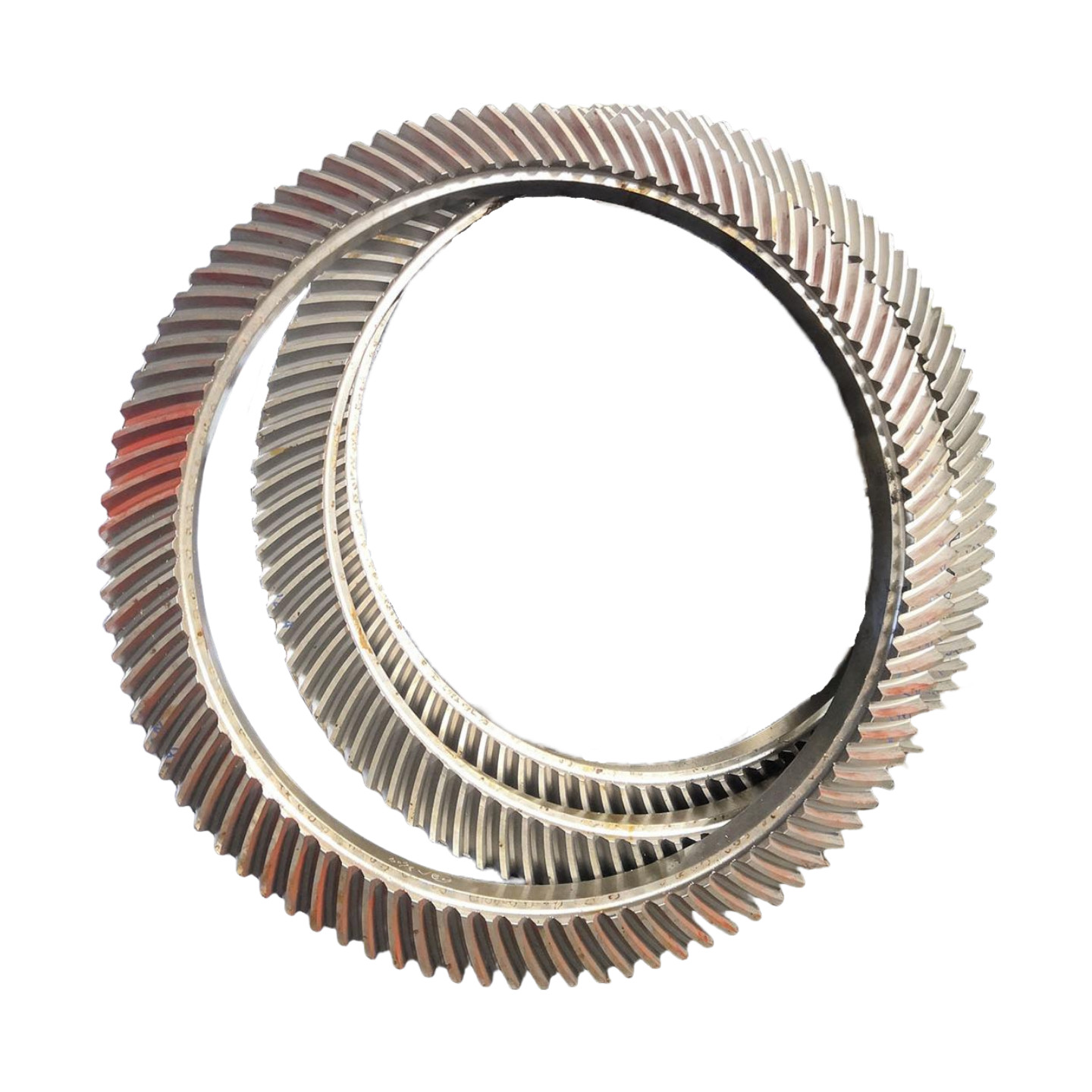

1) Décrits des engins à bélier en spirale
L'engrenage en spirale arrière permet la transmission de la puissance par le maillage mutuel des profils de dent en spirale.
Il convertit le mouvement de rotation d'un arbre en mouvement de rotation d'un autre arbre qui se croise.
2) Caractéristiques de l'engrenage à béquille en spirale
a) Les produitsMéthode d'engagement: Il adopte un engagement progressif.
les transitions d'une extrémité de la dent à l'autre.
b) Caractéristiques du mouvement: pendant le processus d'engagement, un grand nombre de paires de dents sont impliquées et le degré de chevauchement est élevé.
3) Avantages de l'équipement à bille en spirale
a) Les produits Le maillage progressif réduit les chocs et les vibrations et réduit considérablement le bruit de fonctionnement.
b) Le degré élevé de chevauchement améliore la capacité de charge des engins, leur permettant de transmettre des signauxcouple plus élevé
et améliorer efficacement l'efficacité de la transmission.
| Produits | Des engrenages à boussole en spirale |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| Produits manufacturés | Frénage des engins et broyage des dents des engins |
| Le grincement des dents | √ |
| Module (M) | 16 |
| Nombre de dents (Z) | 32 ans. |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
