| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Certification: | QC |
| Numéro de modèle: | Pour les appareils à commande numérique |
| Quantité de commande min: | 5 PCS |
| Prix: | $300/ Piece |
| Détails d'emballage: | caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Matériel: | DIN 17CrNiMo6 | Traitement thermique: | Carburation |
|---|---|---|---|
| Dureté: | 58-62 HRC | Roughness (graisseuse): | Ra 0,8 à Ra 1.6 |
| le module: | 5 | Numéro de dent d'engrenage: | 35T |
| Mettre en évidence: | ensemble de engrenages en spirale |
||

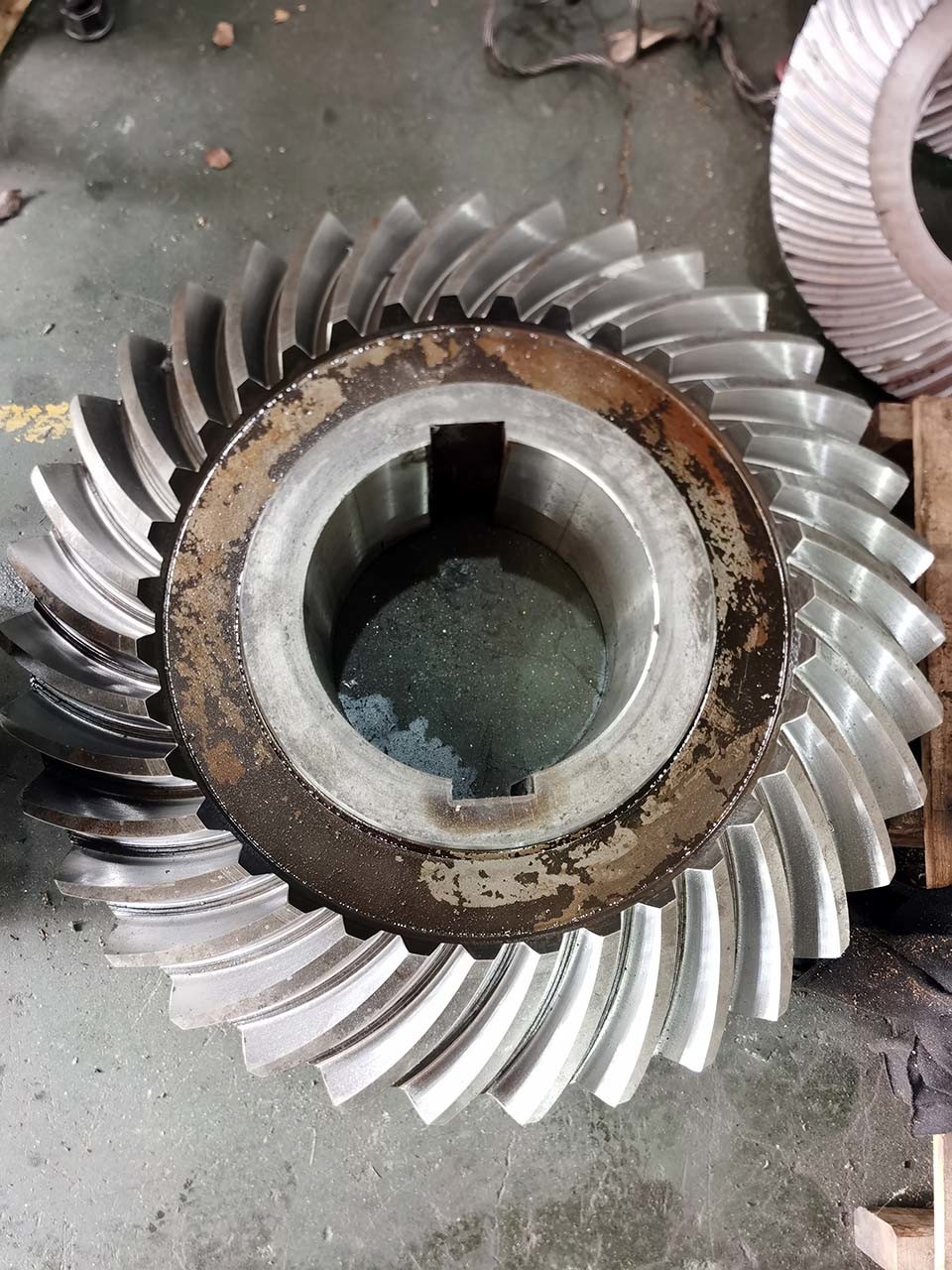

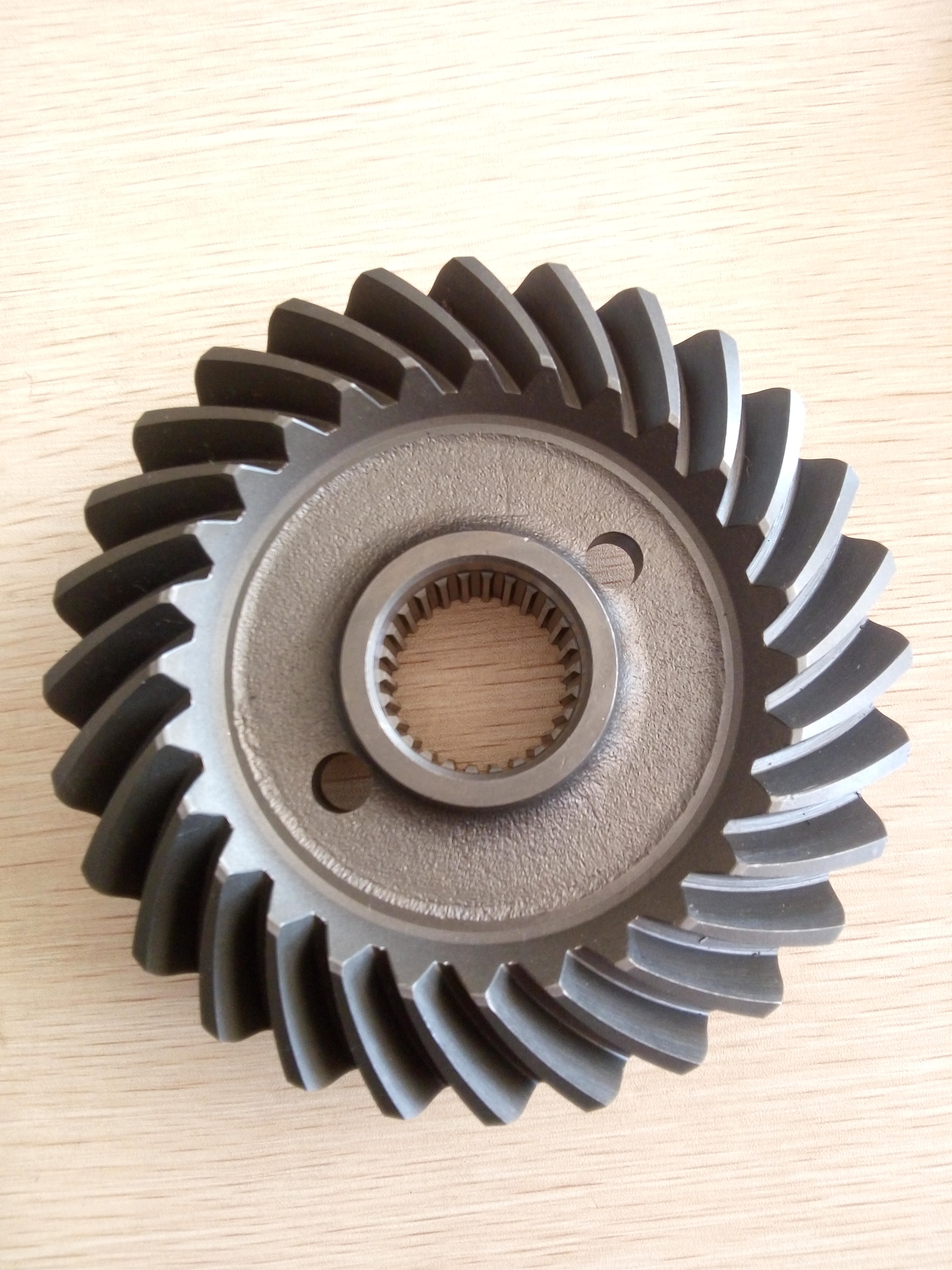

Appareil à dents de broyage à spirale, équipement d'engrenage à bille AGMA 10-11 grade
Les engrenages en forme de spirale sont un type d'engrenage en forme de spirale qui a des dents incurvées, appelées spirales, sur les faces de l'engrenage.
Ils sont utilisés pour transmettre la puissance et le mouvement entre des arbres qui se croisent à un angle spécifique, généralement de 90 degrés.
Les engrenages en forme de spirale sont largement utilisés dans diverses applications telles que les différentiels automobiles, les machines industrielles,
les systèmes de propulsion navale et les équipements de transmission de puissance.
La caractéristique distincte des engrenages en forme de spirale est leur profil dentaire en forme de spirale.
À la différence des engrenages à virage droit, qui ont des dents droites qui se croisent sur l'axe de l'engrenage, les engrenages à virage en spirale ont des dents courbes ou en forme d'hélice.
Cette courbure permet un engagement graduel des dents, ce qui se traduit par un fonctionnement plus lisse et plus silencieux par rapport aux engrenages côtelés droits.
| Produits | Ensemble d'engrenages à béquille en spirale |
| Fabriqué sur mesure | √ |
| Type de profil | 18CrNiMo7/17CrNiMo6 |
| Produits manufacturés | Frisage des engrenages ou broyage des engrenages |
| Diamètre de l'intersection | 5 |
| Nombre de dents (Z) | 35 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 35° |
| Grade de précision des dents | AGMA 10-11Grade |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
