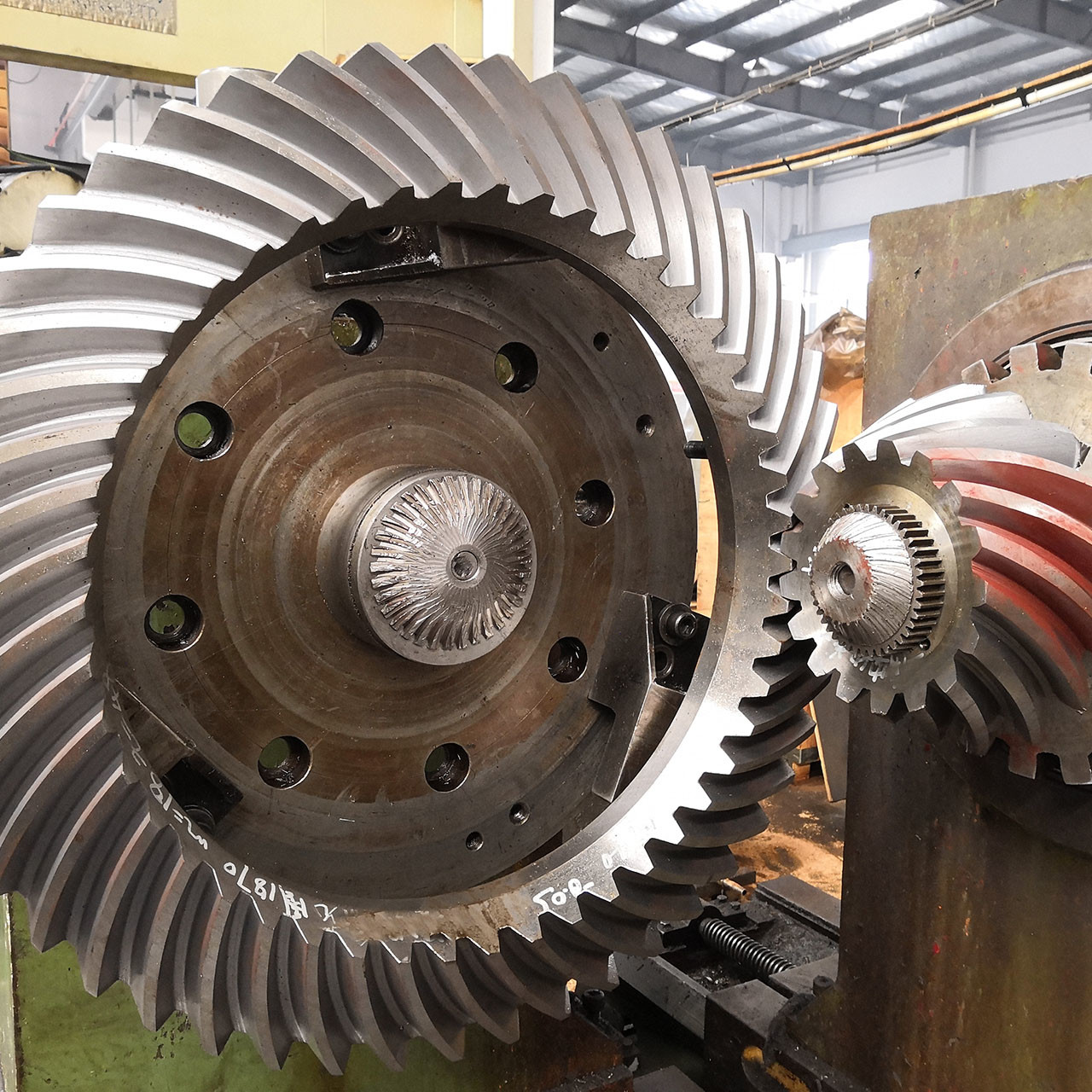

16 engrenages de transmission du module 20CrNi2 MoA Bevel Spiral Gear Grinding
  • 16 engrenages de transmission du module 20CrNi2 MoA Bevel Spiral Gear Grinding
16 engrenages de transmission du module 20CrNi2 MoA Bevel Spiral Gear Grinding

16 engrenages de transmission du module 20CrNi2 MoA Bevel Spiral Gear Grinding

Lieu d'origine La Chine
Nom de marque YIZGEAR
Numéro de modèle SB2207002
Détails du produit
Module:
16
Matériel:
20CrNi2MoA
Traitement thermique:
Carburisant
Traitement de la fabrication:
Détection des engrenages
Angle d'hélice:
35 °
Diamètre de la pointe:
720 mm
Mettre en évidence:

20CrNi2 MoA Bevel Spiral Gear

,

16 engrenages de transmission de meulage de module

,

Vitesse en spirale de biseau de 16 modules

Conditions de paiement et d'expédition
Quantité de commande min
1 ensemble
Prix
$300/ Piece
Détails d'emballage
Caisse de contreplaqué
Délai de livraison
62 jours
Conditions de paiement
T / t, l / c
Capacité d'approvisionnement
500 ensembles/mois
Description du produit

16 Module 20CrNi2MoA Engrenages coniques spiraux rectifiés

1) Description de l'engrenage conique spiral

L'engrenage conique spiral est un type spécial d'engrenage conique, un engrenage conique spiral avec un angle hélicoïdal courbe.

Les engrenages coniques spiraux offrent un engagement progressif et une plus grande surface de contact à un moment donné qu'un

engrenage conique droit équivalent.

2) Qualité des engrenages coniques spiraux

Engrenage conique spiral standard fabriqué par usinage de fraisage des dents d'engrenage.
L'engrenage conique spiral peut être traité par rectification des dents d'engrenage après traitement thermique.
La qualité des dents d'engrenage peut atteindre le grade ISO 5-6 (grade AGMA 10-11)

3) Caractéristiques de l'engrenage conique spiral

  • Permet un rapport de réduction plus élevé
  • Rapport de contact plus élevé, résistance et durabilité supérieures à celles d'un engrenage conique droit équivalent.
Produits Engrenages coniques spiraux
Fabriqué sur mesure √
Type de profil d'engrenage Gleason
Fabrication Fraisage d'engrenages et rectification des dents d'engrenage
Rectification des dents √
Module (M) 16
Nombre de dents (Z) 37T
Angle de pression (α) 20°
Angle d'avance 35°
Grade de précision Grade ISO 5-6
Traitement thermique Cémentation
Dureté de surface 58-62HRC


COMPARAISON DES GRADES DE CODE D'ACIER
CHINE/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

16 engrenages de transmission du module 20CrNi2 MoA Bevel Spiral Gear Grinding 0

16 engrenages de transmission du module 20CrNi2 MoA Bevel Spiral Gear Grinding 1
