Arbre de sortie des engrenages de transmission Arbre cannelé de sortie pour engrenage planétaire
  • Arbre de sortie des engrenages de transmission Arbre cannelé de sortie pour engrenage planétaire
Arbre de sortie des engrenages de transmission Arbre cannelé de sortie pour engrenage planétaire

Arbre de sortie des engrenages de transmission Arbre cannelé de sortie pour engrenage planétaire

Lieu d'origine La Chine
Nom de marque YIZGEAR
Numéro de modèle SS23051201
Détails du produit
Taper:
Axe de sortie
Matériel:
17CrNiMo6
Module de vitesse:
5
Module de cannelure:
3
Angle de presse de vitesse:
20 °
Angle de presse de cannelure:
30 °
Mettre en évidence:

Axe de cannelure de vitesse de sortie

,

Axe de cannelure pour l'engrenage planétaire

,

axe de cannelure de la vitesse 17CrNiMo6

Conditions de paiement et d'expédition
Quantité de commande min
5 morceaux
Prix
$150.0/Piece
Détails d'emballage
caisse de contreplaqué
Délai de livraison
55 jours
Conditions de paiement
L/C, T/T, Western Union, D/P
Capacité d'approvisionnement
1000 morceaux/mois
Description du produit

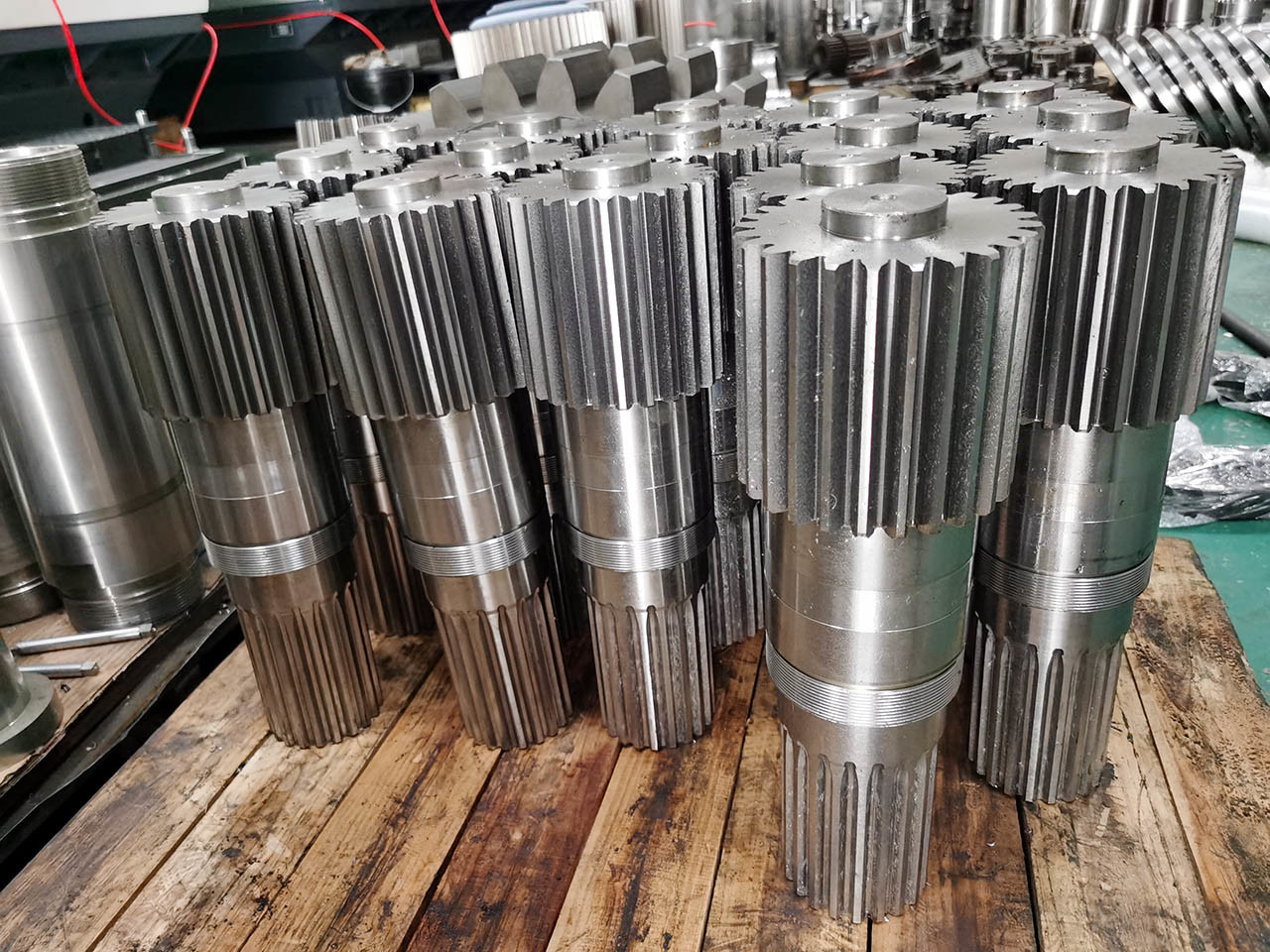

Arbre de sortie des engrenages de transmission, arbre cannelé de sortie pour engrenage planétaire

Arbre de sortie du système planétaire

Module d'engrenage : 5

Rectification des dents d'engrenage

Qualité : Grade ISO 6-7

Matériau : Acier forgé
17CrNiMo6

Traitement thermique : Carburation

Dureté de surface : 58-62 HRC

Dureté du cœur : 38 HRC

Rectification des cannelures

Rugosité des dents de cannelure Ra 1.6

Produits Arbre de sortie
Fabriqué sur mesure √
Type de profil d'engrenage Engrenage et cannelure
Fabrication des dents d'engrenage Fraisage/rectification des cannelures d'engrenage
Rectification des dents d'engrenage √
Module (M) 5/3
Nombre de dents (Z) 26
Angle de pression (α) 30°
Angle d'hélice (β) 0°
Grade de précision des dents Grade ISO 6-7
Traitement thermique Carburation
Dureté de surface 50-55 HRC



COMPARISON DES GRADES DE CODES D'ACIER
CHINE/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20CrNi4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　
