| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS22090301 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $50.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Nombre de lignes: | 22 | Diamètre de lancement: | 66 |
|---|---|---|---|
| Dureté: | 58-62 HRC | Major Diameter: | 69 |
| Diameer mineur: | 60.03 | Angle de pression: | 30° |
| Mettre en évidence: | Arbre de transmission cannelé 20CrMnTi,arbre de transmission ANSI B92.1,arbre de transmission 20CrMnTi |
||

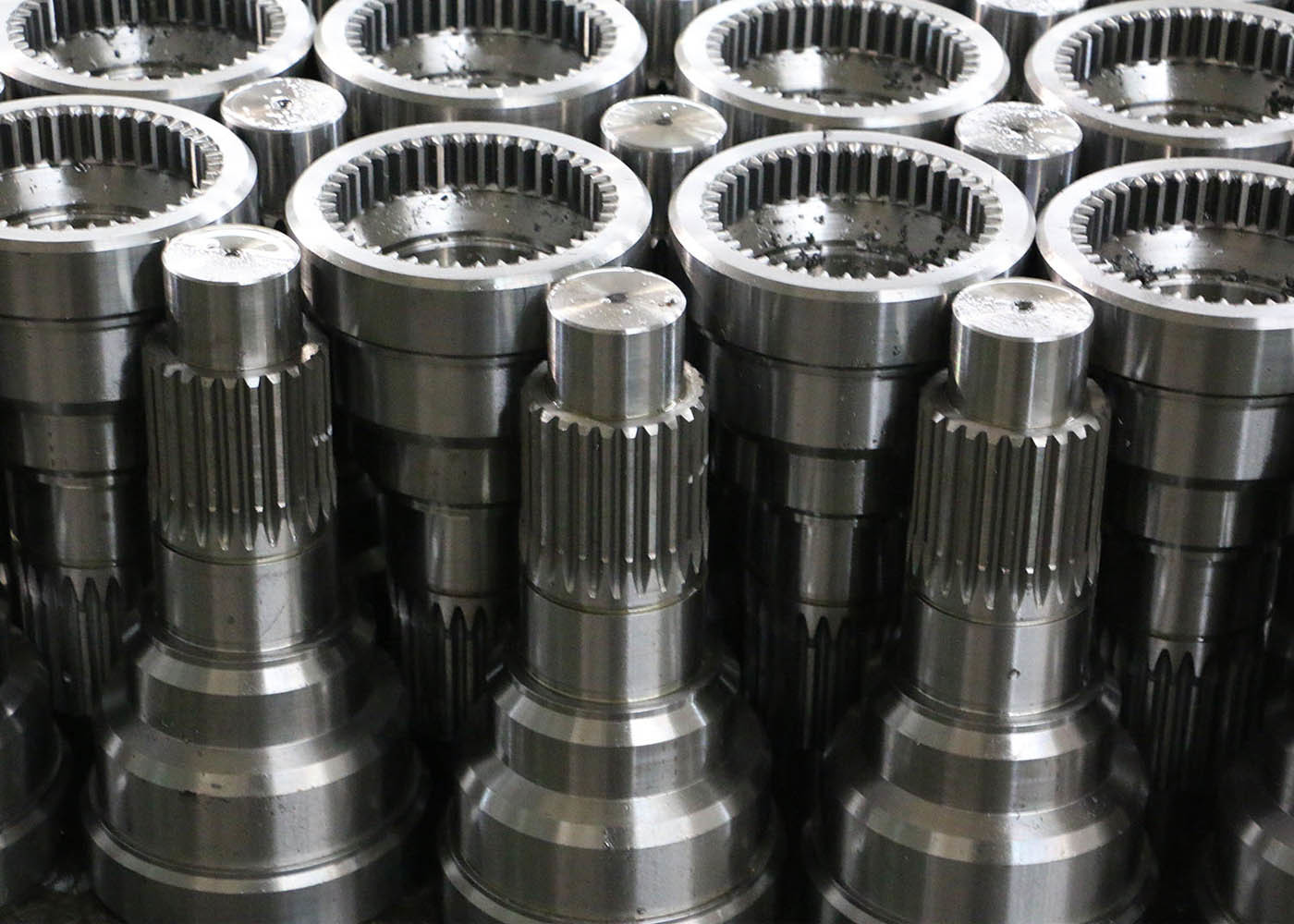

Arbre cannelé à cannelures involutes rectifiées en acier allié personnalisé 20CrMnTi ANSI B92.1
1) Caractéristiques de l'arbre cannelé
Les cannelures involutes sont la forme prédominante de cannelures car elles sont plus résistantes que les cannelures à flancs droits et sont plus faciles à couper et à ajuster.
Les cannelures involutes ont des dents similaires aux dents d'engrenage, sauf que les dents de cannelure sont beaucoup plus courtes et qu'elles ne roulent pas.
Les cannelures externes peuvent être formées soit par taillage à la fraise-mère, soit par une machine à tailler les cannelures.
Les cannelures internes peuvent être formées par brochage ou par une machine à tailler les cannelures.
La méthode la plus simple pour sélectionner initialement une cannelure involute basée sur un diamètre d'arbre est d'arriver à un diamètre primitif initial en module.
Les cannelures involutes sont utilisées pour les extrémités fixes pour les connexions coulissantes des arbres avec des moyeux.
Bien que les cannelures soient utilisées dans la transmission de puissance de manière similaire aux engrenages, cette caractéristique des cannelures n'est pas liée au profil involute que les cannelures partagent également avec les engrenages.
Le profil involute est dû aux techniques de fabrication des cannelures
| Produits | Arbres cannelés rectangulaires |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Cannelure |
| Fabrication des dents d'engrenage | Fraisage de cannelures / Rectification de cannelures |
| Rectification des dents d'engrenage | √ |
| Module (M) | Personnalisé |
| Nombre de dents (Z) | Personnalisé |
| Angle de pression (α) | 30° |
| Angle d'hélice (β) | Personnalisé |
| Qualité de précision des dents | Grade ISO 6-7 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62 HRC |
| COMPARAISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
