| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS22090301 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $50.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Addendum: | 1.5 | Dedendum: | 2.7 |
|---|---|---|---|
| Dureté: | 58-62 HRC | Major Diameter: | 69 |
| Diameer mineur: | 60.03 | Angle de pression: | 30° |
| Mettre en évidence: | Axe spiral de cannelure d'acier allié,Norme ANSI B92.1 d'arbre d'entraînement de vitesse,Arbre d'entraînement spiral de vitesse de cannelure |
||

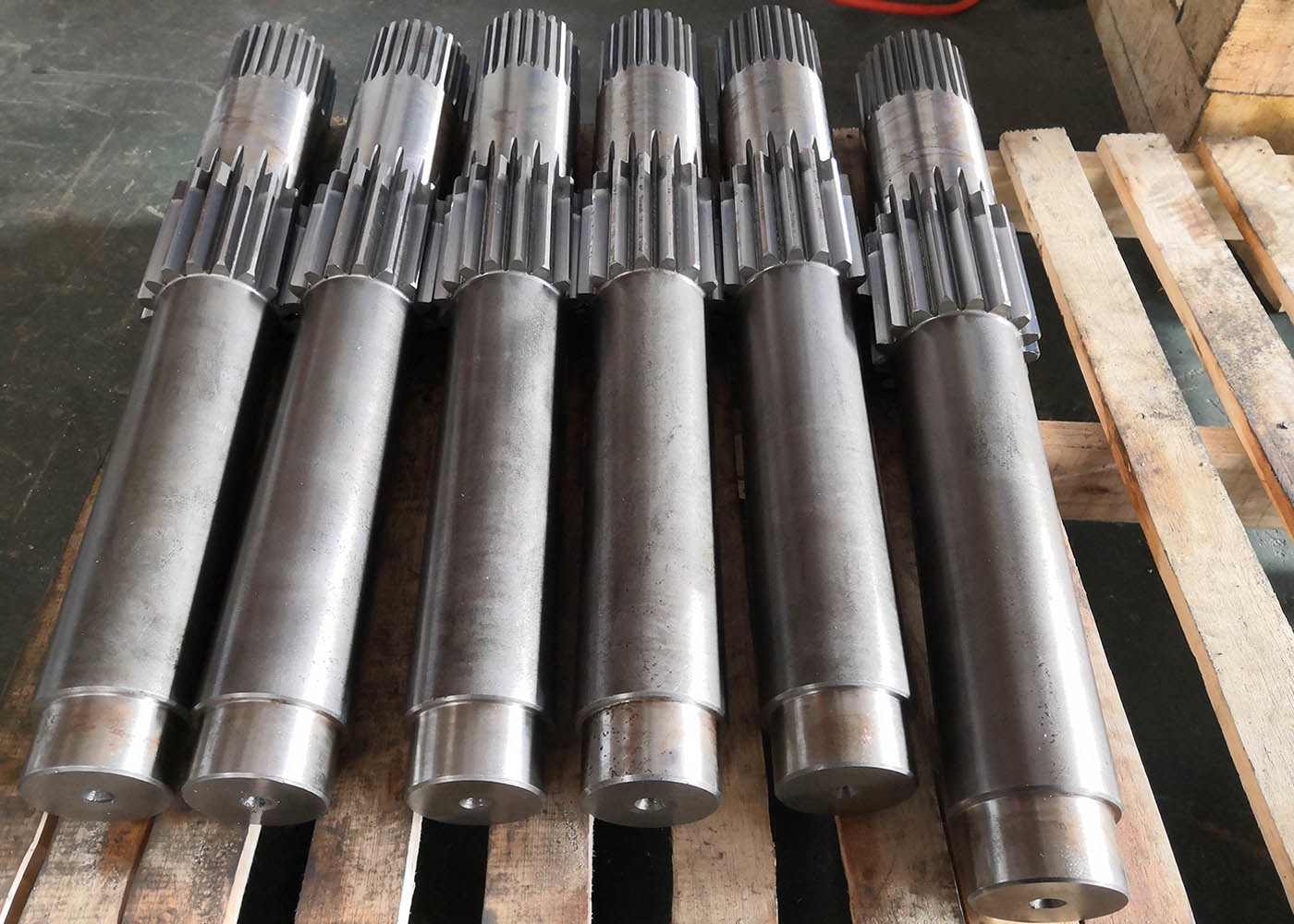

Pièces de transmission acier allié ANSI B92.1 Spline Grinding
1) Mesure des splines
Les splines enveloppées sont disponibles dans plusieurs angles de pression standard.
Le spline d'angle de pression de 30 degrés est l'angle de pression le plus utilisé.
La mesure de l'angle de pression des splines est similaire à celle des engrenages, et les splines sont généralement inspectées de la même manière
que les engrenages externes et internes soient inspectés, généralement par mesure au-dessus ou entre les broches.
La mesure au-dessus ou entre les broches est effectuée lorsque des fils de taille spécifique sont placés entre des dents d'engrenage les unes en face des autres et
la distance entre les extrémités extérieures des fils est ensuite mesurée en micromètres.
Cette mesure permet également de déterminer si l'engrenage a le profil des dents approprié.
| Produits | Des puits de fentes rectangulaires |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Splines |
| Fabrication de dents d'engrenage | Le moulinage à la broche ou le broyage à la broche |
| Dentissage à l'équipement | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| La coutume | 30° |
| Angle de la hélice (β) | |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
