| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS220090301 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $150.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| fabrication: | Cannelez le meulage | Dureté: | 58-62 HRC |
|---|---|---|---|
| Roughness (graisseuse): | Ra 0,8 à 1.6 | Largeur de la ligne: | 8 |
| Major Diameter: | 125 mm | Diamètre mineur: | 118MM |
| Mettre en évidence: | Axe spiral de cannelure DIN 5482,Axe spiral de cannelure d'OIN 6,Axe cannelé DIN 5482 |
||

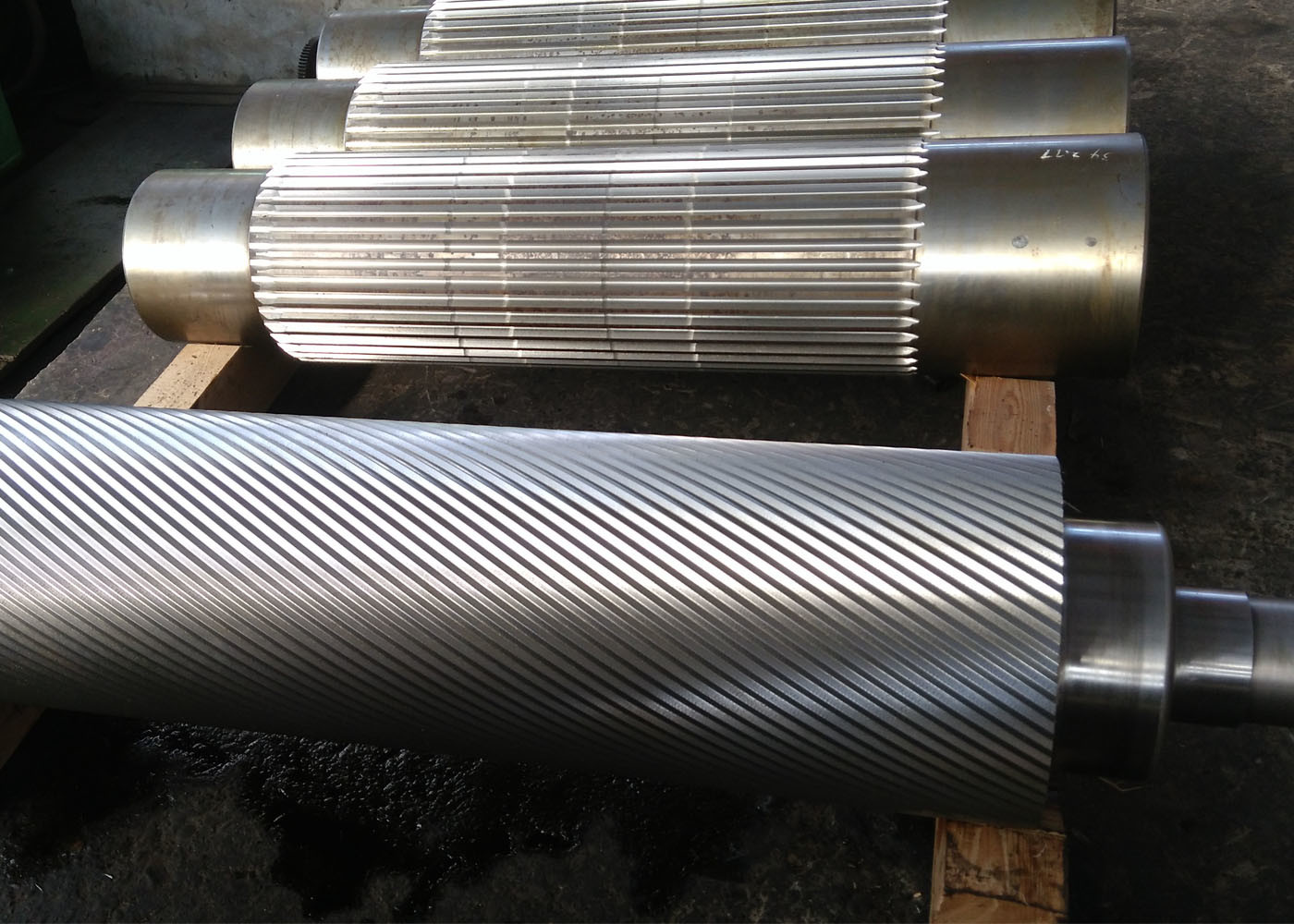

Arbre cannelé de rectification cannelé involute DIN 5482 sur mesure, arbre d'entrée
1) Types de cannelures involutes
Les cannelures involutes présentent des dents courtes et espacées uniformément qui permettent une plus grande résistance avec une répartition des contraintes plus centrée.
Elles sont l'un des types d'arbres cannelés les plus couramment utilisés en raison de leur tendance à s'auto-centrer, de leur résistance structurelle accrue,
et de la facilité avec laquelle ils peuvent être ajustés à une variété de dimensions.
Les types disponibles incluent :
a) Cannelures involutes de grand diamètre
b) Cannelures involutes à racine en forme de congé
c) Cannelures involutes à racine plate
| Produits | Arbre cannelé involute |
| Sur mesure | √ |
| Type de profil de denture | Cannelure |
| Fabrication des dents d'engrenage | Fraisage de cannelures/Rectification de cannelures |
| Rectification des dents d'engrenage | √ |
| Module (M) | Personnalisé |
| Nombre de dents (Z) | Personnalisé |
| Personnalisé | 30° |
| Angle d'hélice (β) | Personnalisé |
| Grade de précision des dents | Grade ISO 6-7 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62 HRC |
| COMPARAISON DES GRADES DE CODES D'ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
