| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS220082304 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $50.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Matériel: | 20X2H4 | Processus de fabrication: | Cannelez le meulage |
|---|---|---|---|
| Dureté: | 58-62 HRC | Largeur de la ligne: | 10 |
| Diamètre d'astuce: | 150 | Diamètre mineur: | 127 |
| Mettre en évidence: | axe parallèle de la cannelure 20Cr2Ni4,20Cr2Ni4 a cannelé l'axe,Arbre d'entraînement de cannelure parallèle |
||

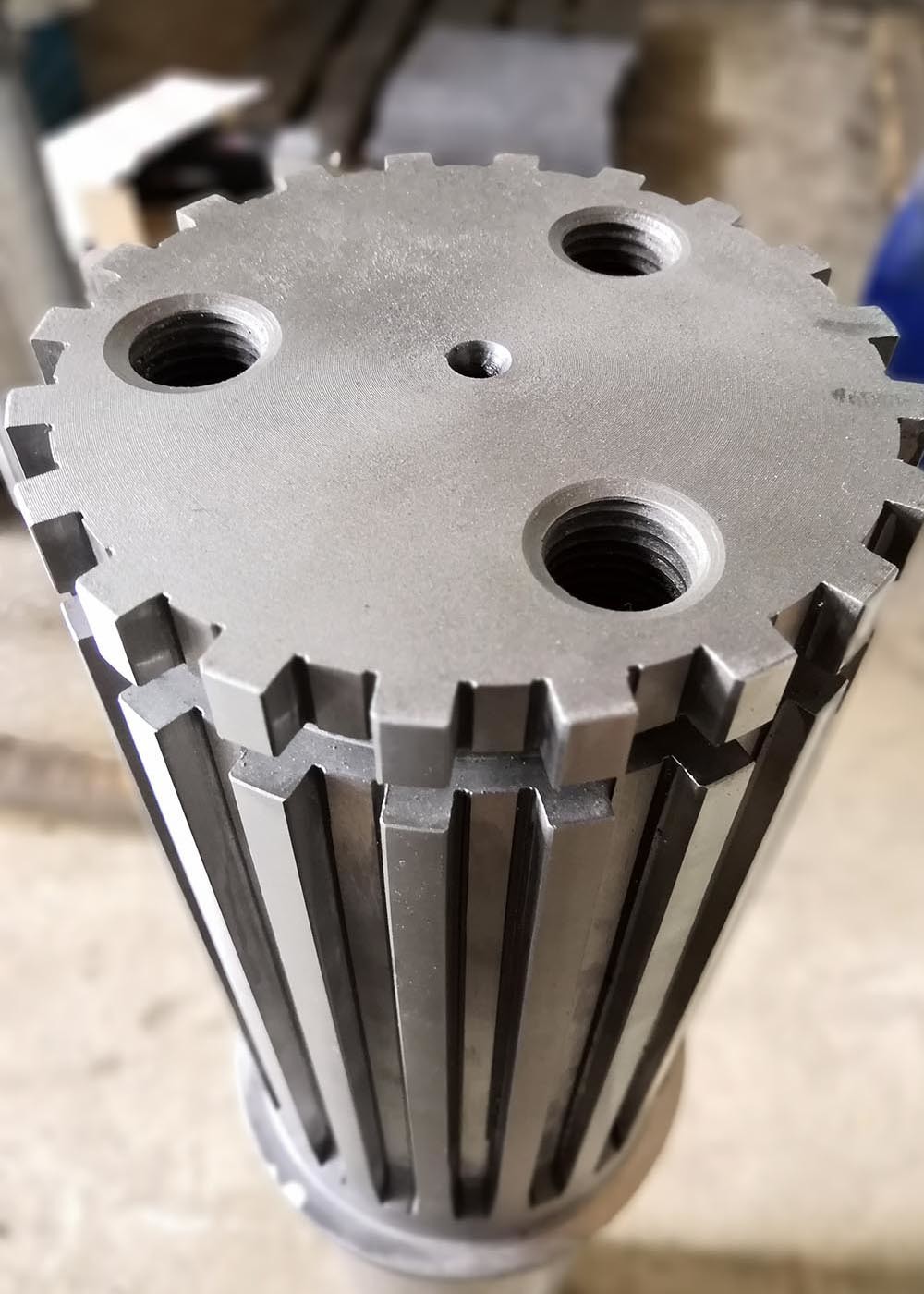

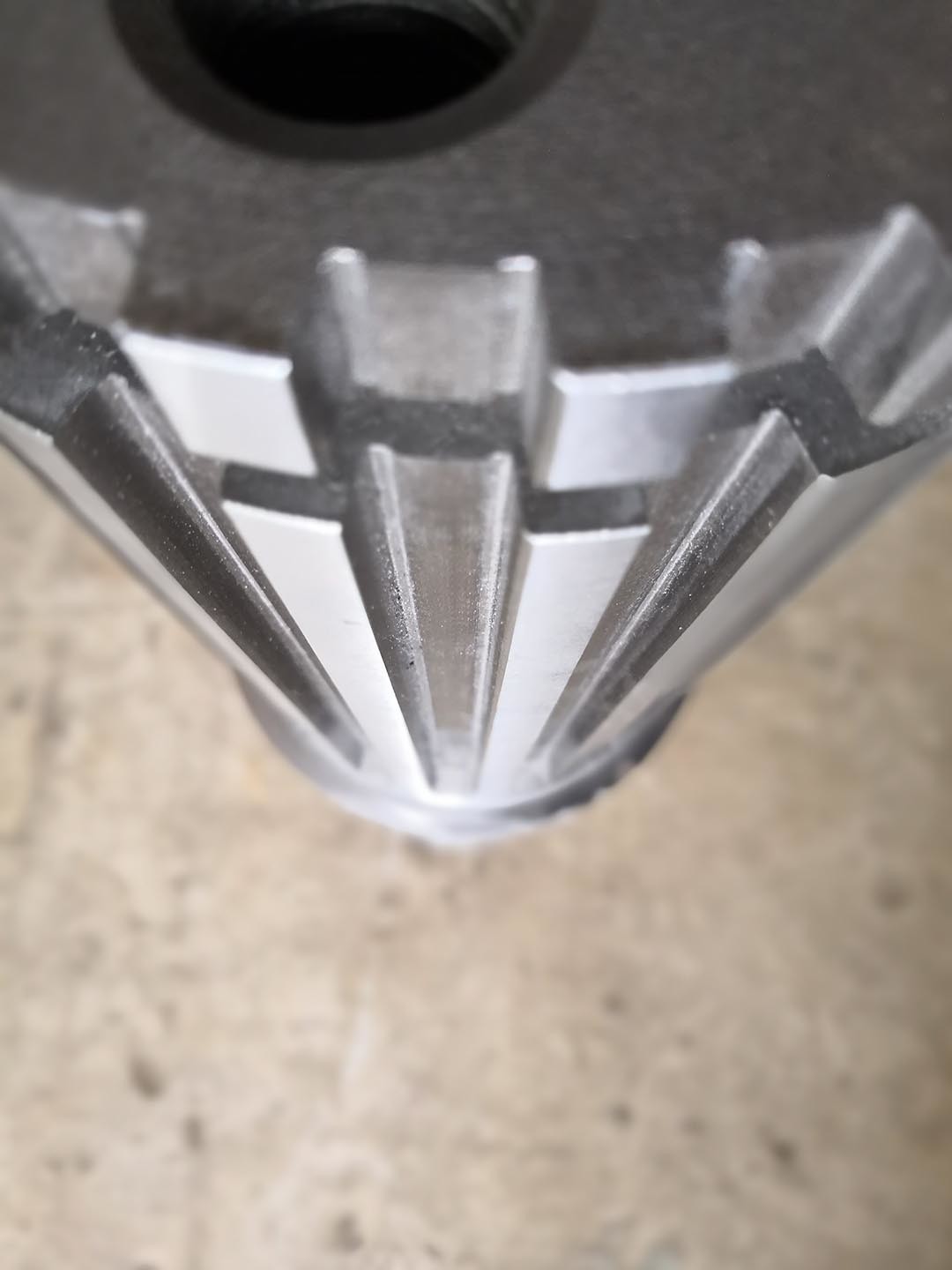

Arbre cannelé entraîné parallèle par rectification de cannelures en acier allié personnalisé 20Cr2Ni4
1) Types d'arbres cannelés
Les arbres cannelés sont disponibles dans un large éventail de conceptions, en fonction de la forme, de l'espace et de la taille
des rainures et des clavettes sur l'arbre et les composants appariés.
a) Arbre cannelé à clavette parallèle
Les conceptions d'arbres cannelés à clavette parallèle comportent des clavettes et des rainures de forme carrée avec des profils qui courent
parallèlement à l'axe de l'arbre. Cette conception est idéale pour les applications porteuses qui nécessitent un mouvement fluide.
b) Arbre cannelé en développante
Ce type d'arbre cannelé diminue la contrainte sur l'arbre en utilisant des clavettes et des arêtes effilées.
Les cannelures en développante sont généralement utilisées dans les applications à grande vitesse et à forte contrainte pour un meilleur couple et
une réduction potentielle du glissement ou du désalignement.
| Produits | Arbres cannelés rectangulaires |
| Fabriqué sur mesure | √ |
| Type de profil | Cannelure |
| Fabrication | Fraisage de cannelures / Rectification de cannelures |
| Rectification des dents d'engrenage | √ |
| Module (M) | Personnalisé |
| Nombre de dents (Z) | Personnalisé |
| Angle de pression (α) | 30° |
| Angle d'hélice (β) | Personnalisé |
| Qualité de précision des dents | Grade ISO 6-7 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62 HRC |
| COMPARISON DES QUALITÉS DE CODES D'ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
