| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS220082301 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $150.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Processus de fabrication: | Cannelez le meulage | Dureté: | 50-55 HRC |
|---|---|---|---|
| Roughness (graisseuse): | Je suis Ra1.6 | Dureté du maïs: | 260 à 280 HB |
| Major Diameter: | 125 mm | Diamètre mineur: | 112 mm |
| Mettre en évidence: | Axe de vitesse de cannelure d'AISI 4140,Axe droit en acier de cannelure d'AISI 4140,Axe de vitesse dégrossi droit de cannelure |
||

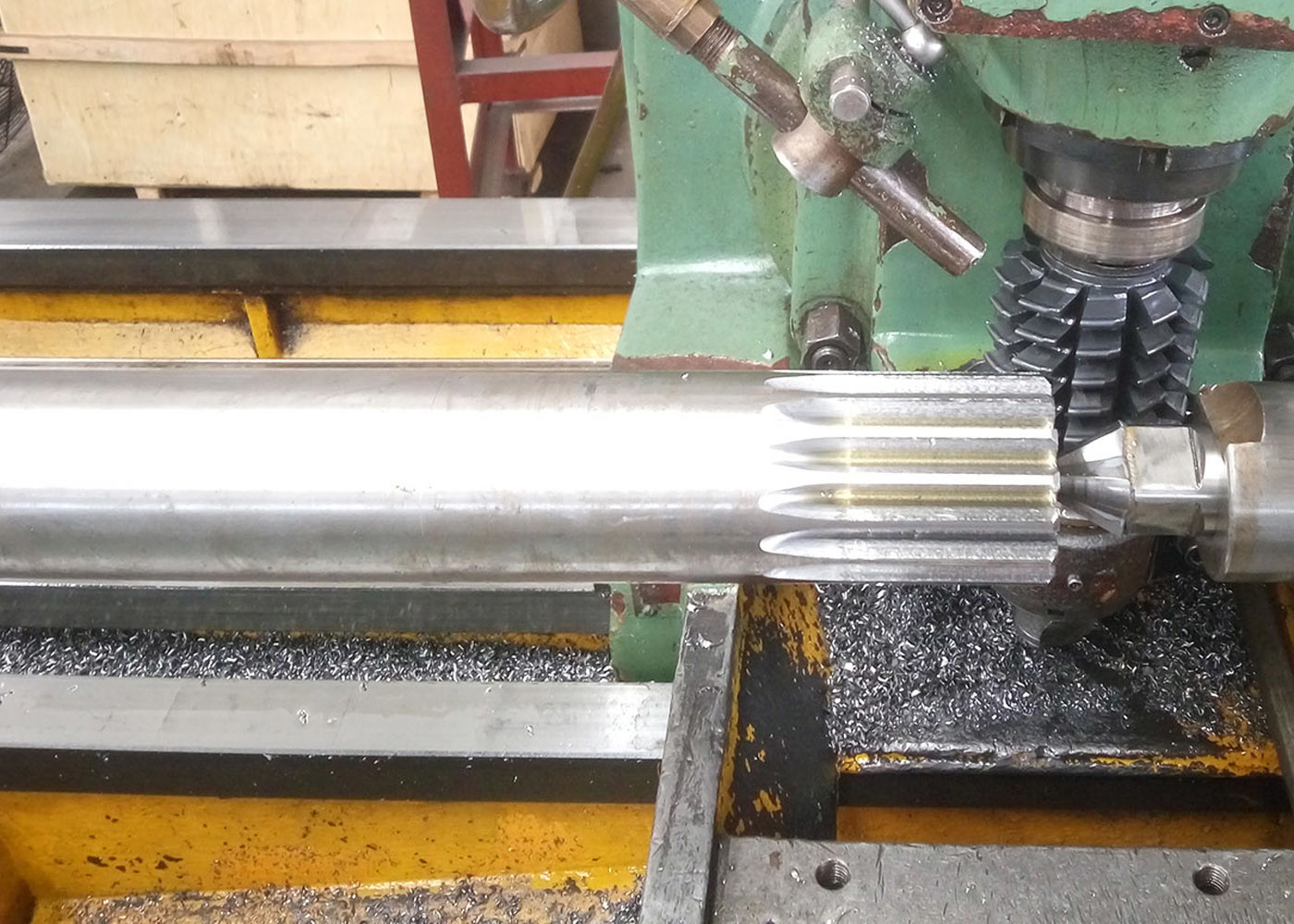

Arbre cannelé en acier AISI 4140 sur mesure, cannelures droites rectilignes
1) Description de l'arbre cannelé
Un arbre cannelé se caractérise par des rainures profondes, ou cannelures, taillées sur toute la longueur de la surface
du matériau. Les rainures créent des clavettes saillantes qui s'insèrent dans des paliers, des alésages, des engrenages ou des bagues spécialement
conçus pour s'accoupler avec les cannelures de l'arbre. Comparé aux arbres d'entraînement plus traditionnels, les
rainures supplémentaires offrent une résistance à la rotation dans les applications anti-rotation. Elles sont également utilisées pour transmettre le couple
dans les applications d'entraînement linéaires et rotatives. Dans ce blog, nous discutons du fonctionnement, du matériau, de la fabrication,
et des utilisations des arbres cannelés.
| Produits | Arbres cannelés rectangulaires |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Cannelure |
| Fabrication des dents d'engrenage | Fraisage de cannelures / Rectification de cannelures |
| Rectification des dents d'engrenage | √ |
| Module (M) | Personnalisé |
| Nombre de dents (Z) | Personnalisé |
| Angle de pression (α) | 30° |
| Angle d'hélice (β) | |
| Grade de précision des dents | Grade ISO 6-7 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62 HRC |
| COMPARISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
