| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SS2207001 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $300.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
| Matériel: | 20Cr2Ni4 | Traitement thermique: | Carburation |
|---|---|---|---|
| Type de profil: | Cannelure | Processus de fabrication: | Cannelez le meulage |
| Dureté: | 58-62 HRC | Longueur: | 1730 mm |
| Mettre en évidence: | Axes rectangulaires de cannelure d'ODM,axe cannelé par longueur de 1730mm,L'ODM d'OEM a cannelé l'axe |
||

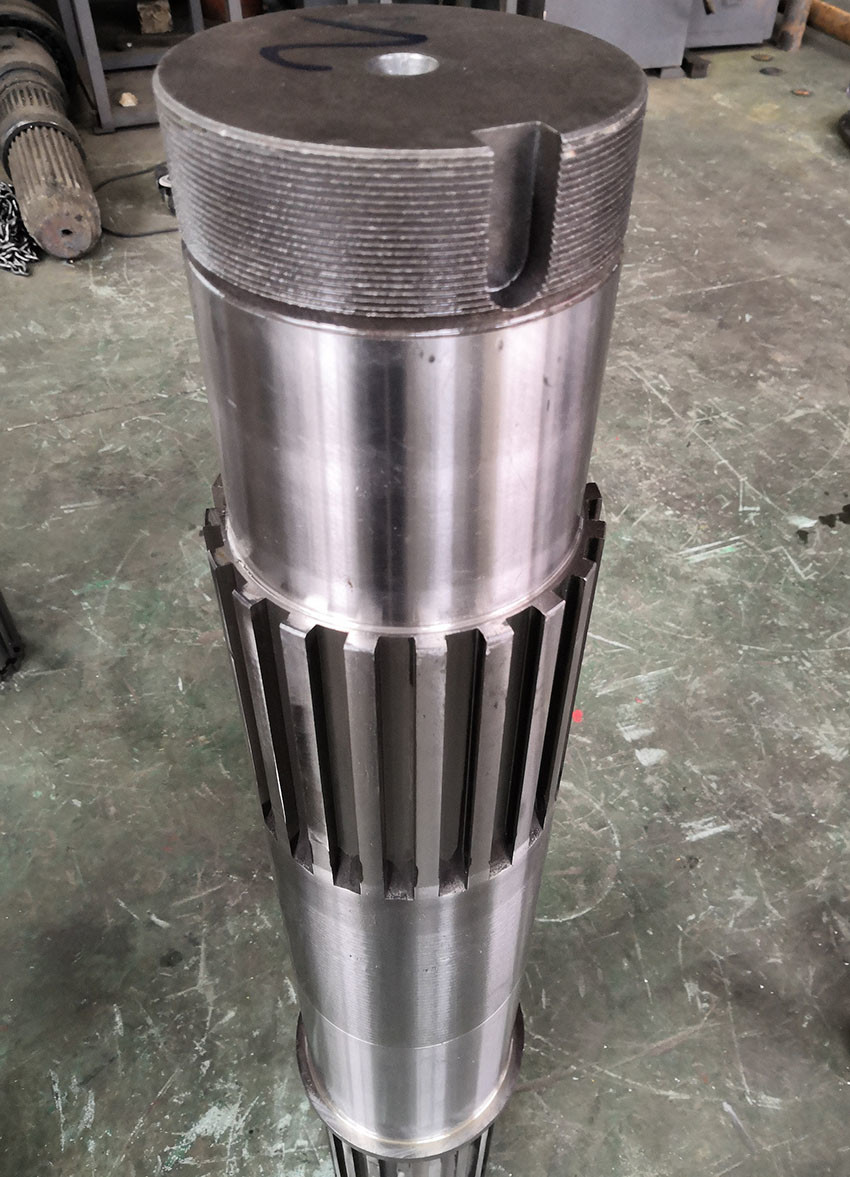

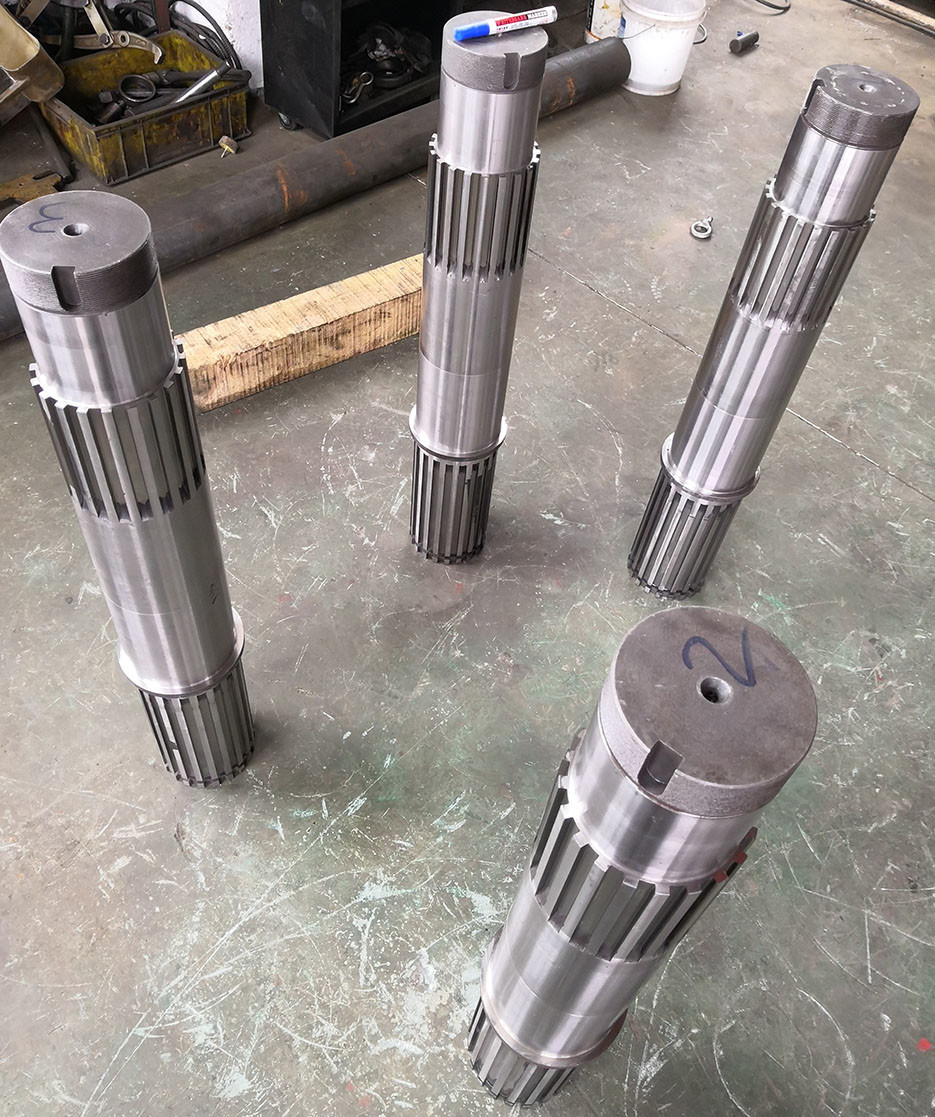

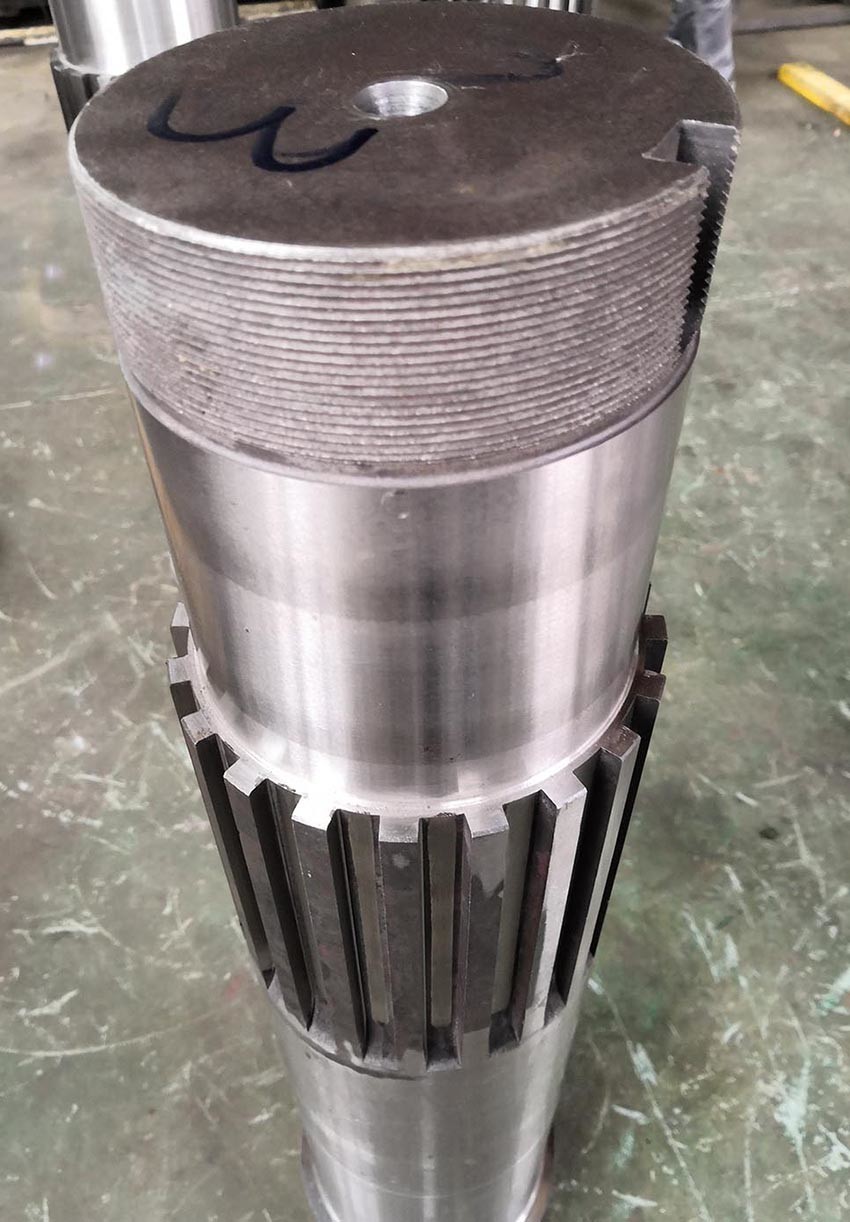

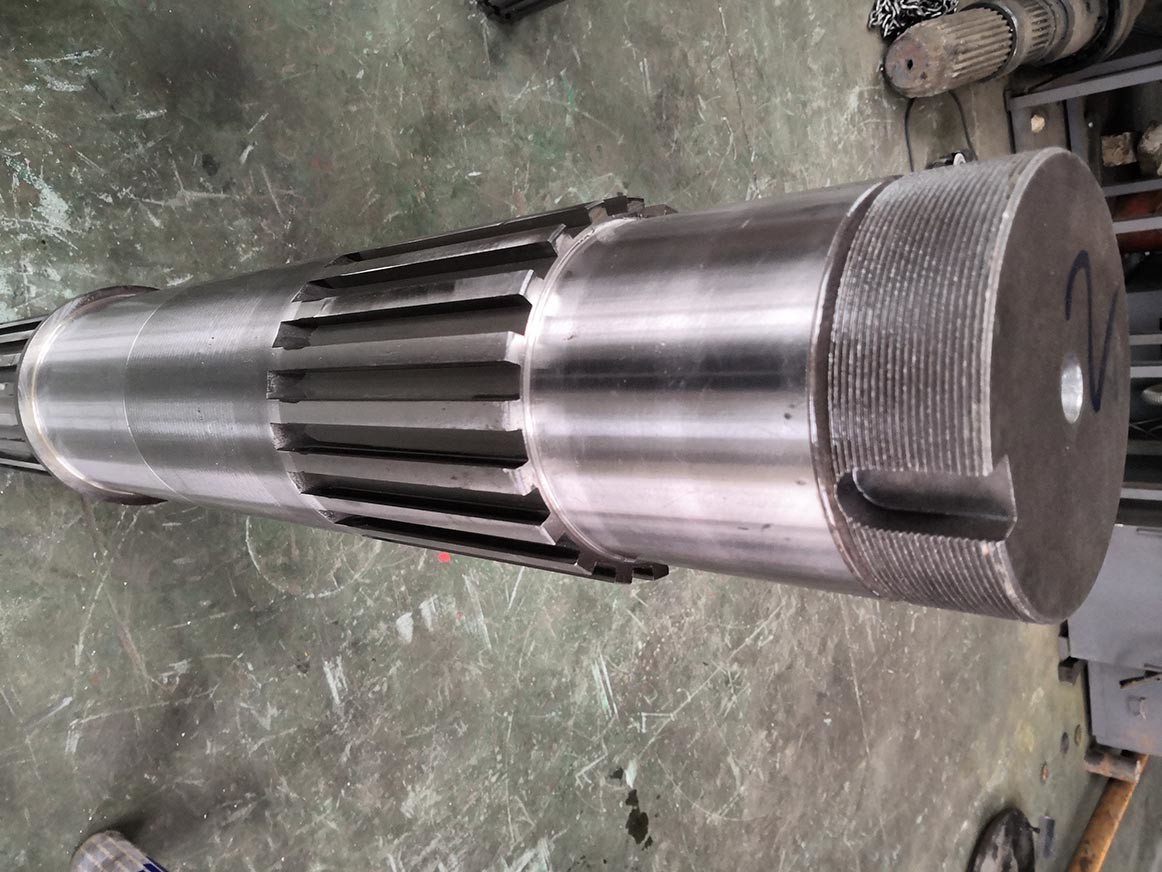

Splines personnalisées de meulage des puits de spline rectangulaires
1) Description de l'arbre de la ligne
Les épines sont des crêtes ou des dents sur un arbre d'entraînement qui correspondent à des rainures dans une pièce d'accouplement et de transfert
Il faut maintenir la correspondance d'angle entre eux.
2) Types de fentes
a) Spline de clé parallèle
b) Envelopper une spline
c) Spline couronnée
d) Serrage
e) Spline hélicoïdale
| Produits | Des puits de fentes rectangulaires |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Splines |
| Fabrication de dents d'engrenage | Fraisage à la ligne |
| Dentissage à l'équipement | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 30° |
| Angle de la hélice (β) | |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
