| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | IG22072302 |
| Quantité de commande min: | 1 morceau |
| Prix: | $200.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 500 morceaux/mois |
| Matériel: | 40CrNiMoA | Traitement thermique: | Nitruration |
|---|---|---|---|
| Dureté: | Le numéro HV650 | Grade de qualité: | Catégorie d'OIN 8-9 |
| Type de profil: | Vitesse interne | le module: | Module 4 |
| Mettre en évidence: | Vitesse de cannelure interne de nitruration,Pignon droit interne de nitruration,Pignon droit interne avec la cannelure interne |
||

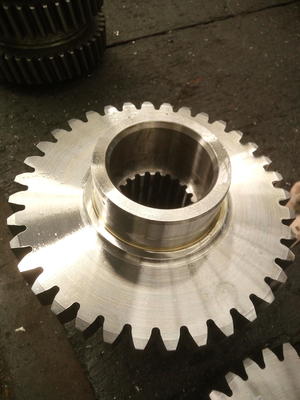

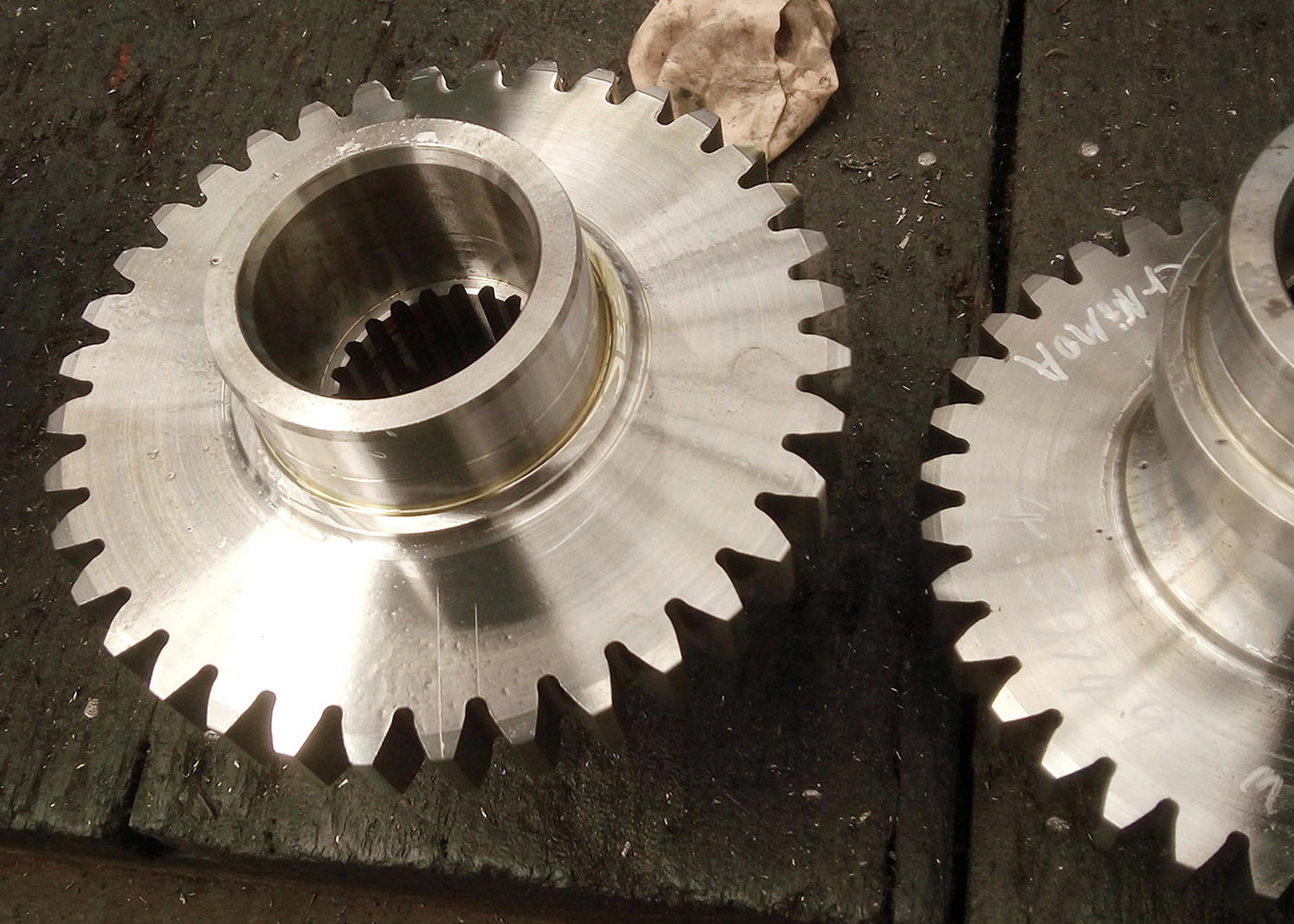

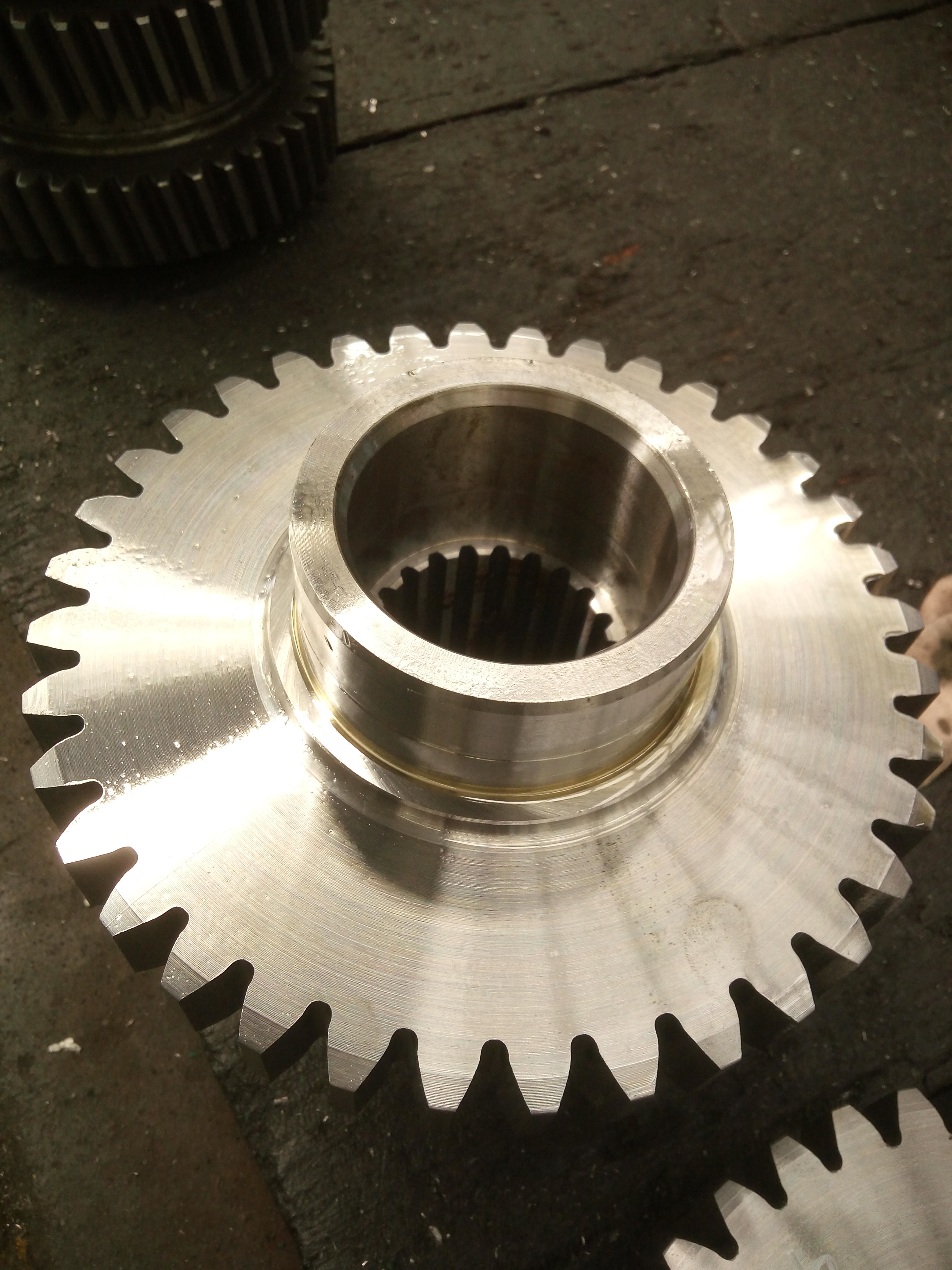

Les engrenages à entraînement à nitrure avec spline interne pour boîte de vitesses-engrenages à entraînement interne
1) Description des engrenages de transmission
Les engrenages sont utilisés dans divers types de machines comme composant de transmission.
système mécanique.
2) Types d'engrenages
Appareils à entraînement, racks à entraînement, engrenages internes, engrenages hélicoïdaux, racks hélicoïdaux, engrenages à double hélice
Les engrenages à virage droit, à virage en spirale, à virage nul
Les engrenages à vis, les engrenages à vers, les engrenages hypoïdes
3) Application des engrenages internes
Les engrenages internes sont largement utilisés pour le système de roulement planétaire pour des ratios de réduction élevés.
| Produits | Appareils internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | Si nécessaire |
| Module (M) | 4 |
| Nombre de dents (Z) | 22 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et chauffer/ durcir par induction |
| Dureté de surface | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
