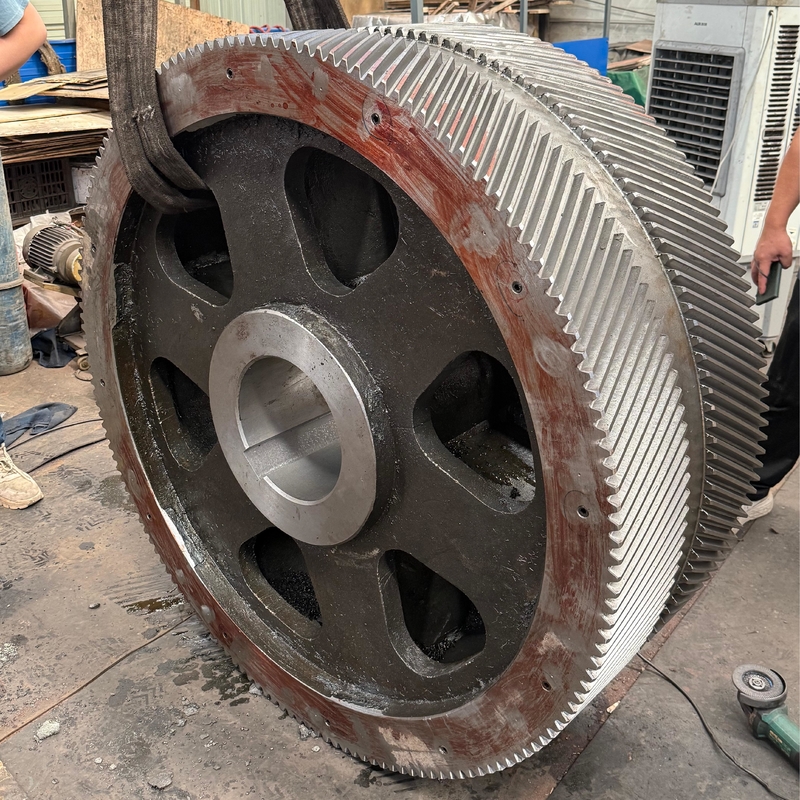

Engrenages hélicoïdaux doubles sur mesure DIN 6-10 pour machines industrielles

1) Description de l'engrenage à double hélice
Les engrenages à double hélice sont des structures d'engrenages composées de deux engrenages à hélice ayant des directions hélicoïdales opposées et des angles hélicoïdaux égaux,et les deux engrenages hélicoïdaux sont symétriquement répartis sur le même moyeu, formant une forme "humaine" ou une disposition symétrique de la dent en spirale.

2) Caractéristique de l'engrenage à double hélice
Complètement annuler la force axiale, parce que la direction spirale des deux engrenages hélicoïdaux est opposée, la force axiale générée est équilibrée entre eux,et il n'est pas nécessaire de dispositif de positionnement axial supplémentaireLe processus de mise en maille présente un degré de coïncidence très élevé, un temps de contact long et une force uniforme des dents des engrenages.et la stabilité de la transmission est nettement supérieure à celle des engrenages à hélice unique et des engrenages à éperons, et les vibrations et le bruit sont considérablement réduits.

3) Principe de fonctionnement
La puissance est transmise à l'engrenage à double hélice par l'arbre d'entrée, les dents d'engrenage sont engagées avec l'engrenage d'accouplement à un angle d'hélice symétrique,et la force axiale générée par la dent gauche et la force axiale inverse générée par la dent droite s'annulent, et seule la force radiale du couple de transmission effectif est maintenue, de manière à obtenir une transmission de puissance stable sans interférence de la force axiale.

4) Application d'engins à double hélice
Il convient aux systèmes d'alimentation des machines-outils CNC de précision, aux mécanismes de transmission des machines textiles de haute précision,et autres équipements qui nécessitent une stabilité de transmission stricte et un faible bruit.
