| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB22083003 |
| Quantité de commande min: | 1 morceau |
| Prix: | $1000/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| DP: | 1.5 | Profil de l'engrenage: | Double vitesse hélicoïdale |
|---|---|---|---|
| Dureté: | 260 à 300 HB | fabrication: | Fraisage de vitesse |
| Grade de qualité: | OIN 8-9 | Direction: | La main gauche et la main droite |
| Mettre en évidence: | Vitesse fraisant l'axe de vitesse en arête de poisson,axe de vitesse hélicoïdal du double 22T,Double DP hélicoïdal 1 |
||

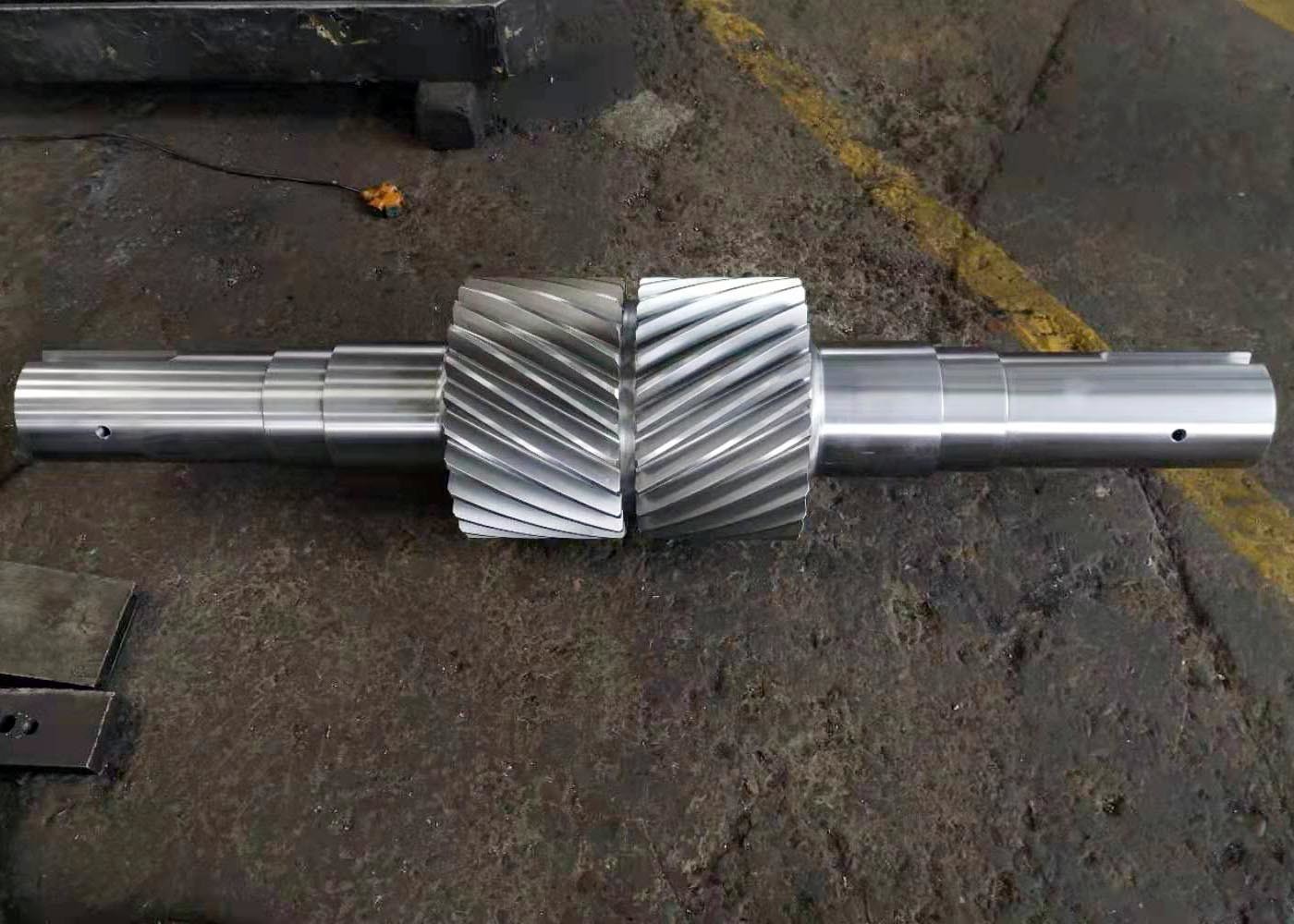

Transmission engrenages DP 1.5 22T engrenage fraisage double arbre hélicoïdal
1) Description de l'engrenage à double hélice
L'engrenage à double hélice est un type spécial d'engrenage à hélice.
Les dents sont tordues de façon oblique à l'axe de l'engrenage et sont conidentes hélicoïdales à la fois à gauche et à droite.
2) Caractéristiques des engrenages à double hélice
La forme de double hélice équilibre les forces de poussée inhérentes.
L'ensemble des engrenages doit avoir le même angle d'hélice.
3) Applications d'engrenages à double hélice
L'industrie du service lourd doit éliminer les forces de poussée.
| Produits | engrenages à double hélice |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Traction des engins |
| Le grincement des dents | √ |
| DP | 1.5 |
| Nombre de dents (Z) | 22 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface | 260 à 300HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
