| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 100 ensembles |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Angle de pression: | 20 degrés | Les dents numérotent: | La coutume |
|---|---|---|---|
| Profil de l'engrenage: | Vitesse en arête de poisson | Grade de qualité: | Catégorie d'OIN 8-9 |
| Utilisation: | Machinerie industrielle | Réactions négatives: | dépend de la taille |
| Mettre en évidence: | 20 degrés d'angle de pression Les engrenages à harengs,Les engrenages à harengs à haut rendement,Les engrenages à trottinette à grande vitesse |
||

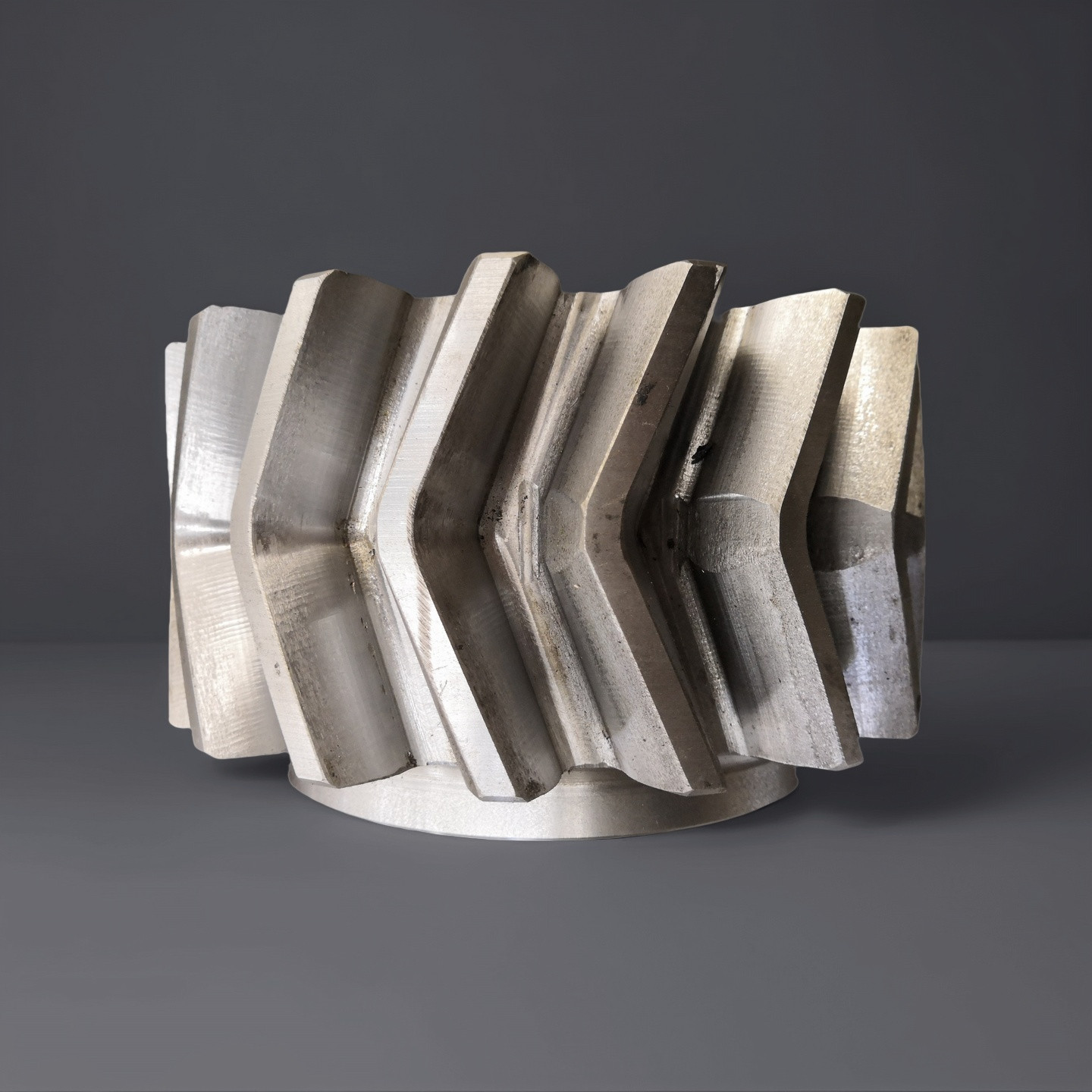

L'engrenage à cône de hareng est un type spécial d'engrenage qui combine deux engrenages hélicoïdaux aux angles hélicoïdaux égaux
Son profil dentaire est en forme de personnage.
Il transmet l'énergie à travers des dents hélicoïdales entrelacées et élimine les forces axiales.
Il présente la caractéristique d'un maillage continu, ce qui entraîne un haut degré de chevauchement pendant la transmission;
les dents hélicoïdales symétriques des deux côtés annulent les forces axiales, assurant une forte stabilité de fonctionnement;
et pendant le processus de transmission, il y a peu de vibrations et de bruit.
3)Avantages de l'engrenage à harengbone
Comparé aux engrenages droits, la transmission de l'engrenage à cône de hareng est plus stable et a une capacité de charge plus élevée;
comparé aux engrenages hélicoïdaux ordinaires, il peut résoudre efficacement le problème de la force axiale et prolonger la durée de vie de l'équipement;
l'efficacité de transmission est élevée, atteignant plus de 98%.
4)Utilisation de l'engrenage à harengs
Il est couramment utilisé dans les systèmes de transmission à haute puissance et à grande vitesse, tels que les systèmes de propulsion des navires,
les dispositifs de transmission des grandes turbines à vapeur industrielles, ainsi que les grands équipements mécaniques dans les mines
La Commission a adopté une proposition de directive relative à la mise en œuvre de la réglementation sur les transports aériens et routiers.
| Produits | engins de pêche à l'éperon |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Appareils à cylindre |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 12 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
