| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 2 séries |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Précision des dents: | OIN 8-9 | Méthode de fabrication: | Fraisage de vitesse |
|---|---|---|---|
| Les dents numérotent: | 58 | Traitement thermique: | Extinction et gâchage |
| Modèle de profil: | Double vitesse hélicoïdale | Direction: | La main gauche et la main droite |
| Mettre en évidence: | engrenages à double hélice de haute performance,Profil dentaire personnalisable engrenages à double hélice,Transmission de puissance engrenages à double hélice |
||

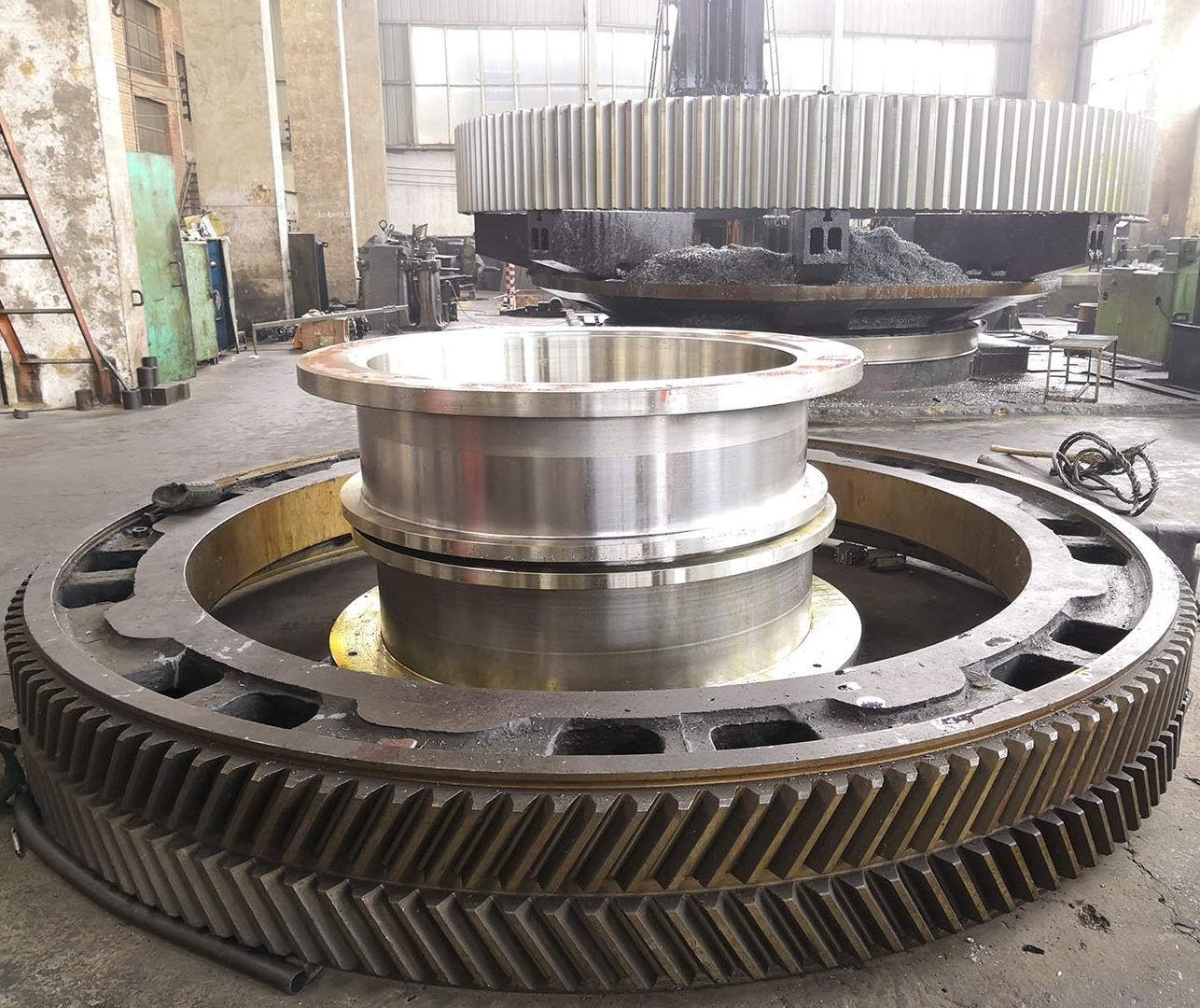

1)Descriptions des engins à double hélice
Un double engrenage hélicoïdal est un type d'engrenage composé de deux ensembles de dents hélicoïdal avec des directions opposées.
Son profil dentaire est symétriquement réparti, semblable à un engrenage à os de hareng, mais il a généralement un creux central de pointe pour faciliter le traitement.
2) Caractéristiques des engins à double hélice
a) Il est composé d'engrenages hélicoïdaux à gauche et à droite disposés dans des directions opposées,
avec une rainure de traitement laissée au milieu (en partie conçue comme une structure continue sans soudure).
b) Lorsque les engrenages hélicoïdaux sont maillés, des forces axiales sont générées.
Cependant, la disposition symétrique des engrenages à double hélice annule les forces axiales sur les côtés gauche et droit.
3)Avantages des engins à double hélice
a) Les produits Auto-équilibrage de la force axiale: pas besoin de roulements de poussée supplémentaires, simplifie la structure de support et réduit la complexité du système.
b) Capacité de charge élevée: la caractéristique de l'engagement simultané à plusieurs dents des engrenages hélicoïdaux assure une charge plus uniforme
la répartition de la charge, ce qui les rend adaptés aux transmissions de grande puissance.
|
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
