acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage
  • acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage
acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage

acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage

Lieu d'origine La Chine
Nom de marque YIZGEAR
Numéro de modèle DB23051101
Détails du produit
Matériel:
40CrNiMoA
Angle d'hélice:
7°
Traitement thermique:
Extinction et tempérament
Module:
16,933
Les dents d'engrenage numérotent:
25t
Taper:
Équipement hélicoïdal double
Mettre en évidence:

axe de vitesse hélicoïdal du double 40CrNiMo

,

Double acier de forge hélicoïdal d'axe de vitesse

,

25 dents doublent l'axe de vitesse hélicoïdal

Conditions de paiement et d'expédition
Quantité de commande min
1 MORCEAU
Prix
$1000/ Piece
Détails d'emballage
caisse de contreplaqué
Délai de livraison
75 jours
Conditions de paiement
L/C, D/P, T/T, Western Union
Capacité d'approvisionnement
100 morceaux/mois
Description du produit

Arbre d'engrenage forgé 40CrNiMo 25 dents, engrenage hélicoïdal double

Longueur de l'arbre d'engrenage : 3200

Pas diamétral : 2.5

Module : 16.933

Angle de pression : 20°

Traitement thermique : Trempe et revenu

Matériau : Forgé 40CrNiMoA

Temps de production : 68 jours

Emballage : Caisse en contreplaqué

Produits Engrenage hélicoïdal double
Fabriqué sur mesure √
Type de profil d'engrenage Engrenage hélicoïdal
Fabrication Taillage d'engrenages
Rectification des dents √
DP 1.5
Nombre de dents (Z) 25
Angle de pression (α) 20°
Angle d'hélice 7°
Qualité de précision des dents Grade ISO 9
Traitement thermique Trempe et revenu
Dureté de surface 260-300HB



COMPARISON DES GRADES DE CODES D'ACIER
CHINE/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

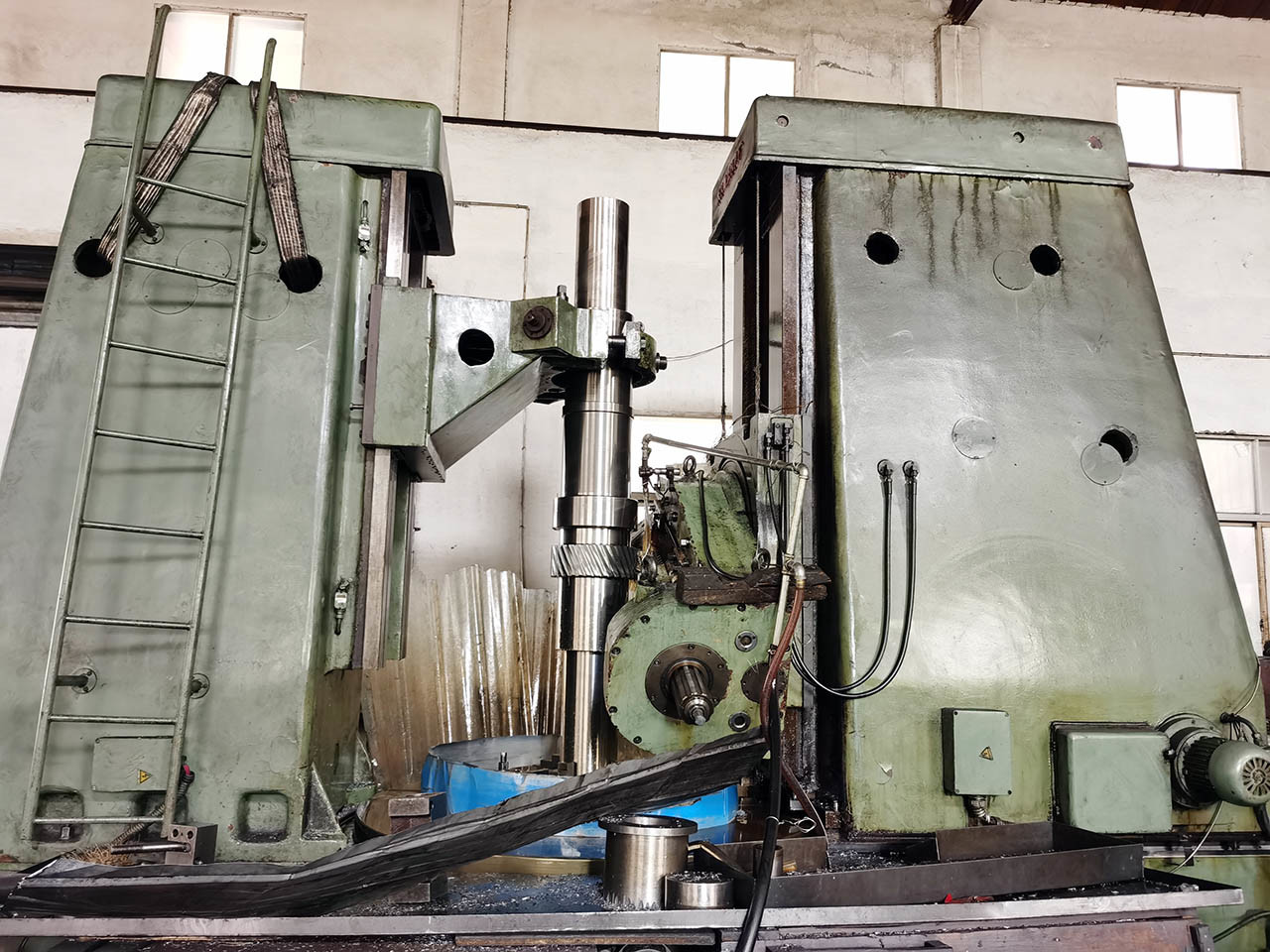

Équipement de production

acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 0acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 1acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 2

acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 3acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 4acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 5

Processus de production

acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 6acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 7acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 8

                                          Coupe                                                             Fraisage

acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 9acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 10acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 11

           Traitement thermique                              Rectification                                Inspection
acier de forge hélicoïdal d'axe de vitesse du double 40CrNiMo 25 dents d'engrenage 12

Les étiquettes:

doubles vitesses hélicoïdales,

Doubles vitesses hélicoïdales en arête de poisson,

double axe hélicoïdal de cannelure
