| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | WG22123101 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $350/Set |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 58 jours |
| Conditions de paiement: | LC, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 600 ensembles/mois |
| Matériel: | Alliage en bronze | Type de profil: | Fraisage de vitesse |
|---|---|---|---|
| Diamètre extérieur: | 35 | Poids: | 0.2 kg |
| Largeur de visage: | 10 | le module: | 1 |
| Mettre en évidence: | Roue en bronze d'engrenage à vis sans fin d'alliage,Roue d'engrenage à vis sans fin d'alliage de 62 HRC,Roue de carburation d'engrenage à vis sans fin d'alliage |
||
Pièces détachées de transmission
1) Caractéristiques structurelles
1La partie du ver.
La forme du ver ressemble à une vis et est en forme d'arbre hélicoïdal.
est un facteur clé affectant l'efficacité de la transmission et les performances d'auto-verrouillage.
Plus l'efficacité de la transmission est faible, plus les performances d'auto-verrouillage sont bonnes.

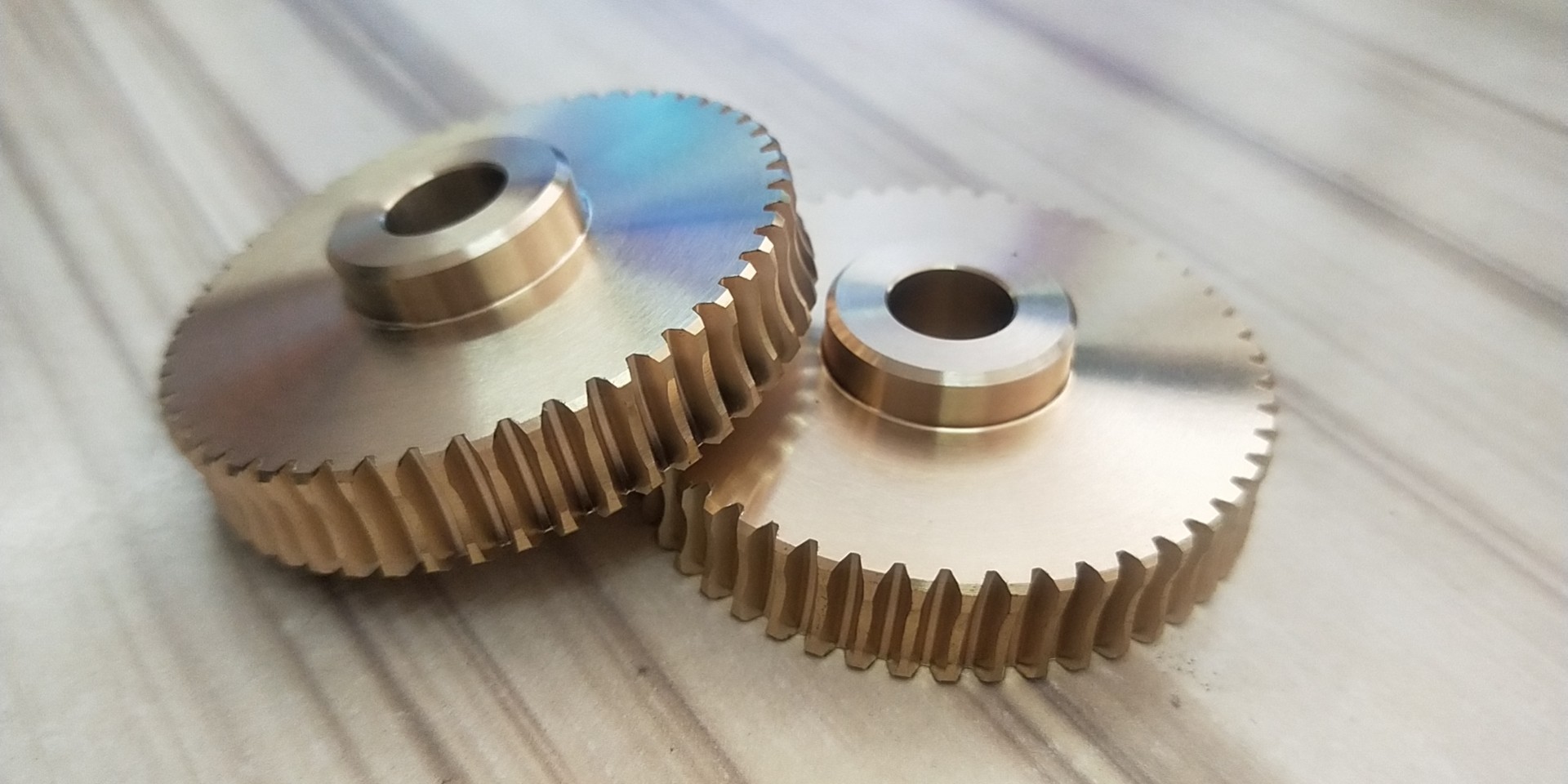

2Partie de l' engrenage de ver
L'engrenage de ver est un engrenage cylindrique avec une surface dentaire incurvée.
Le matériau de l'engrenage de ver est généralement le bronze et d'autres matériaux.
Au cours du processus de transmission de l'engrenage ver-ver, il y a un glissement relatif entre le ver et l'engrenage ver.
Par exemple, dans certains systèmes de transmission qui exigent une grande précision, comme le mécanisme d'indexation de
Les machines-outils, l'engrenage de ver de bronze peut assurer la douceur et la précision de la transmission.
2) Principe de fonctionnement
1Direction de la transmission électrique
En général, le ver est la partie motrice, et l'engrenage du ver est la partie entraînée.
Cette méthode de transmission permet de réduire la vitesse à un taux élevé.
2. Processus de maillage
Le maillage du ver et de l'engrenage du ver est une combinaison de mouvements de glissement et de roulement.
Cette méthode de maillage provoque la transmission de l'engrenage vers le ver pour générer une certaine quantité de
En particulier dans le cas d'une transmission à haute charge et à grande vitesse, des mesures de dissipation thermique doivent être envisagées.
3) Les avantages
a) Grand ratio de transmission: la transmission par ver - engrenage peut facilement atteindre un grand ratio de transmission.
b) Structure compacte: Par rapport à certaines autres méthodes de transmission, les dispositifs de transmission ver-engrenage peuvent réaliser une transmission de puissance complexe
dans un espace relativement petit.
c) Propriété d'auto-verrouillage (dans certains cas): lorsque l'angle de plomb du ver est inférieur à l'angle de frottement équivalent du matériau,
La transmission à engrenages à ver a une propriété d'auto-verrouillage.
| Produits | Les engrenages et les arbres à vers |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Équipement à ver |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de plomb | La coutume |
| Grade de précision des dents | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
