| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB22083004 |
| Quantité de commande min: | 1 morceau |
| Prix: | $1000/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| Matériel: | ZG42CrMo | Profil de l'engrenage: | Double vitesse hélicoïdale |
|---|---|---|---|
| Traitement thermique: | Normalisation | Dureté: | 260 à 300 HB |
| fabrication: | Fraisage de vitesse | Classe de qualité: | OIN 8-9 |
| Mettre en évidence: | Engrenages de transmission de ZG42CrMo,Vitesse de double hélice d'acier de bâti,Vitesse de double hélice de transmission |
||

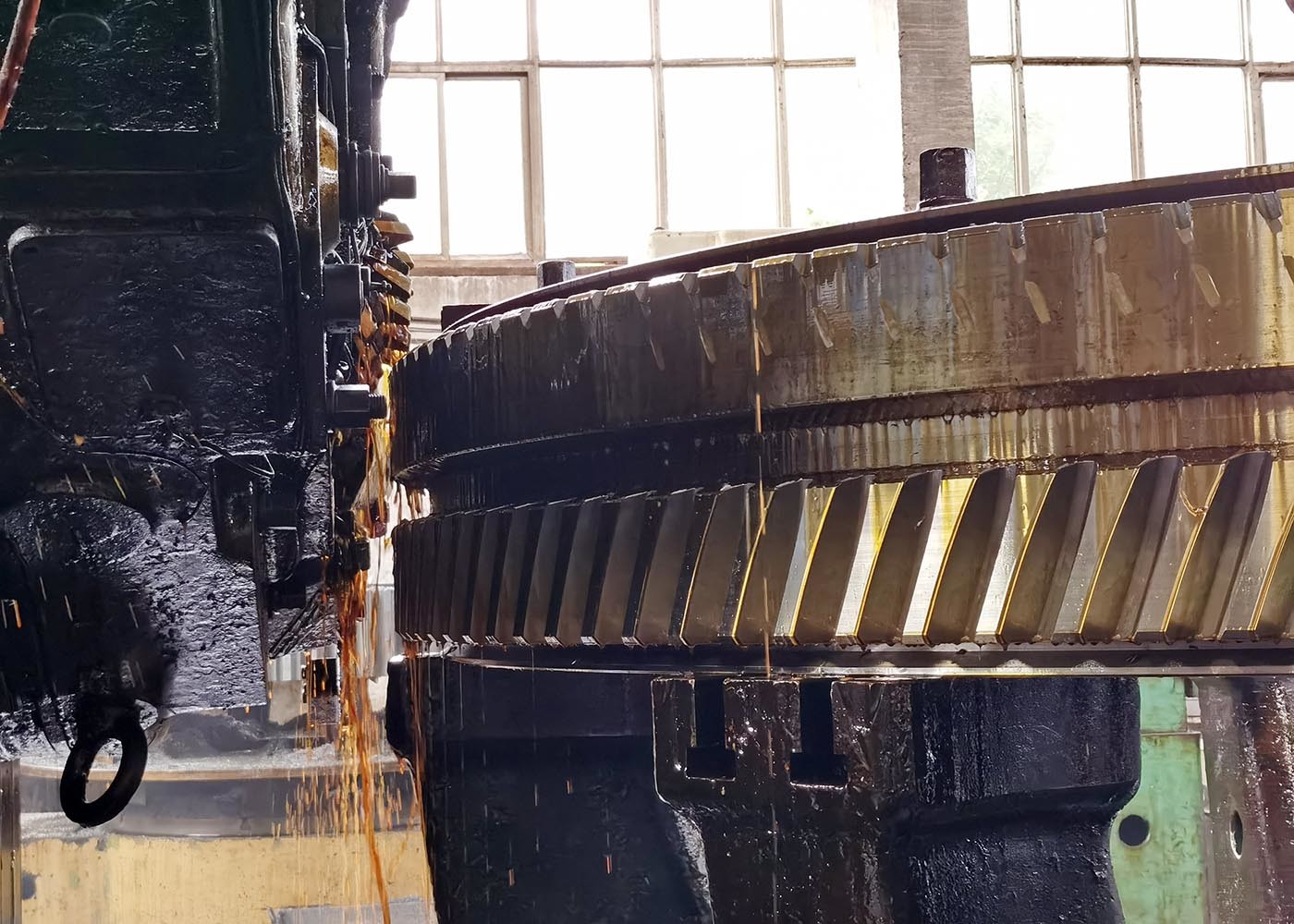

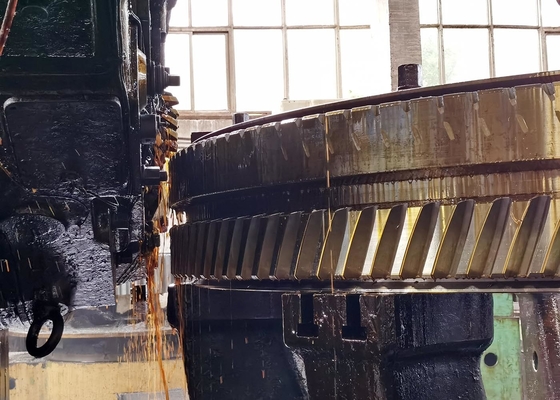

Les engrenages de transmission en acier coulé ZG 42CrMo roue d'engrenage à double hélice
1) Descripciones del engranaje de hélice double
Engranaje à double hélice: également connu sous le nom d'engranajes Herringbone,
Il s'agit d'un engrenage conventionnel avec deux hélices, une à droite et une à gauche.
La double hélice équilibre les forces axiales.
2) Caractéristiques des engrenages double hélicoïdaux
Elles sont caractérisées par des dents en forme de cylindre hélicoïdales.
Les bords des engrenages hélicoïdaux peuvent être parallèles ou croisés, généralement à 90°.
Pour éliminer la poussée axiale, la dentition peut se doubler.
Les engrenages hélicoïdaux ont une résolution axiale et, pour contrer cela, on utilise l'alternative de double hélicoïde.
| Produits | engrenages à double hélice |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Traction des engins |
| Le grincement des dents | √ |
| Module (M) | Fabriqué sur mesure |
| Nombre de dents (Z) | 152 |
| Angle de pression (α) | 20° |
| Angle de plomb | 13° |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface | 260 à 300HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
