| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB22083002 |
| Quantité de commande min: | 1 morceau |
| Prix: | $600/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| Matériel: | SAE 4340 | Type de profil: | Double vitesse hélicoïdale |
|---|---|---|---|
| Traitement thermique: | Extinction et gâchage | Dureté: | 260 HB |
| Méthode de fabrication: | Fraisage de vitesse | Module: | 8 |
| Mettre en évidence: | Arbre à pignon hélicoïdal SAE 4340 Doubel,arbre à pignon hélicoïdal à 8 modules,arbre à pignon hélicoïdal en acier SAE 4340 |
||

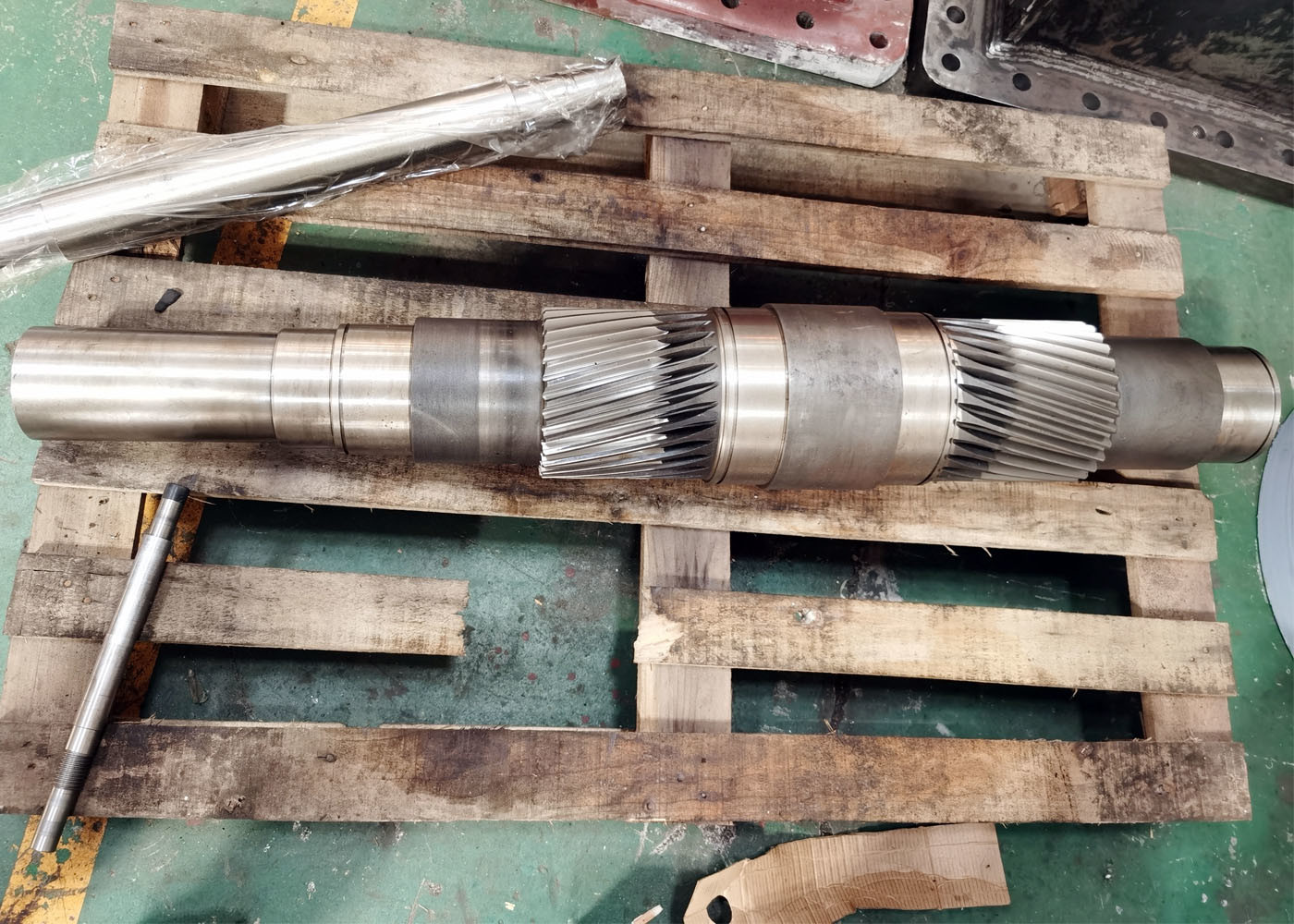

Forge d'acier SAE 4340 Arbre à engrenages en acier à double hélice pour applications lourdes
1) Applications d'engrenages à double hélice
Les engrenages à double hélice sont adaptés aux exigences de transmission de haute puissance, telles que les grues, les transmissions marines ou les turbines.
2) Caractéristiques des engrenages à double hélice
a) Les deux engrenages hélicoïdaux doivent être alignés avec précision, sinon
la force de poussée ne s'équilibrera pas correctement et la conséquence sera une vibration défavorable.
b) Les engrenages à double hélice peuvent offrir une plus grande efficacité par rapport aux engrenages à simple hélice.
| Produits | engrenages à double hélice |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | Fabriqué sur mesure |
| Nombre de dents (Z) | 26 |
| Angle de pression (α) | 20° |
| Angle de plomb | 25° |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface | 260 à 300HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
