Axe de 10 de module de vitesse vitesses de fraisage d'arête de hareng avec le durcissement d'induction

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	YIZGEAR
Numéro de modèle:	HB22083001

Quantité de commande min:	2 morceaux
Prix:	$300/ Piece
Détails d'emballage:	Caisse de contreplaqué
Délai de livraison:	70 jours
Conditions de paiement:	L/C, T/T,
Capacité d'approvisionnement:	300 PCs/mois

meilleur prix Contactez

Détail Infomation

Matériel:	42CrMo	Largeur:	75
le module:	10	Diamètre d'astuce:	320
degré de précision:	Catégorie d'OIN 8-9	Traitement thermique:	Durcissement par induction
Mettre en évidence:	Vitesse en arête de poisson de 10 modules , Vitesses en arête de poisson avec le durcissement d'induction , axe de vitesse d'os d'harengs

Description de produit

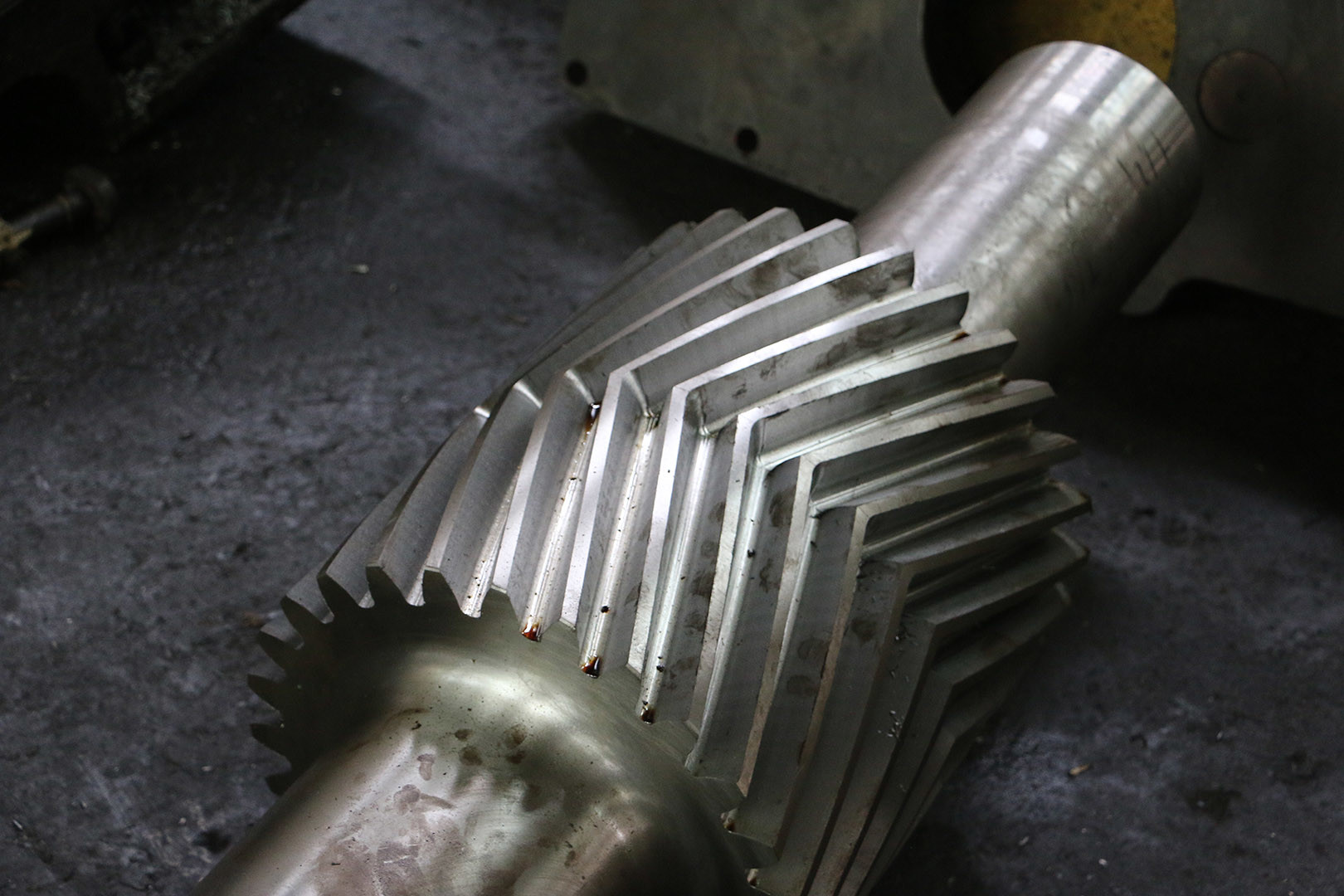

10 Module Gear Milling Herringbone Gears Shaft With Induction Hardening

Spécifications du produit

Attribut	Valeur
Matériau	42CrMo
Largeur	75
Module	10
Diamètre de tête	320
Classe de précision	Grade ISO 8-9
Traitement thermique	Durcissement par induction

Engrenages de transmission, fraisage d'engrenages en chevrons, arbre avec durcissement par induction

Applications des engrenages en chevrons

Les engrenages en chevrons sont largement utilisés dans les machines lourdes, telles que les aciéries et les cimenteries.

Traitement thermique des engrenages en chevrons

Le traitement thermique standard est la trempe et le revenu pour les engrenages en chevrons. La dureté est de 260-300 HB. Le pignon peut subir un durcissement par induction avec une dureté d'environ 45-50 HRC.

Matériau des engrenages en chevrons

L'acier 42CrMo et l'acier 40CrNiMo sont généralement utilisés pour la production d'engrenages en chevrons.

Produits	Engrenage en chevrons
Fabriqué sur mesure	√
Type de profil d'engrenage	Chevron
Fabrication des dents d'engrenage	Fraisage d'engrenages
Rectification des dents d'engrenage	Nul
Module (M)	10
Nombre de dents (Z)	30
Angle de pression (α)	20°
Angle d'hélice (β)	Personnalisé
Classe de précision des dents	Grade ISO 8-9
Traitement thermique	Trempe et revenu

Comparaison des nuances de codes d'acier

CHINE/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
