| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB22072802 |
| Quantité de commande min: | 1 morceau |
| Prix: | $1000/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| Matériel: | Acier forgé | Type de profil: | Double vitesse hélicoïdale |
|---|---|---|---|
| Traitement thermique: | Extinction et gâchage | Dureté: | 260 à 300 HB |
| fabrication: | Fraisage de vitesse | Classe de qualité: | OIN 8-9 |
| Mettre en évidence: | Doubles vitesses hélicoïdales d'AISI 4140,Double roue de vitesse hélicoïdale 300 HB,Les vitesses hélicoïdales roulent le fraisage de vitesse |
||

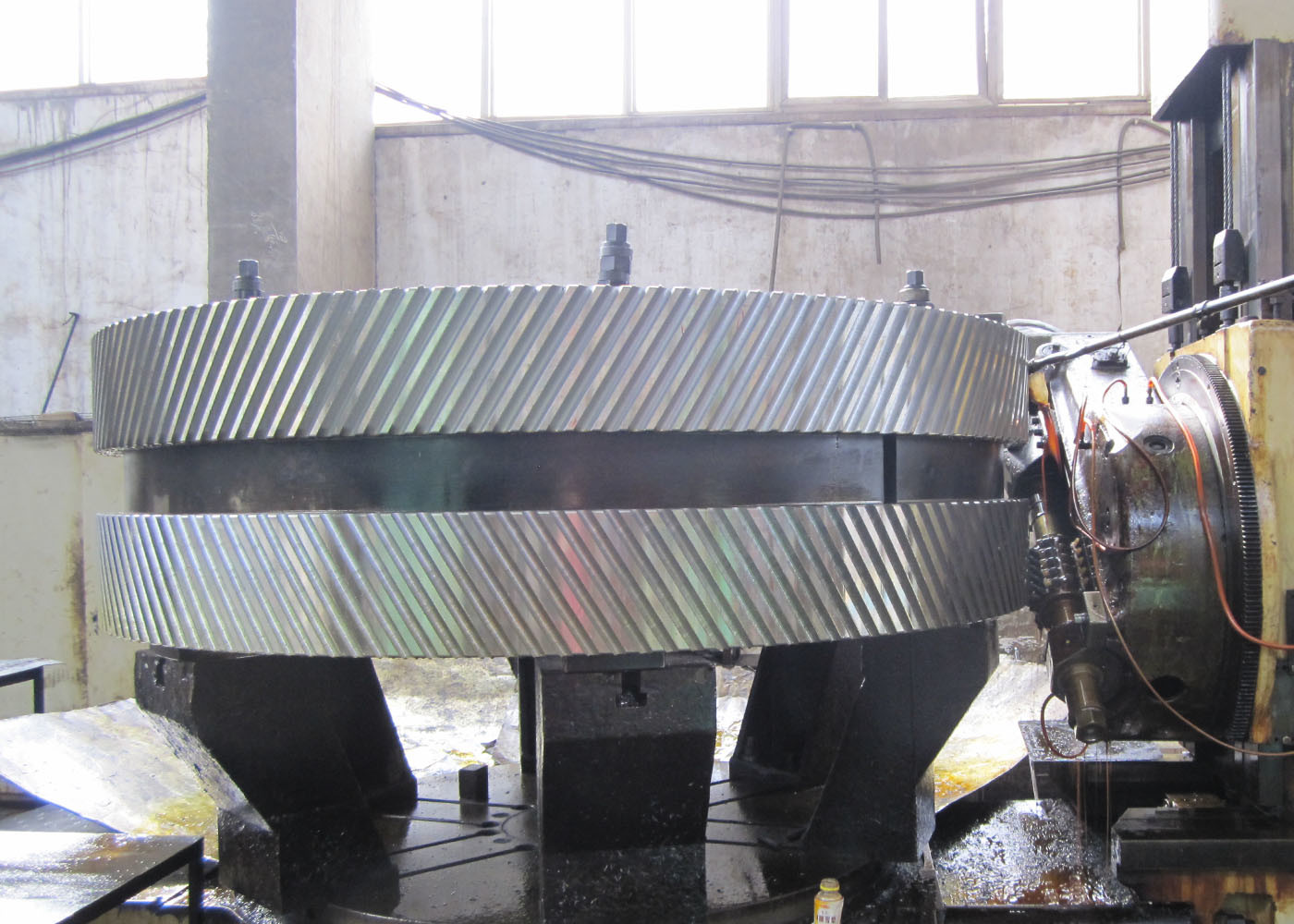

Acier forgé AISI 4140 engrenage à roue double hélicoïdale engrenage à roue double hélicoïdale
1) Caractéristiques des engrenages à double hélice
a) Les réactions opposées de poussée à la double hélice annulent ainsi la force de poussée à l'intérieur de l'engrenage lui-même.
b) La force axiale nette qui agit sur les roulements est nulle.
c) La capacité de transmission de l'énergie est très élevée.
d) En utilisant cette ligne de haute hauteur, des vitesses peuvent être atteintes.
2) Description de l'engin à double hélice
Double engrenage hélicoïdal avec des dents hélicoïdales à la main gauche et à la main droite.
La double forme hélicoïdale équilibre la poussée intrinsèque.
| Produits | engrenages à double hélice |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Traction des engins |
| Le grincement des dents | √ |
| Module (M) | Fabriqué sur mesure |
| Nombre de dents (Z) | 152 |
| Angle de pression (α) | 20° |
| Angle de plomb | 23° |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface | 260 à 300HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
