Vitesse en arête de poisson hélicoïdale forgée 230-260HB de double en acier de SAE 4340
  • Vitesse en arête de poisson hélicoïdale forgée 230-260HB de double en acier de SAE 4340
Vitesse en arête de poisson hélicoïdale forgée 230-260HB de double en acier de SAE 4340

Vitesse en arête de poisson hélicoïdale forgée 230-260HB de double en acier de SAE 4340

Lieu d'origine La Chine
Nom de marque YIZGEAR
Numéro de modèle HB22082601
Détails du produit
Type de profil:
Gear à chevrons
Matériel:
SAE 4340
Dureté:
230 à 260HB
Largeur:
110 mm
Module:
Module 5 à 25
Traitement de la fabrication:
Broyage
Mettre en évidence:

Double vitesse en arête de poisson hélicoïdale de SAE 4340

,

Vitesse en arête de poisson hélicoïdale de SAE 4340

,

Vitesse hélicoïdale du double 260HB

Conditions de paiement et d'expédition
Quantité de commande min
1 PC
Prix
$500/ Piece
Détails d'emballage
Caisse de contreplaqué
Délai de livraison
72 jours
Conditions de paiement
L/C,T/T
Capacité d'approvisionnement
300 PCs/mois
Description du produit
Engrenage à chevrons en acier forgé SAE 4340 230-260HB
Spécifications du produit
Attribut Valeur
Type de profil Engrenage à chevrons
Matériau SAE 4340
Dureté 230-260HB
Largeur 110mm
Module Module 5-25
Traitement de fabrication Fraisage d'engrenages
Description du produit
Pièces de transmission en acier forgé SAE 4340 Engrenages à chevrons Engrenages hélicoïdaux doubles
1) Caractéristiques de l'engrenage à chevrons
La force de poussée d'une moitié de l'engrenage à chevrons est équilibrée avec l'autre moitié. L'engrenage à chevrons n'a pas de force de poussée axiale.
2) Description de l'engrenage à chevrons
Le chevron est un type spécial d'engrenage hélicoïdal double, sans espace central entre les engrenages hélicoïdaux gauche et droit.
3) Processus de fabrication
Les engrenages à chevrons sont fabriqués à l'aide de fraiseuses d'engrenages ou de machines à tailler les engrenages.
Produits Jeu d'engrenages à chevrons
Fabriqué sur mesure √
Type de profil d'engrenage Engrenage cylindrique
Fabrication des dents d'engrenage Fraisage d'engrenages
Rectification des dents d'engrenage √
Module (M) Module 5-25
Nombre de dents (Z) Personnalisé
Angle de pression (α) 20°
Angle d'hélice (β) Personnalisé
Qualité de précision des dents Grade ISO 8-9
Traitement thermique Trempe et revenu
Dureté de surface 230-260 HB
Comparaison des nuances de codes d'acier
CHINE/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 1045 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi
18XГT
SMK22
20Cr2Ni4
20X2H4A


20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA
40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

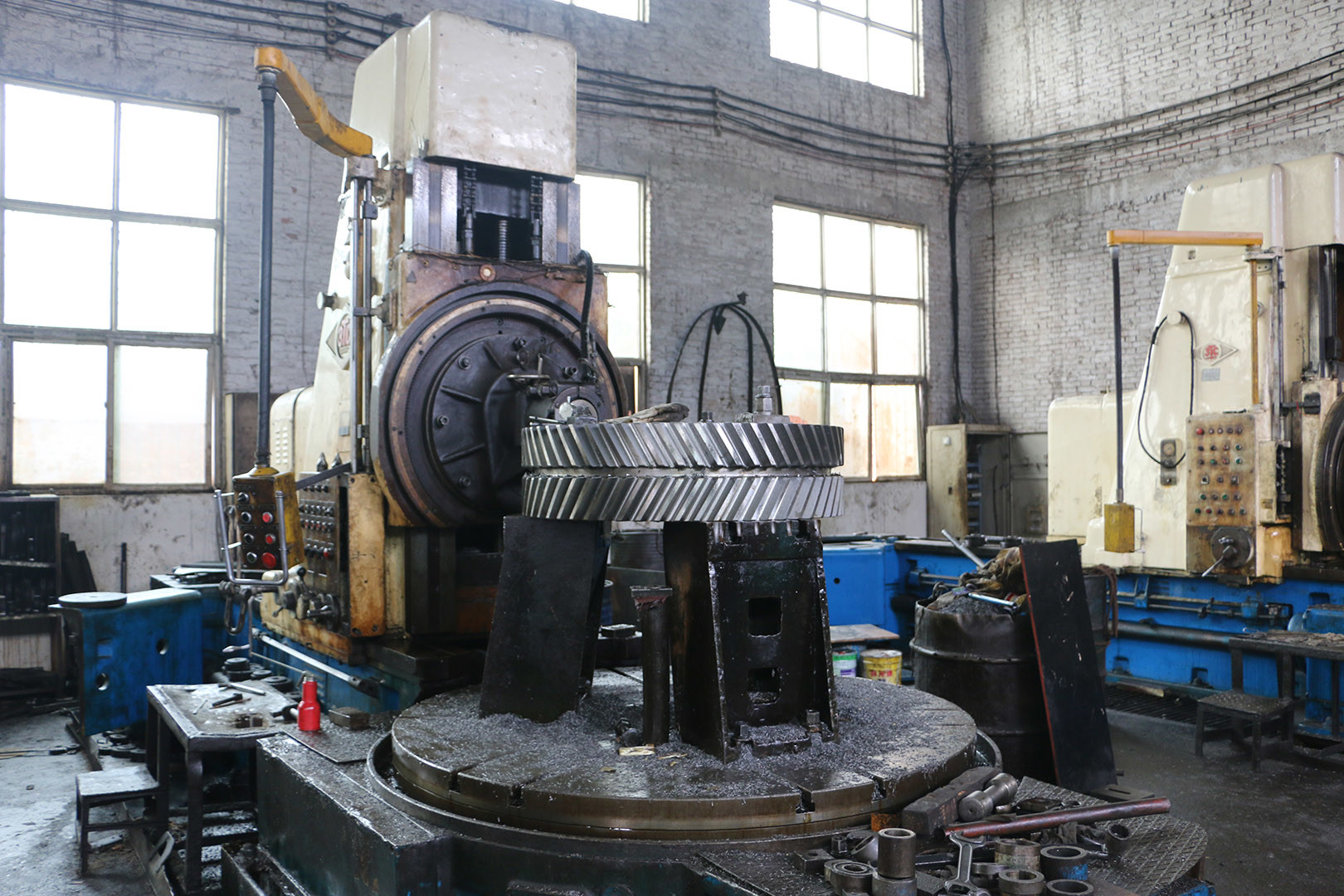

Images de l'équipement

Vitesse en arête de poisson hélicoïdale forgée 230-260HB de double en acier de SAE 4340 0

Vitesse en arête de poisson hélicoïdale forgée 230-260HB de double en acier de SAE 4340 1
