| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB22082401 |
| Quantité de commande min: | 1 morceau |
| Prix: | $1000/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| le matériel: | SAE 4340 | Type de profil d'engrenage: | Double vitesse hélicoïdale |
|---|---|---|---|
| Traitement thermique: | Extinction et gâchage | Dureté: | 260 à 300 HB |
| fabrication: | Fraisage de vitesse | Classe de qualité: | OIN 8-9 |
| Mettre en évidence: | Double catégorie hélicoïdale d'OIN 8-9 de vitesses,Vitesse en arête de poisson hélicoïdale de double d'OEM,Vitesses hélicoïdales en arête de poisson d'ODM doubles |
||

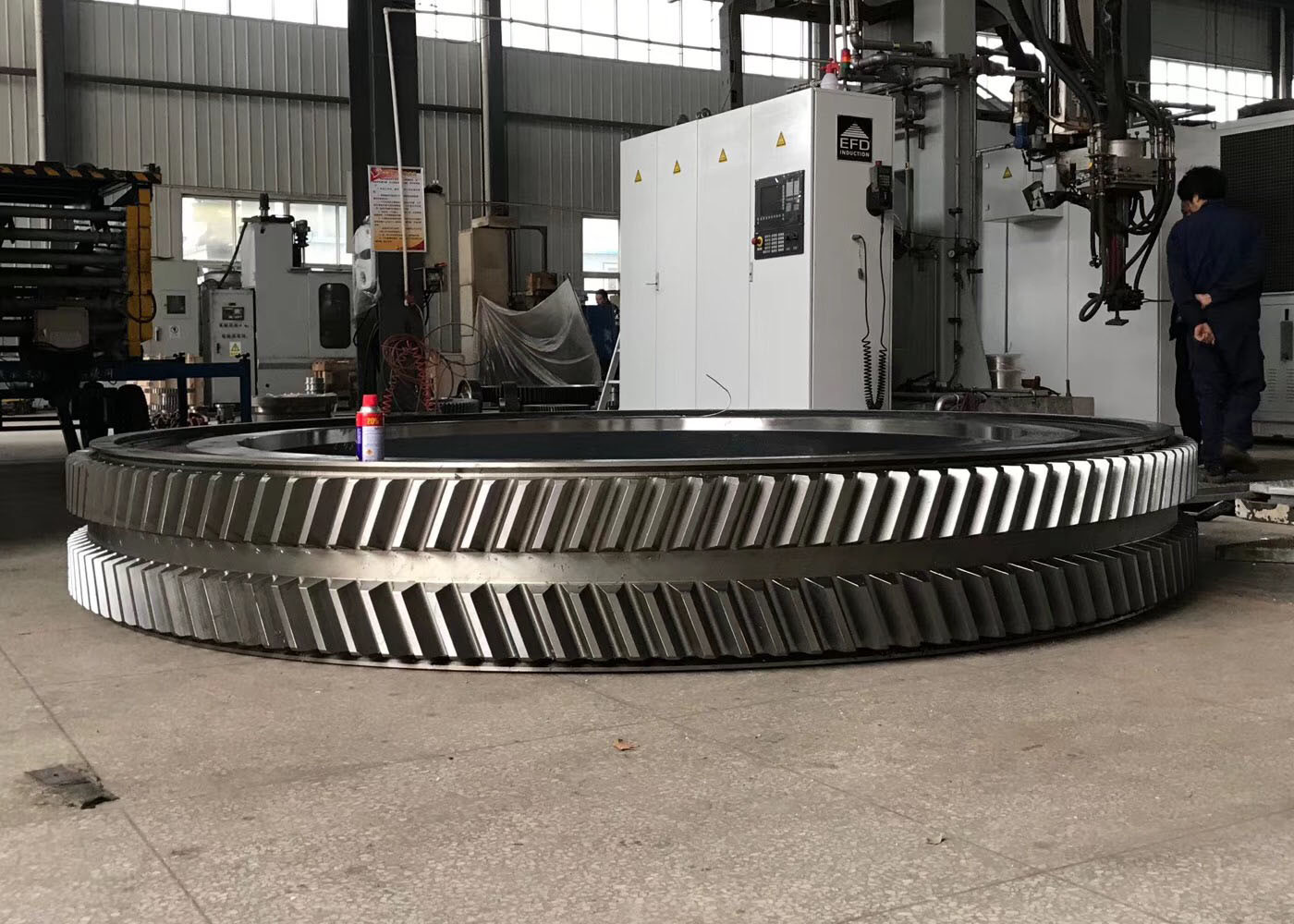

Roue dentée hélicoïdale double en acier forgé SAE 4340 - Engrenages hélicoïdaux doubles
1) Description de l'engrenage hélicoïdal double
Engrenage hélicoïdal double avec des dents hélicoïdales à la fois à gauche et à droite.
La forme en double hélice équilibre les forces de poussée inhérentes.
2) Applications des engrenages hélicoïdaux doubles
L'engrenage hélicoïdal double est largement utilisé pour l'industrie lourde qui doit éliminer les forces de poussée.
La vitesse de rotation n'est généralement pas élevée pour les engrenages hélicoïdaux doubles.
| Produits | Engrenage hélicoïdal double |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Engrenage cylindrique |
| Fabrication | Fraisage d'engrenages |
| Rectification des dents | √ |
| Module (M) | Fabriqué sur mesure |
| Nombre de dents (Z) | 97 |
| Angle de pression (α) | 20° |
| Angle d'avance | 23° |
| Qualité de précision des dents | Grade ISO 8-9 |
| Traitement thermique | Trempe et revenu |
| Dureté de surface | 260-300HB |
| COMPARAISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Coupe Fraisage
Traitement thermique Rectification Inspection
