| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB22082204 |
| Quantité de commande min: | 1 morceau |
| Prix: | $1000/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| Matériel: | SAE 4340 | Angle de la hélice: | 5° |
|---|---|---|---|
| Dureté: | 260 à 300 HB | DP: | 1.5 |
| Module: | 16,933 | Largeur de visage: | 609.6 |
| Mettre en évidence: | axe de vitesses hélicoïdal du double 24T,Double axe de vitesse hélicoïdal de SAE 4340,Double axe hélicoïdal de cannelure de SAE 4340 |
||

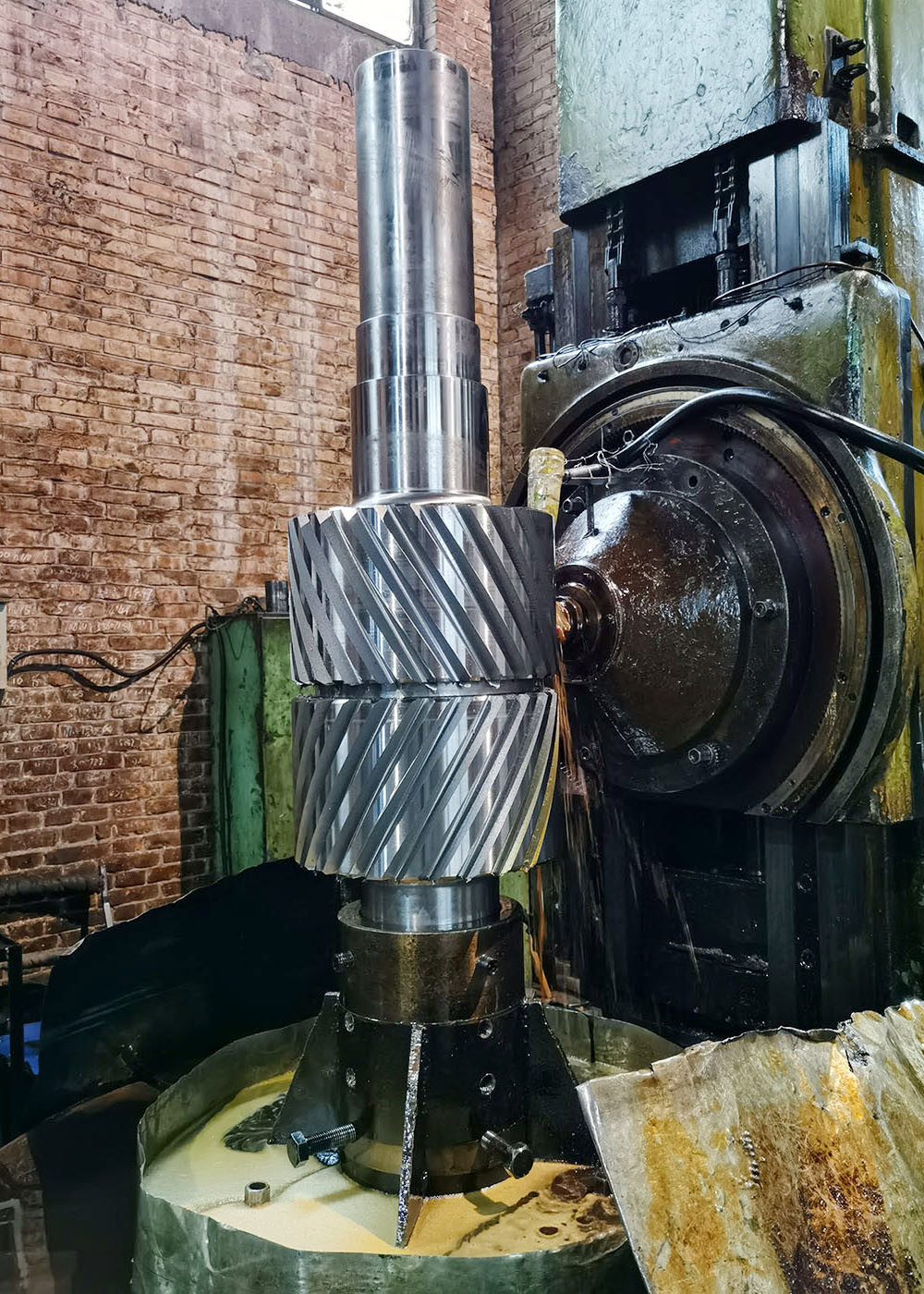

SAE 4340 DP 1.5 24T en acier à double hélice
1) Caractéristiques des engrenages à double hélice
a) Les engrenages à double hélice sont semblables à un engrenage à ver mais les dents sont sur deux côtés opposés de l'engrenage, ce qui donne un rapport de réduction de 1:2.
b) Les engrenages à double hélice ont une capacité de charge très élevée et sont adaptés aux applications lourdes.
c) Ils ont un grand nombre de dents, ce qui contribue à réduire l'accumulation de chaleur, de sorte qu'ils peuvent durer plus longtemps.
d) Ils offrent un taux de réduction accru par rapport aux engrenages à vers standard.
e) Les engrenages hélicoïdaux peuvent être utilisés avec des arbres parallèles ou non parallèles.
f) Le profil des dents est plus efficace que celui d'un engrenage à vers.
g) Les engrenages à double hélice ont moins de pièces que les engrenages à ver.
h) Ils produisent peu de bruit.
| Produits | engrenages à double hélice |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Traction des engins |
| Le grincement des dents | √ |
| DP | 1.5 |
| Nombre de dents (Z) | 24 |
| Angle de pression (α) | 20° |
| Angle de plomb | 5° |
| Grade de précision des dents | Niveau ISO 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface | 260 à 300HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
