| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | WG22082101 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $350/Set |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 58 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 600 ensembles/mois |
| Matériel: | AISI 4140 | Type de profil: | ZA |
|---|---|---|---|
| Diamètre extérieur: | 25,2 | Longueur: | 178 |
| Largeur de visage: | 40 | Module: | 2 |
| Mettre en évidence: | Arbre à vis sans fin en acier et engrenage à vis sans fin,arbre à vis sans fin AISI 4140 Stee,arbre à engrenage à vis sans fin à 2 modules |
||
Parties de transmission en acier AISI 4140 personnalisées

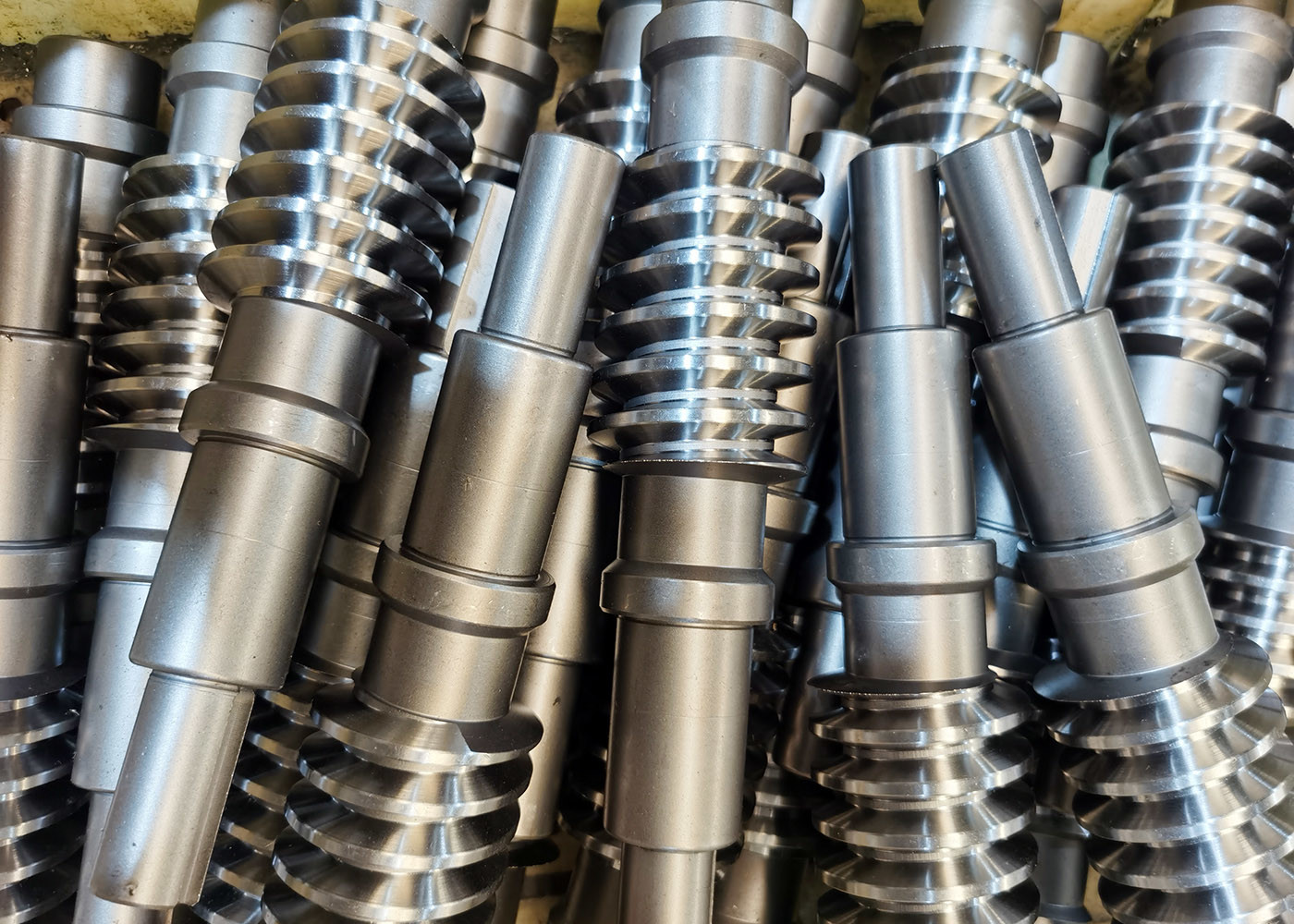

1) Description de l'arbre à vers et de l'engrenage à vers
L'engrenage de ver est généralement en maille avec un engrenage d'éperon ou un engrenage hélicoïdal, qui est appelé l'engrenage, la roue ou le ver Je veux dire, la roue.
Les ensembles de vers et d'engrenages sont un moyen simple et compact d'obtenir un rapport de couple élevé et de vitesse basse.
Par exemple, les engrenages hélicoïdaux sont normalement limités à des rapports d'engrenages inférieurs à 10:1 tandis que les ensembles ver et engrenage varient de 10:1 à 500:1.
| Produits | Les engrenages et les arbres à vers |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Équipement à ver |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de plomb | La coutume |
| Grade de précision des dents | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
