| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | WG22080902 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $350/Set |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 58 jours |
| Conditions de paiement: | L/C, T/T, Western Union, D/P |
| Capacité d'approvisionnement: | 600 ensembles/mois |
| Matériel: | 20CrNiMo | Type de profil: | Paire d'engrenages de vers cylindriques |
|---|---|---|---|
| Diamètre d'astuce: | 130 mm | Traitement thermique: | Carburation |
| Longueur: | 620mm | Le fil: | 3 |
| Mettre en évidence: | Arbre d'entraînement à vis sans fin en acier 20CrNiMo,meulage de profil d'assemblage d'arbre à vis sans fin,assemblage d'arbre à vis sans fin en acier 20CrNiMo |
||

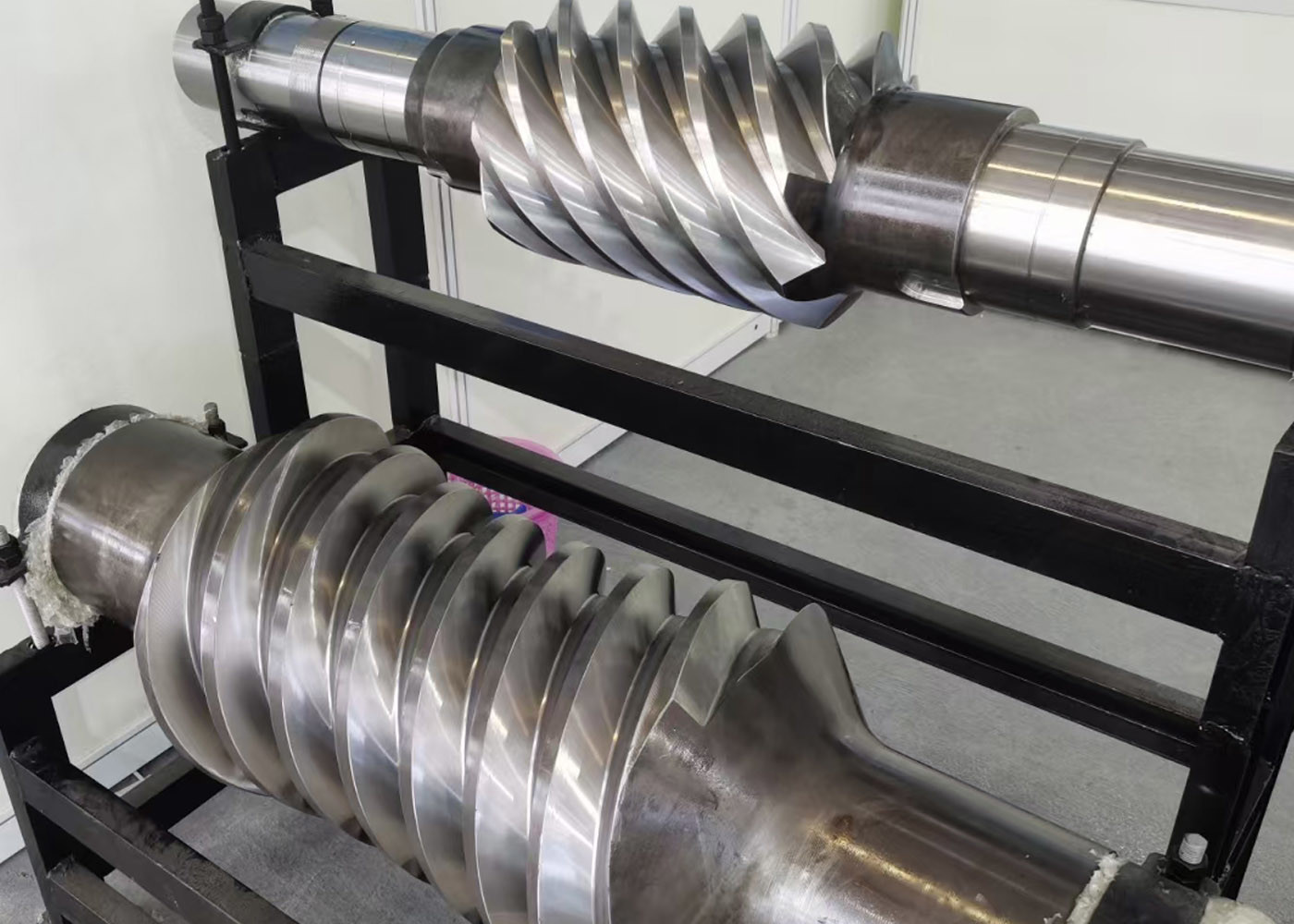

20CrNiMo Profil de vers d'acier de broyage de l'arbre de vers pour les applications lourdes
1) Description de l'engrenage et de l'arbre à vers
Les engrenages à vers sont un ancien style d'engrenage, et une version de l'une des six machines simples.
Fondamentalement, un engrenage de ver est une vis contre ce qui ressemble à un engrenage d'entraînement standard avec
dents légèrement inclinées et courbes
2) Types d'engins et d'arbre à vers
a) Paire cylindrique d'engrenages à vers
b) Paire d'engrenages d'enveloppe
3) Comment fonctionnent l'engrenage et l'arbre à vers
Un moteur électrique ou moteur applique une puissance de rotation via le ver.
La roue est poussée contre la charge.
| Produits | Les engrenages et les arbres à vers |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Équipement à ver |
| Produits manufacturés | Travaux d'engrenage |
| Le grincement des dents | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de plomb | La coutume |
| Grade de précision des dents | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
