Lieu d'origine: | La Chine |
---|---|
Nom de marque: | YIZGEAR |
Numéro de modèle: | DB220804006 |
Quantité de commande min: | 1 morceau |
Prix: | $600/ Piece |
Détails d'emballage: | Caisse de contreplaqué |
Délai de livraison: | 75 jours |
Conditions de paiement: | L/C, D/P, T/T, Western Union |
Capacité d'approvisionnement: | 100 morceaux/mois |
Matériel: | AISI 8620 | Modèle de profil: | Double vitesse hélicoïdale |
---|---|---|---|
Traitement thermique: | Extinction et gâchage | Marque: | Produit d'origine |
Méthode de fabrication: | Fraisage de vitesse | Longueur: | 2120mm |
Mettre en évidence: | Double axe de vitesse hélicoïdal d'AISI 8620,Double axe hélicoïdal d'engrenage de transmission,Axe de vitesse hélicoïdal pour la pompe de boue |

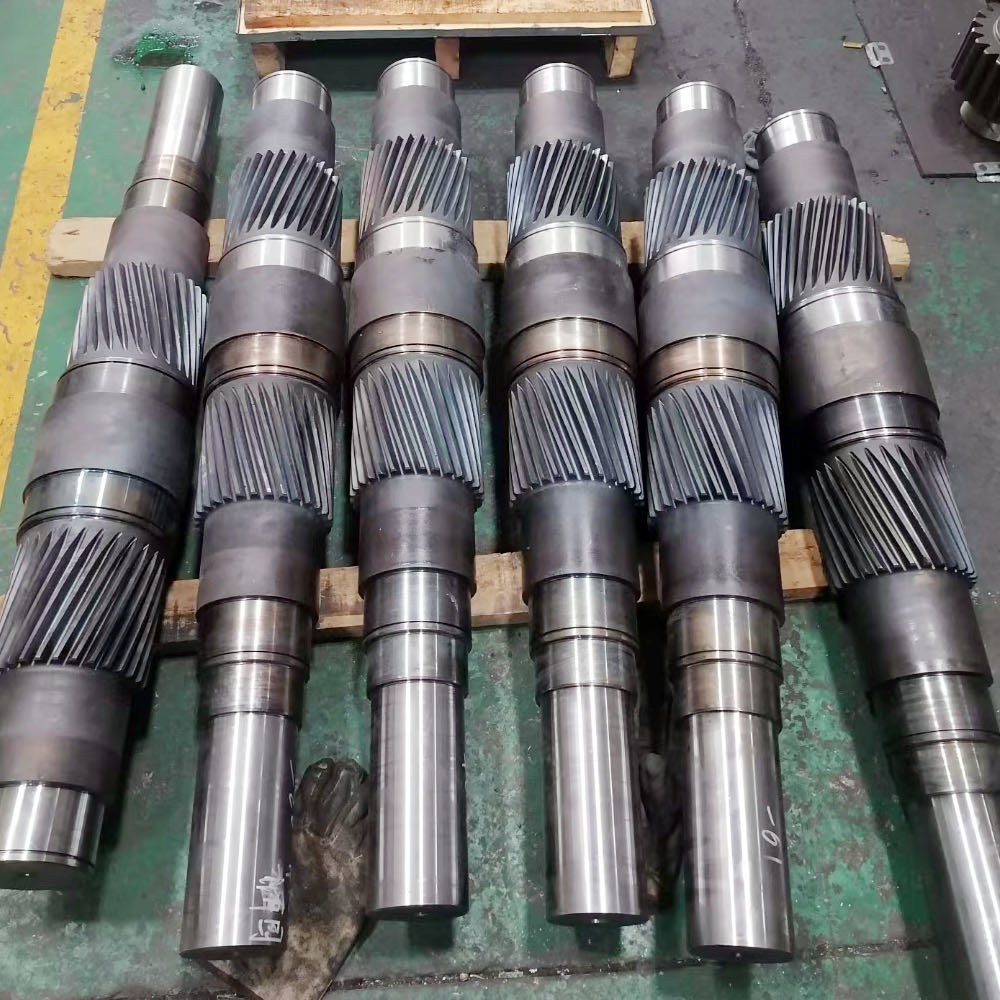

AISI 8620 Arbre à engrenages en acier à double hélice pour pompe à boues
1) Applications des engins à double hélice
Les engrenages à double hélice sont adaptés aux besoins de transmission de haute puissance tels que dans les grues,
les entraînements ou turbines marins.
2) Caractéristiques des engins à double hélice
a) Deux engrenages hélicoïdaux doivent être alignés avec précision, sinon la force de poussée n'équilibrera pas correctement et
la conséquence sera une vibration défavorable.
b) Les engrenages à double hélice peuvent offrir une efficacité plus élevée que les engrenages à hélice unique.
Produits | engrenages à double hélice |
Fabriqué sur mesure | √ |
Type de profil d'engrenage | engrenages cylindriques |
Produits manufacturés | Traction des engins |
Le grincement des dents | √ |
Module (M) | Fabriqué sur mesure |
Nombre de dents (Z) | 26 |
Angle de pression (α) | 20° |
Angle de plomb | 25° |
Grade de précision des dents | Niveau ISO 8 à 9 |
Traitement thermique | Éteindre et tempérer |
Dureté de surface | 260 à 300HB |
Comparaison des codes de qualité de l'acier | |||||
Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 |
