Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes
  • Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes
  • Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes
  • Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes

Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes

Lieu d'origine La Chine
Nom de marque YIZGEAR
Numéro de modèle DB220804005
Détails du produit
Type de profil:
Équipement hélicoïdal double
Largeur:
80 mm
Processus de fabrication:
Gear
Numéro dentaire:
35T
Classe de qualité:
OIN 8-9
Voie de clavier:
120 mm
Mettre en évidence:

Vitesses hélicoïdales de double de ZG 42CrMo

,

Double roue de vitesse hélicoïdale 35T

,

vitesse 35T fraisant de doubles vitesses hélicoïdales

Conditions de paiement et d'expédition
Quantité de commande min
1 morceau
Prix
$700/ Piece
Détails d'emballage
Caisse de contreplaqué
Délai de livraison
75 jours
Conditions de paiement
L/C, D/P, T/T, Western Union
Capacité d'approvisionnement
100 morceaux/mois
Description du produit

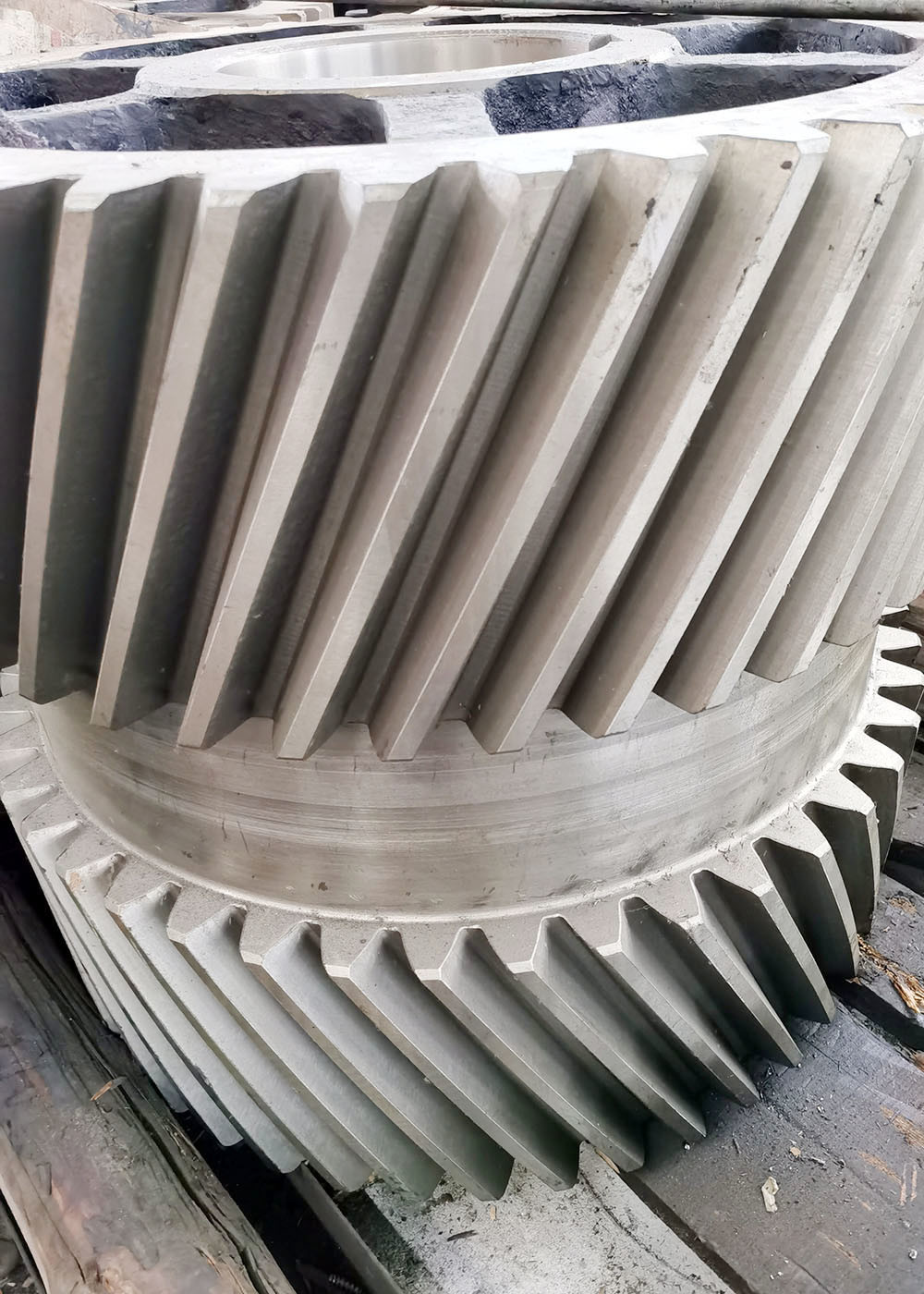

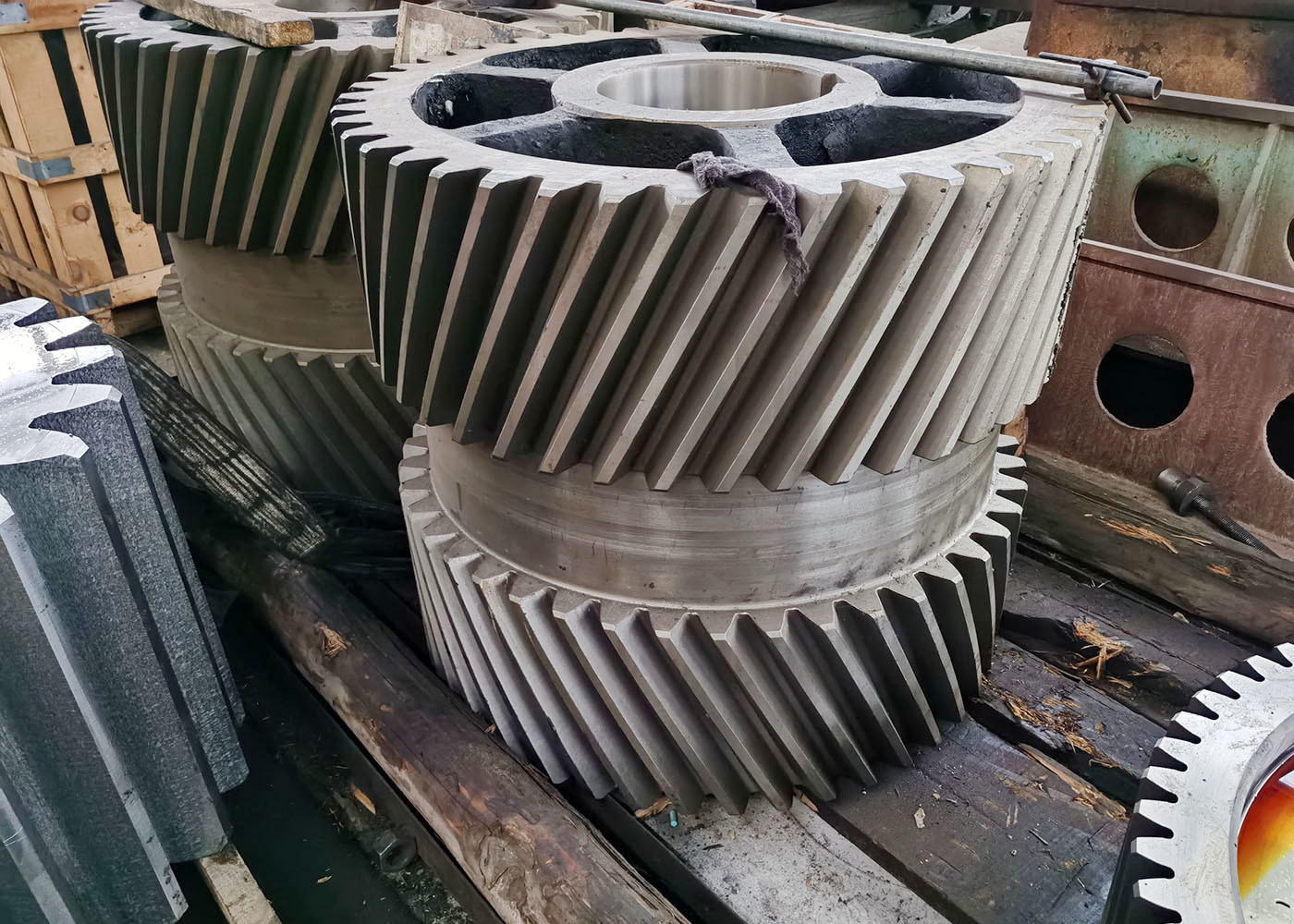

Acier de fonte ZG 42CrMo roue à engrenages à double hélice

1) Description de l'engin à double hélice

Les engins à double hélice sont constitués de deux engins identiques reliés sur le même axe et ayant des dents dans des directions opposées.

(l'un a une hélice gauche et l'autre une hélice droite).

2) Caractéristiques des engins à double hélice

a) La force de poussée résultante développée dans un double engrenage hélicoïdal est nulle.

b) Les engrenages à double hélice peuvent transmettre une puissance plus importante.

c) L'angle d'hélice élevé peut être utilisé de manière avantageuse dans les engins à double hélice

d) Les engrenages à double hélice peuvent fournir une efficacité plus élevée.

Produits engrenages à double hélice
Fabriqué sur mesure √
Type de profil d'engrenage engrenages cylindriques
Produits manufacturés Travaux d'engrenage
Le grincement des dents √
Module (M) Fabriqué sur mesure
Nombre de dents (Z) 35
Angle de pression (α) 20°
Angle de plomb 22°
Grade de précision des dents Niveau ISO 8 à 9
Traitement thermique Éteindre et tempérer
Dureté de surface 260 à 300HB



Comparaison des codes de qualité de l'acier
Chine/Royaume-Uni ISO (en anglais) Le GOST Pour l'ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 Pour les appareils à commande numérique 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 La SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 La SNCM420 　

Équipement de production

Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 0Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 1Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 2

Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 3Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 4Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 5

Processus de production

Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 6Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 7Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 8

Coupe et fraisage

Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 9Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 10Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 11

Inspection du broyage par traitement thermique
Des engrenages à double hélice personnalisés avec 35 dents et un angle de pression de 20° pour des applications lourdes 12
