| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB220804002 |
| Quantité de commande min: | 1 morceau |
| Prix: | $500/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| Marque: | Produit d'origine | Type de profil d'engrenage: | Double vitesse hélicoïdale |
|---|---|---|---|
| Nombre de dent: | 43 | Dureté: | 58-62 HRC |
| DP: | 6.35 | Classe de qualité: | Niveau ISO 6 à 7 |
| Mettre en évidence: | vitesses hélicoïdales du double 17CrNiMo6,double DP en arête de poisson 6,35 de vitesse |
||

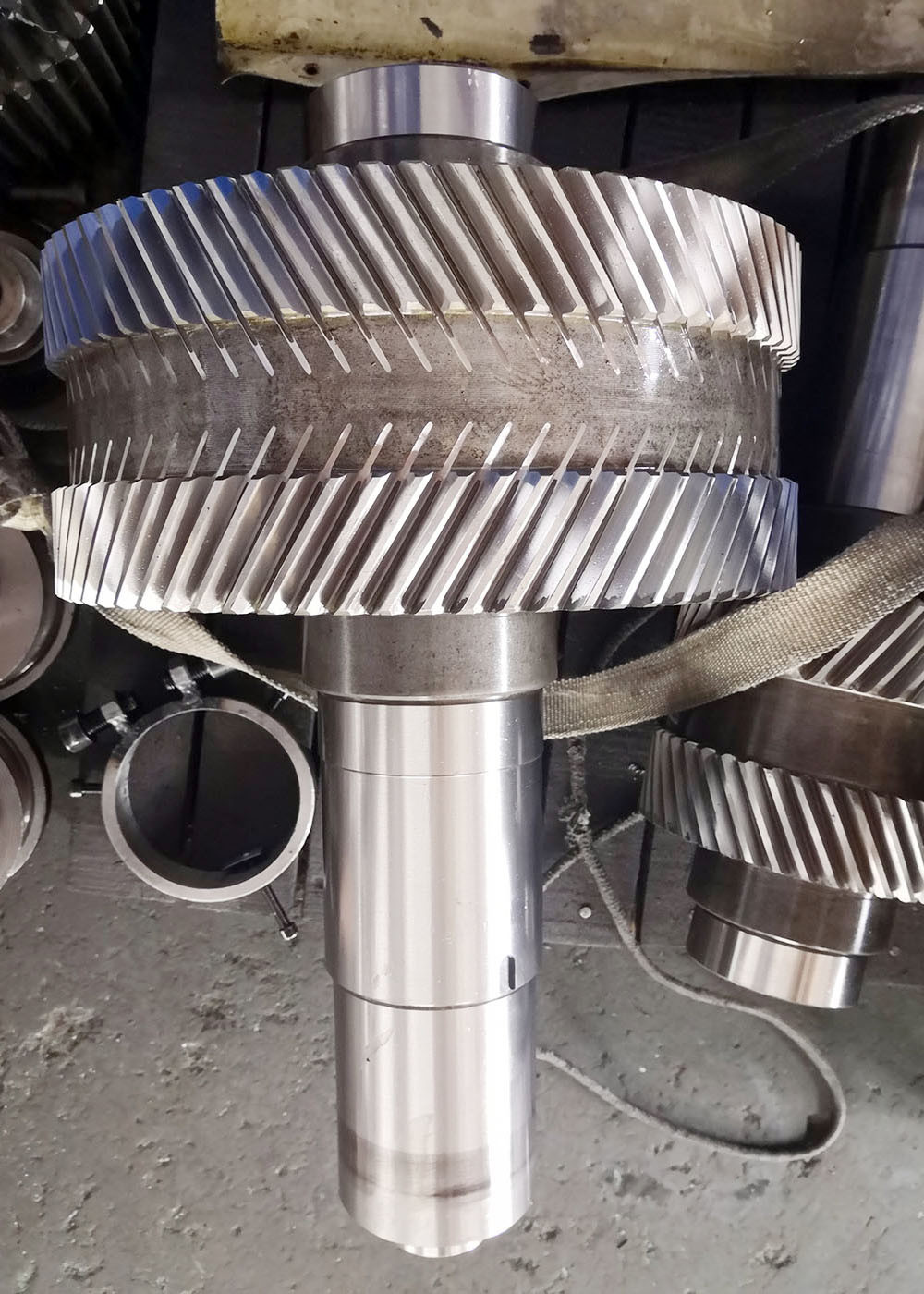

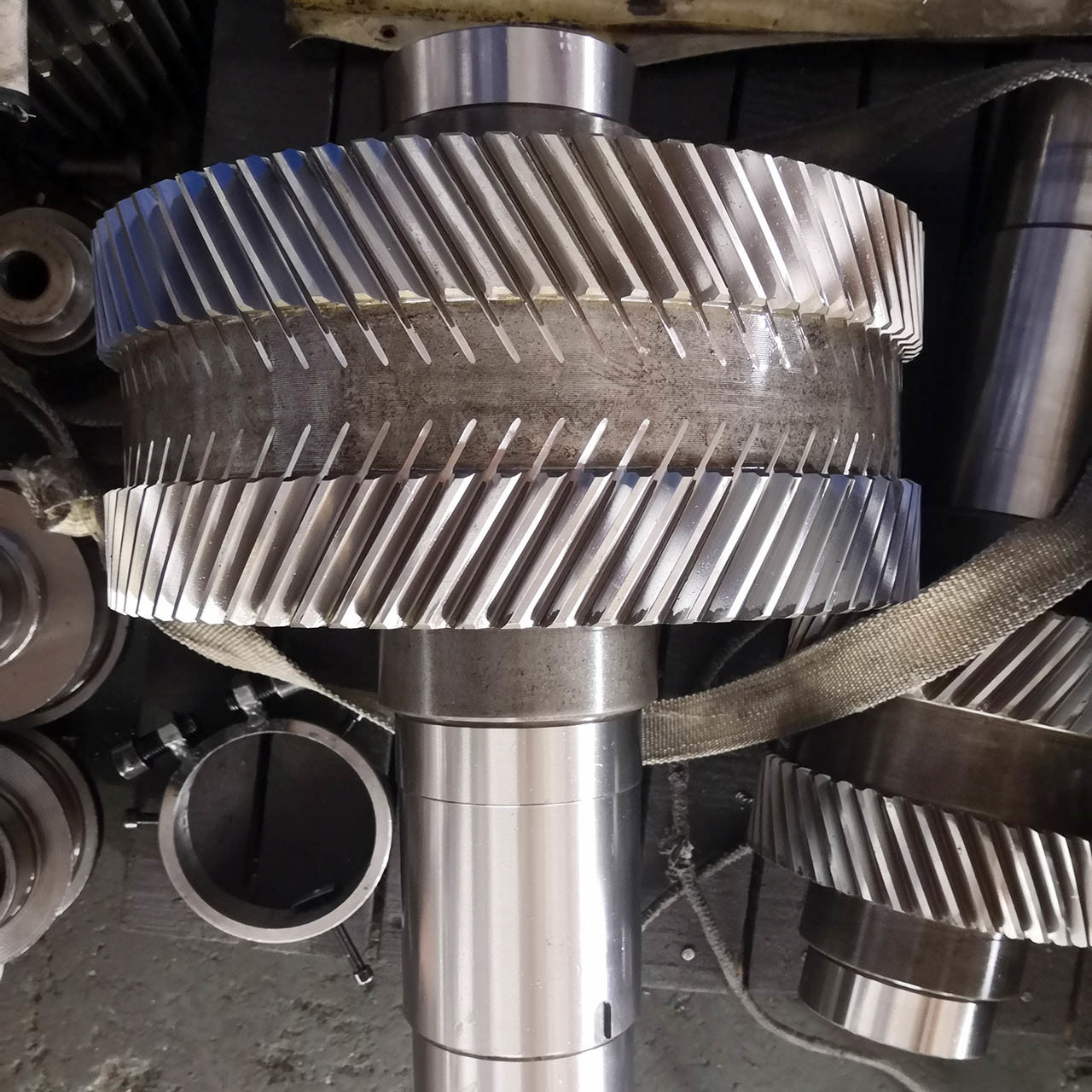

DP 6.35 17CrNiMo6 équipement d'engrenage de broyage à double hélice pour réducteur d'engrenage
1) Description de l'engrenage à double hélice
L'engrenage double hélicoïdal se caractérise par une disposition symétrique de deux dents d'engrenage identiques avec exactement
des angles opposés de l'hélice.
2) Caractéristique de l'engrenage à double hélice
Les forces axiales des engrenages à double hélice dans la boîte de vitesses se neutralisent.
3) Avantages des engins à double hélice
a) Ils développent des réactions de poussée opposées annulant ainsi la force de poussée dans l'engrenage lui-même.
b) La force axiale nette qui agit sur les roulements est nulle.
c) La capacité de transmission de l'énergie est très élevée.
d) En utilisant cette ligne de haute hauteur, des vitesses peuvent être atteintes.
| Produits | engrenages à double hélice |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Le broyage des engins |
| Le grincement des dents | √ |
| Module (M) | 6.35 |
| Nombre de dents (Z) | 43 |
| Angle de pression (α) | 20° |
| Angle de plomb | 31° |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 |
|
