| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HB220803001 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $3000/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 82 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 220 ensembles/mois |
| Module: | 32 | Dureté: | 260 à 280 HB |
|---|---|---|---|
| Marque: | Produit d'origine | Diamètre d'astuce: | 4500 |
| Largeur: | 120 mm | Matériel: | 40CrNiMoA |
| Mettre en évidence: | vitesses 40CrNiMo en arête de poisson en acier,Type vitesse hélicoïdale de V de double,32 vitesses en arête de poisson de module |
||
1) Caractéristiques des engins à hareng
a) Convient pour les applications lourdes.
b) L'engrenage de l'os de hareng équilibre les forces de poussée inhérentes.
c) Difficiles à fabriquer, ne pouvant pas être coupés par des machines à engrenages simples.
2) Description des engins à hareng

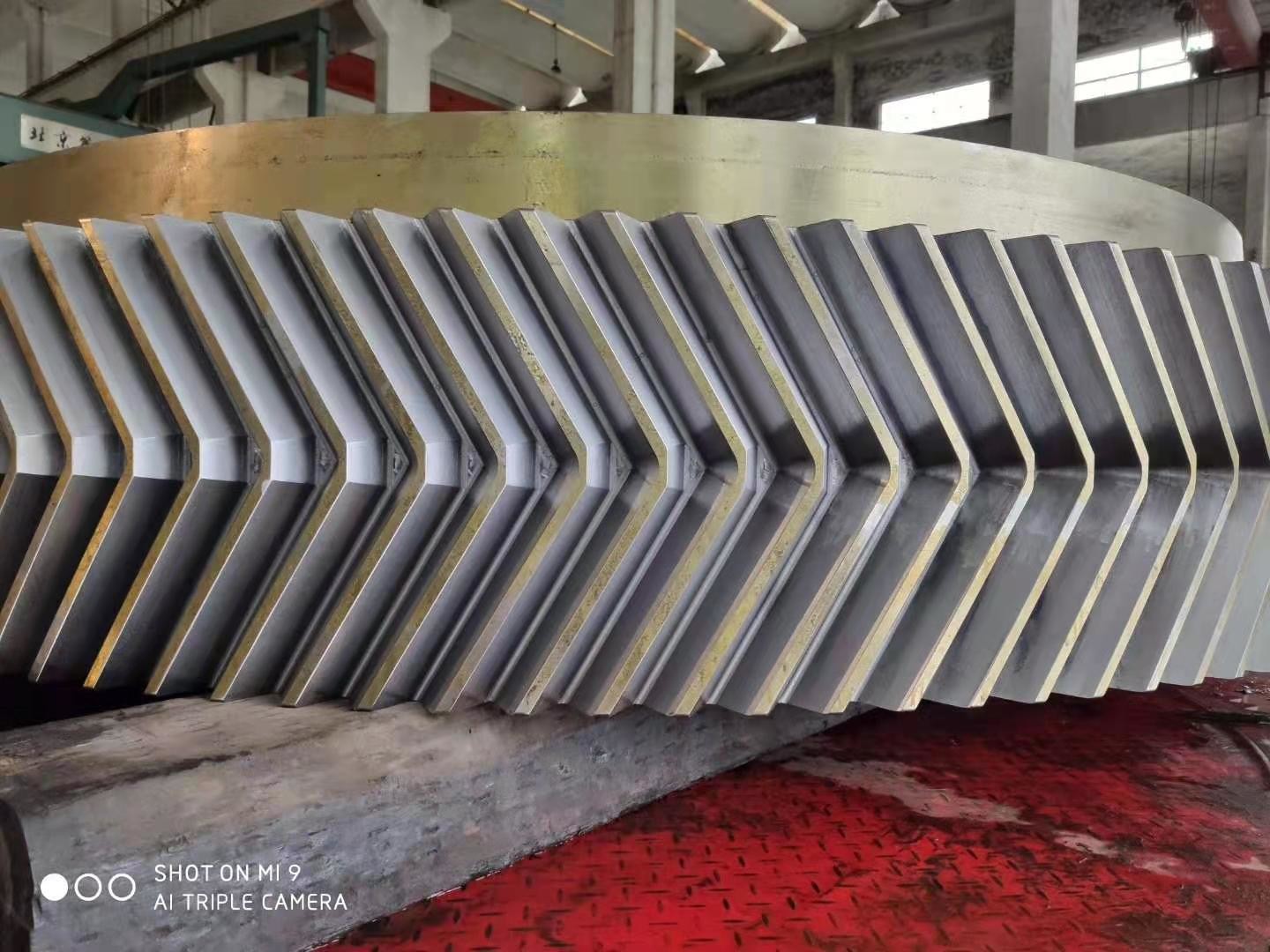

Cet engrenage à os de hareng de grande taille a été fabriqué en acier forgé 40CrNiMoA
Traitement thermique de l'éteinture et du trempage des matériaux
Travaux d'usinage-Tournage
Traitement des dents d'engrenage
| Produits | Ensemble d'engrenages à hareng |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 32 |
| Nombre de dents (Z) | 102 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 25° |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Durcissement par induction |
| Dureté de surface | 50 à 55 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
