| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB22072202 |
| Quantité de commande min: | 1 morceau |
| Prix: | $1000/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| Matériau: | 20CrNiMo | Type de profil d'engrenage: | Double vitesse hélicoïdale |
|---|---|---|---|
| Traitement thermique: | Extinction et gâchage | Dureté: | 260 à 300 HB |
| Processus de fabrication: | Fraisage de vitesse | Classe de qualité: | OIN 8-9 |
| Mettre en évidence: | axe de vitesse 25T hélicoïdal en arête de poisson,Double axe de vitesse hélicoïdal du DP 1,5 |
||

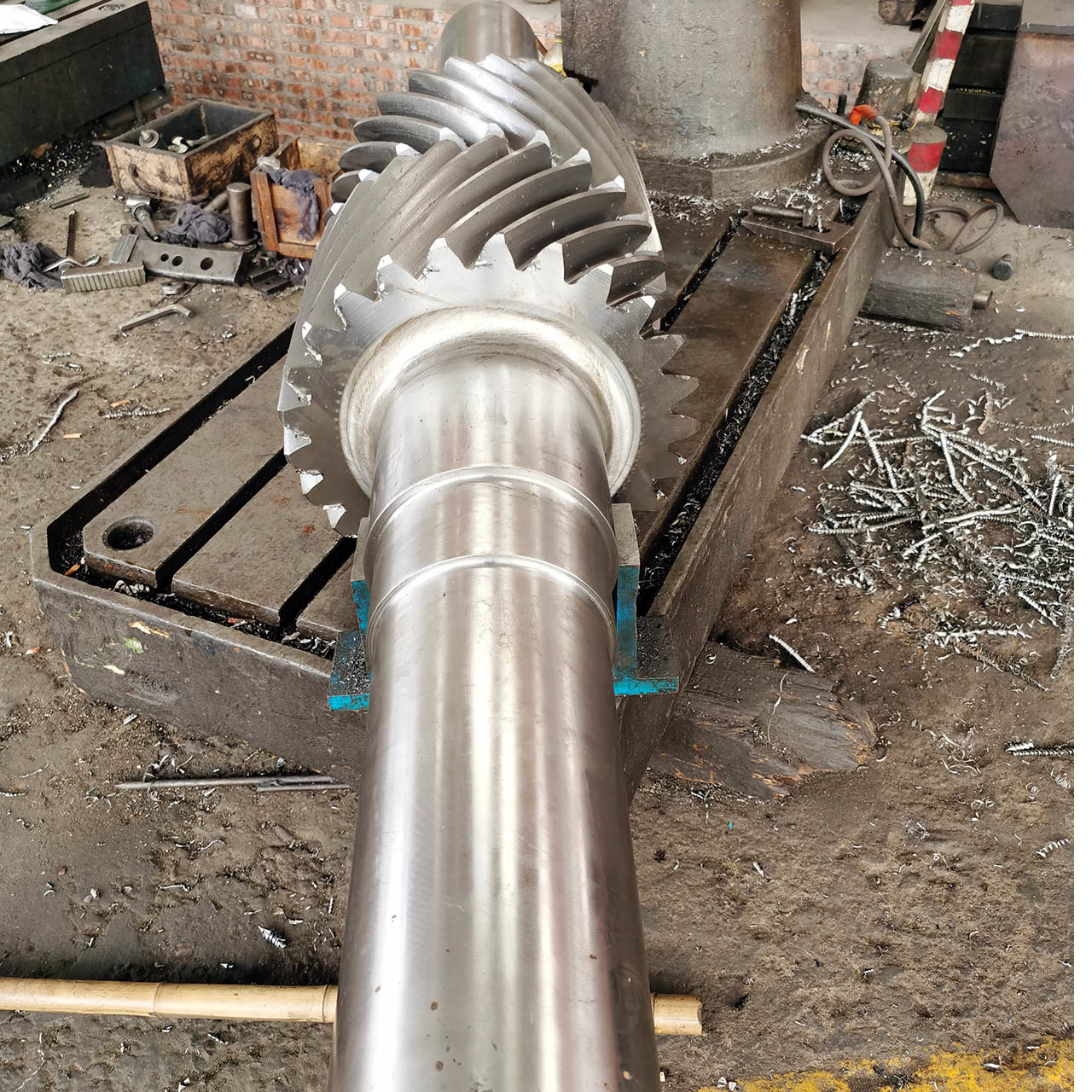

DP 1.5 25T Arbre d'engrenage hélicoïdal double pour équipement minier
1) Matériau de l'engrenage hélicoïdal double
Les aciers 42CrMo ou 40CrNiMoA sont largement utilisés pour l'engrenage hélicoïdal double et l'arbre d'engrenage.
2) Traitement thermique de l'engrenage hélicoïdal double
L'engrenage hélicoïdal double ne subit généralement qu'un traitement thermique de trempe et de revenu
3) Caractéristiques de l'engrenage hélicoïdal double
Engrenage hélicoïdal double avec des dents d'engrenage hélicoïdales à la fois à gauche et à droite.
| Produits | Engrenage hélicoïdal double |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Engrenage cylindrique |
| Fabrication | Fraisage d'engrenages |
| Rectification des dents | √ |
| Module (M) | 12.117 |
| Nombre de dents (Z) | 25 |
| Angle de pression (α) | 20° |
| Angle d'hélice | 15° |
| Qualité de précision des dents | Grade ISO 8-9 |
| Traitement thermique | Trempe et revenu |
| Dureté de surface | 260-300HB |
| COMPARISON DES GRADES DE CODES D'ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Coupe Fraisage
Traitement thermique Rectification Inspection
