| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB22072201 |
| Quantité de commande min: | 1 morceau |
| Prix: | $1000/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| Matériel: | 18CrNiMo7/ 17CrNiMo6 | Type de profil d'engrenage: | Double vitesse hélicoïdale |
|---|---|---|---|
| Traitement thermique: | Carburation | Dureté: | 58-62 HRC |
| Processus de fabrication: | Dentissage à l'équipement | Classe de qualité: | Niveau ISO 6 à 7 |
| Mettre en évidence: | vitesses hélicoïdales du double 17CrNiMo6,Engrenages de transmission de meulage de vitesse,4 doubles vitesses hélicoïdales de module |
||

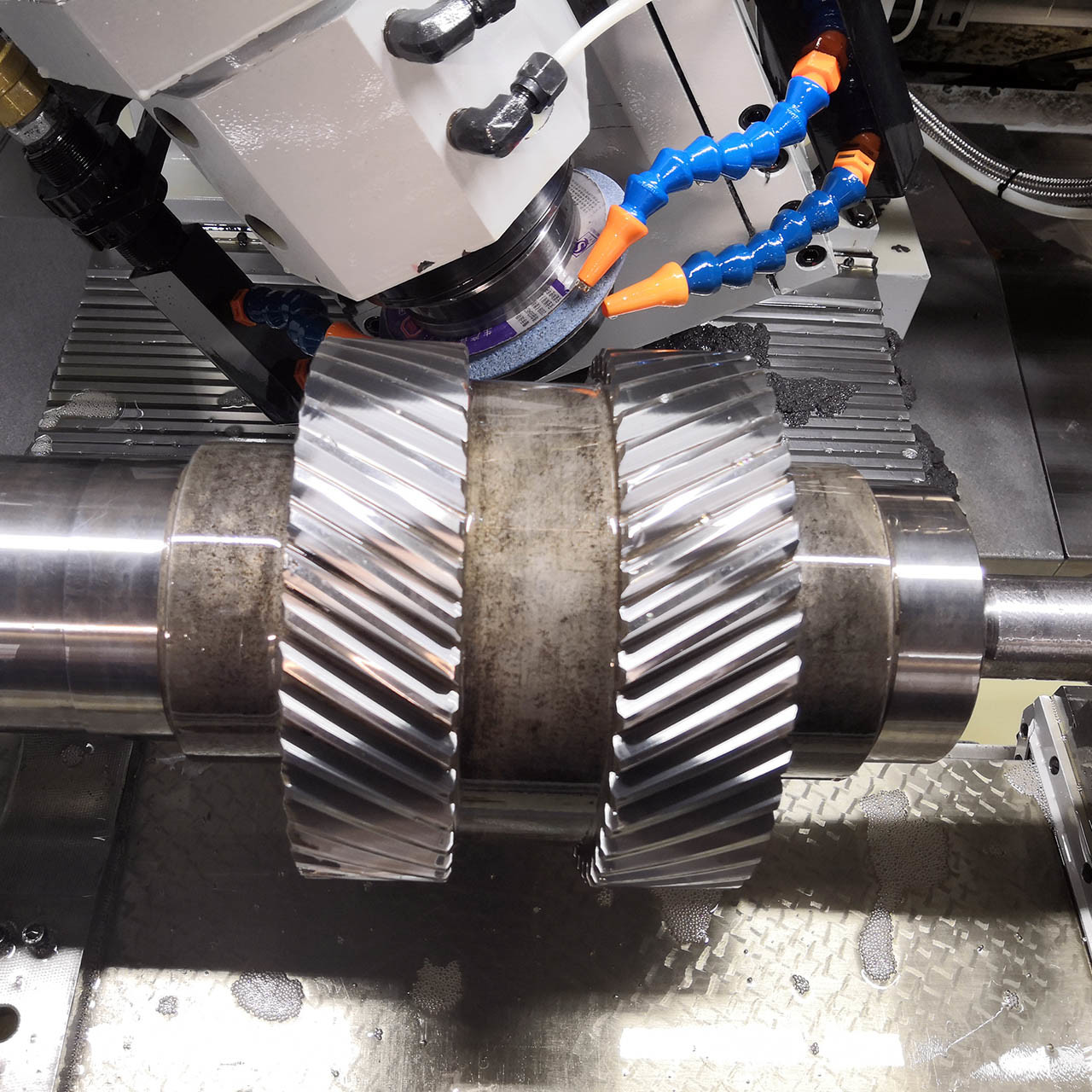

4 Module 17CrNiMo6 de broyage des engrenages Double engrenage hélicoïdal de boîte d'engrenages
1) Description de l'engrenage à double hélice
Un engrenage avec des dents hélicoïdales à la main gauche et à la main droite appelé double engrenage hélicoïdal.
2) Caractéristique de l'engrenage à double hélice
Le double hélice équilibre les forces de poussée inhérentes
3) Traitement thermique des engins à double hélice
Le traitement thermique par étanchéité et trempage est largement utilisé pour les engins à double chauffage.
Le traitement thermique par carburation peut également être envisagé pour les engins à double hélice si l'engrenage nécessite un broyage des profils d'engrenage.
| Produits | engrenages à double hélice |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Le broyage des engins |
| Le grincement des dents | √ |
| Module (M) | 4 |
| Nombre de dents (Z) | 43 et 77 |
| Angle de pression (α) | 20° |
| Angle de plomb | 31° |
| Grade de précision des dents | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 |
|
