| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | DB22082202 |
| Quantité de commande min: | 1 morceau |
| Prix: | $700/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 100 morceaux/mois |
| Module normal: | 4 | La dent n°.: | 43 |
|---|---|---|---|
| degré de précision: | ISO 7 | Processus de fabrication: | Meulage de vitesse |
| Dureté à coeur: | 269 à 285HB | Largeur de visage: | 55 |
| Mettre en évidence: | Engrenages hélicoïdaux doubles pour réducteur de vitesse,engrenages hélicoïdaux doubles 4 modules 43T,engrenages à chevrons 4 modules 43T |
||
Engrenage hélicoïdal double en acier DIN 18CrNiMo7, module 4, 43 dents, pour réducteur de vitesse
1) Description de l'engrenage hélicoïdal double
L'engrenage hélicoïdal double est constitué de deux engrenages identiques articulés sur le même axe et avec des dents dans des directions opposées.
(l'un a une hélice à gauche et l'autre a une hélice à droite).
2) Caractéristiques de l'engrenage hélicoïdal double
a) La force de poussée résultante développée dans un engrenage hélicoïdal double est nulle.
b) L'engrenage hélicoïdal double peut transmettre une puissance plus élevée.
c) Un angle d'hélice élevé peut être utilisé avantageusement dans les engrenages hélicoïdaux doubles
d) L'engrenage hélicoïdal double peut offrir un meilleur rendement.
| Produits | Engrenage hélicoïdal double |
| Fabriqué sur mesure | √ |
| Type de profil de denture | Engrenage cylindrique |
| Fabrication des dents d'engrenage | Taillage d'engrenages |
| Rectification des dents d'engrenage | √ |
| Module (M) | Fabriqué sur mesure |
| Nombre de dents (Z) | 43 |
| Angle de pression (α) | 20° |
| Angle d'hélice (β) | 31° |
| Qualité de précision des dents | Qualité ISO 8-9 |
| Traitement thermique | Trempe et revenu |
| Dureté de surface | 260-300HB |
| COMPARAISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Coupe Fraisage

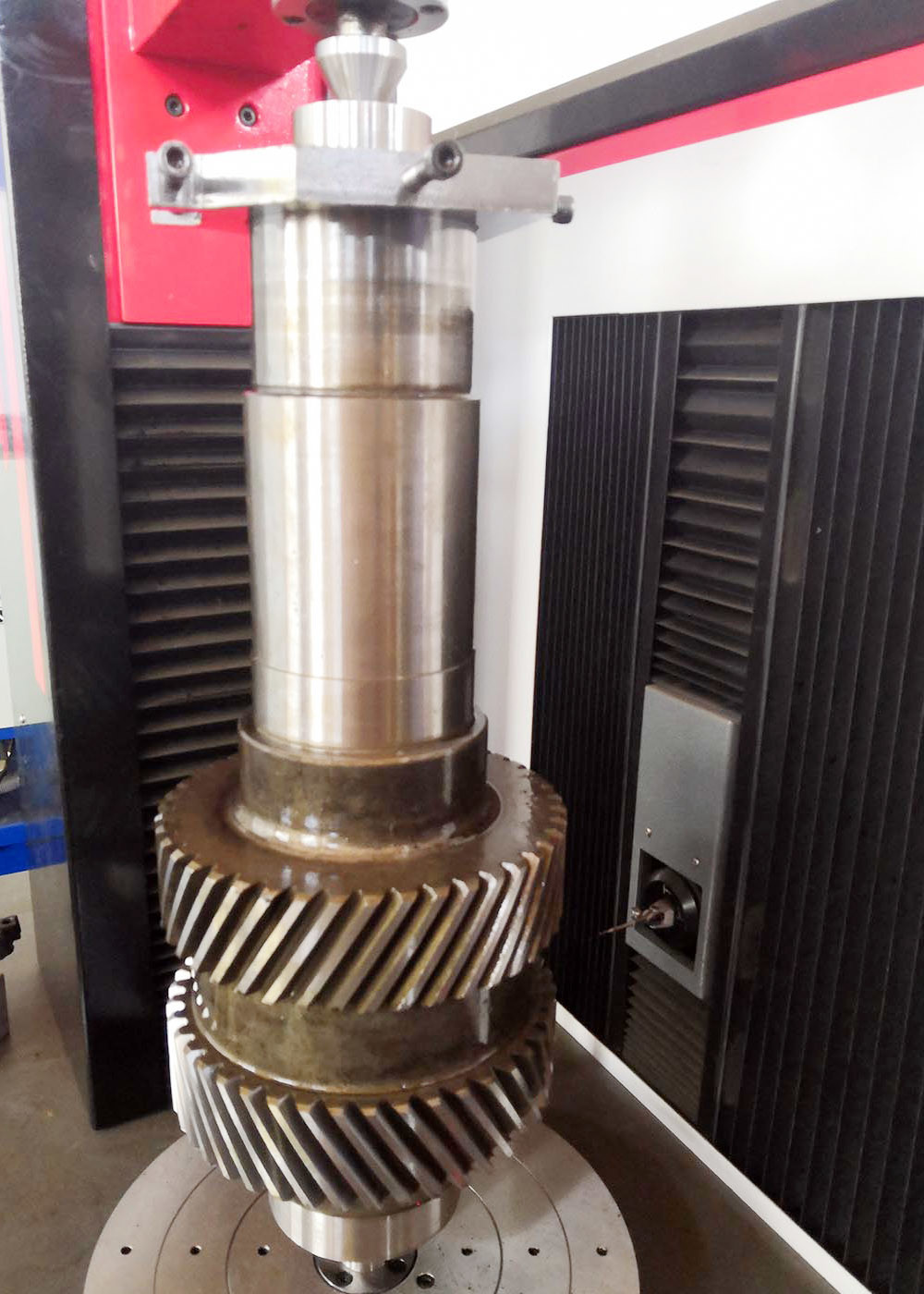

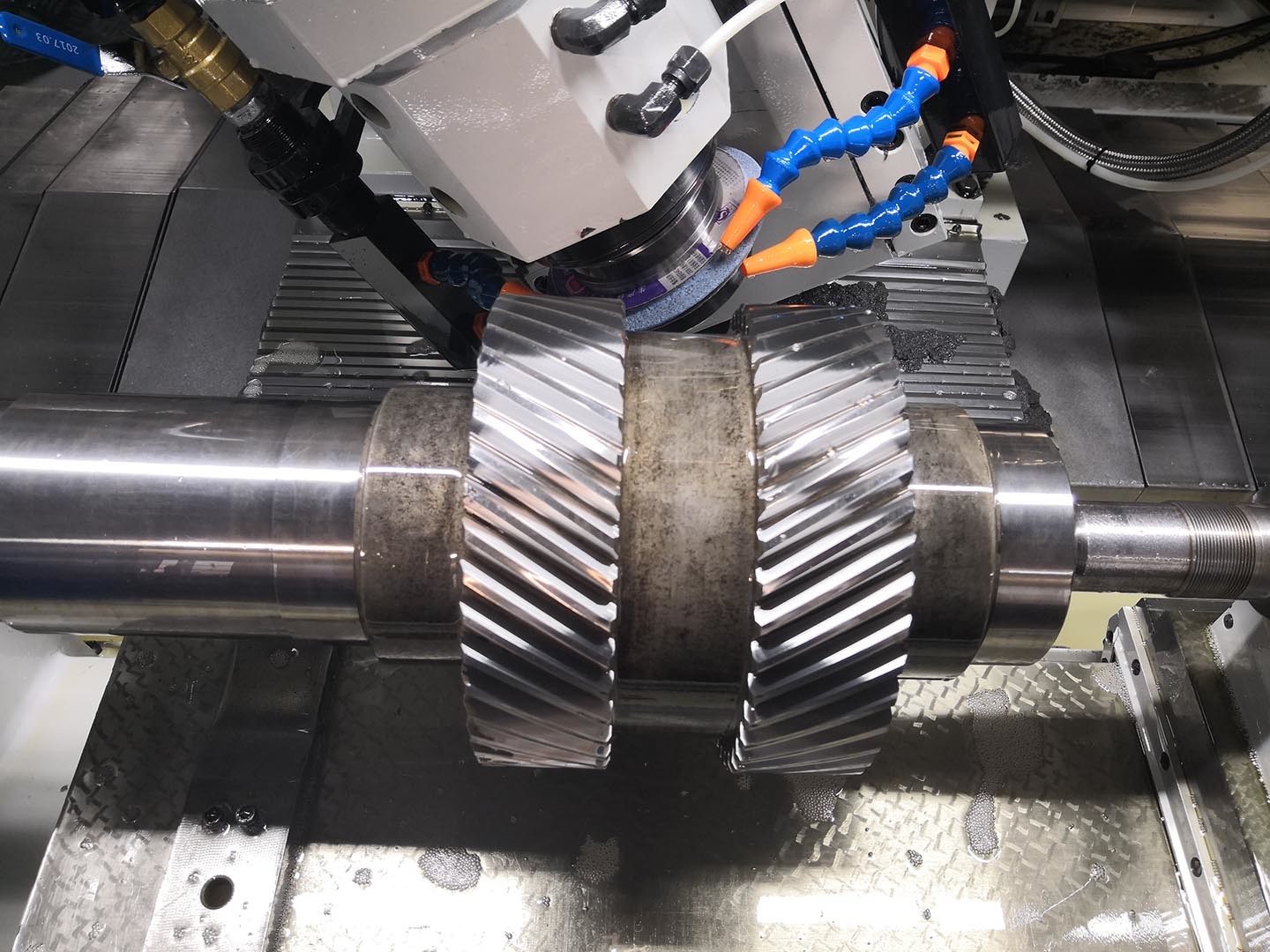

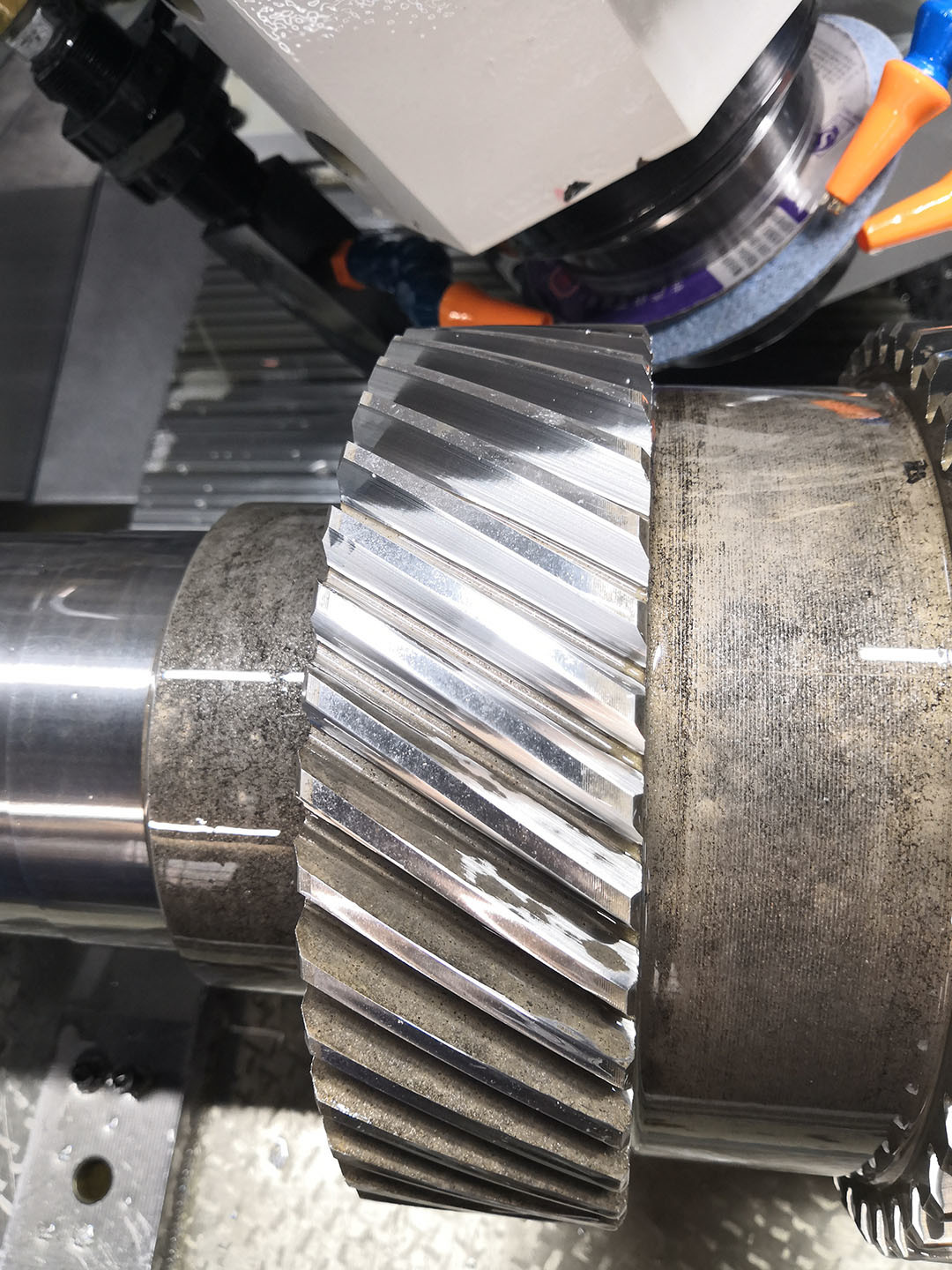

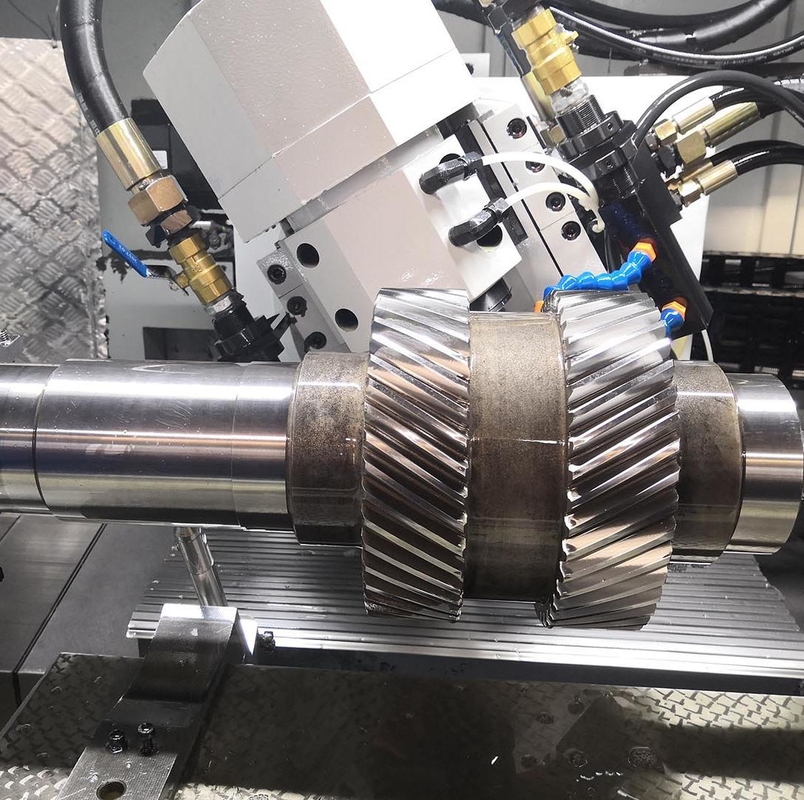

Traitement thermique Rectification Inspection
