| Lieu d'origine: | CHINE |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Type d'acier: | Forger l'acier | Type de fabrication: | Fraisage de vitesse |
|---|---|---|---|
| Profil de dent: | spirale | Angle en spirale: | 20° |
| le matériel: | Acier | Method: | Gear Grinding |
| Mettre en évidence: | Longue durée de vie des engrenages à béquille en spirale,Longue durée de vie des engrenages à béquille en spirale,Distribution des contraintes de contact engrenages à béquille en spirale |
||

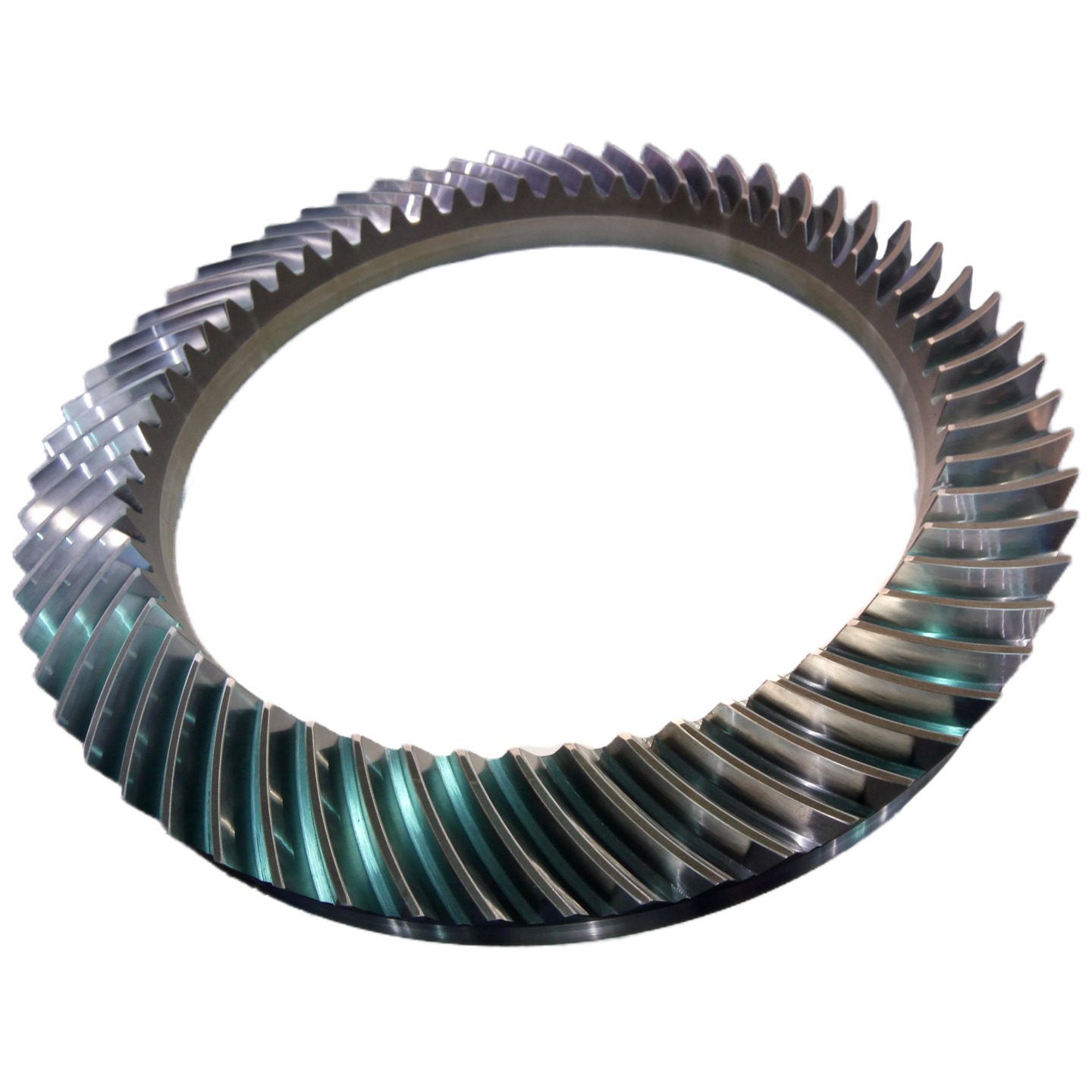

1) Description de l'engrenage conique spirale
Les engrenages coniques spiraux sont des engrenages coniques avec des lignes de dents en forme de spirale,
utilisés pour la transmission de puissance entre des arbres sécants.
2) Caractéristiques de l'engrenage conique spirale
a) La conception des dents hélicoïdales augmente le rapport de contact, ce qui se traduit par une transmission plus douce.
b) La répartition optimisée des contraintes de contact de surface des dents prolonge la durée de vie.
c) Ils peuvent supporter des vitesses de rotation et des capacités de charge plus élevées.
3) Principe de fonctionnement de l'engrenage conique spirale
Grâce à l'engrènement progressif du profil de la dent en spirale, les chocs et les vibrations sont réduits,
permettant une transmission de puissance continue.
4) Application de l'engrenage conique spirale
Machines-outils de haute précision, entraînements articulés de robots industriels.
| Produits | Engrenages coniques spiraux |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Gleason |
| Fabrication | Fraisage d'engrenages et rectification des dents d'engrenage |
| Rectification des dents | √ |
| Module (M) | Personnalisé |
| Nombre de dents (Z) | Personnalisé |
| Angle de pression (α) | Personnalisé |
| Angle d'attaque | Personnalisé |
| Grade de précision | Grade ISO 6 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARISON DES GRADES DE CODES D'ACIER | |||||
| CHINE/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Forgeage Usinage Coupe
Traitement thermique Rectification Inspection
