| Lieu d'origine: | CHINE |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Type de profil: | vitesse cylindrique | Traitement thermique: | Éteindre et tempérer |
|---|---|---|---|
| fabrication: | Fraisage de vitesse | Dureté: | HRC 58 à 62 |
| Profil des dents: | À hélice | Caractéristiques du produit: | Haute précision, résistance à l'usure, résistance à la corrosion |
| Technologie de traitement: | Machinerie à cnc | ||
| Mettre en évidence: | Arbre à engrenages de transmission d'usinage CNC,Envelopper le profil de la dent |
||

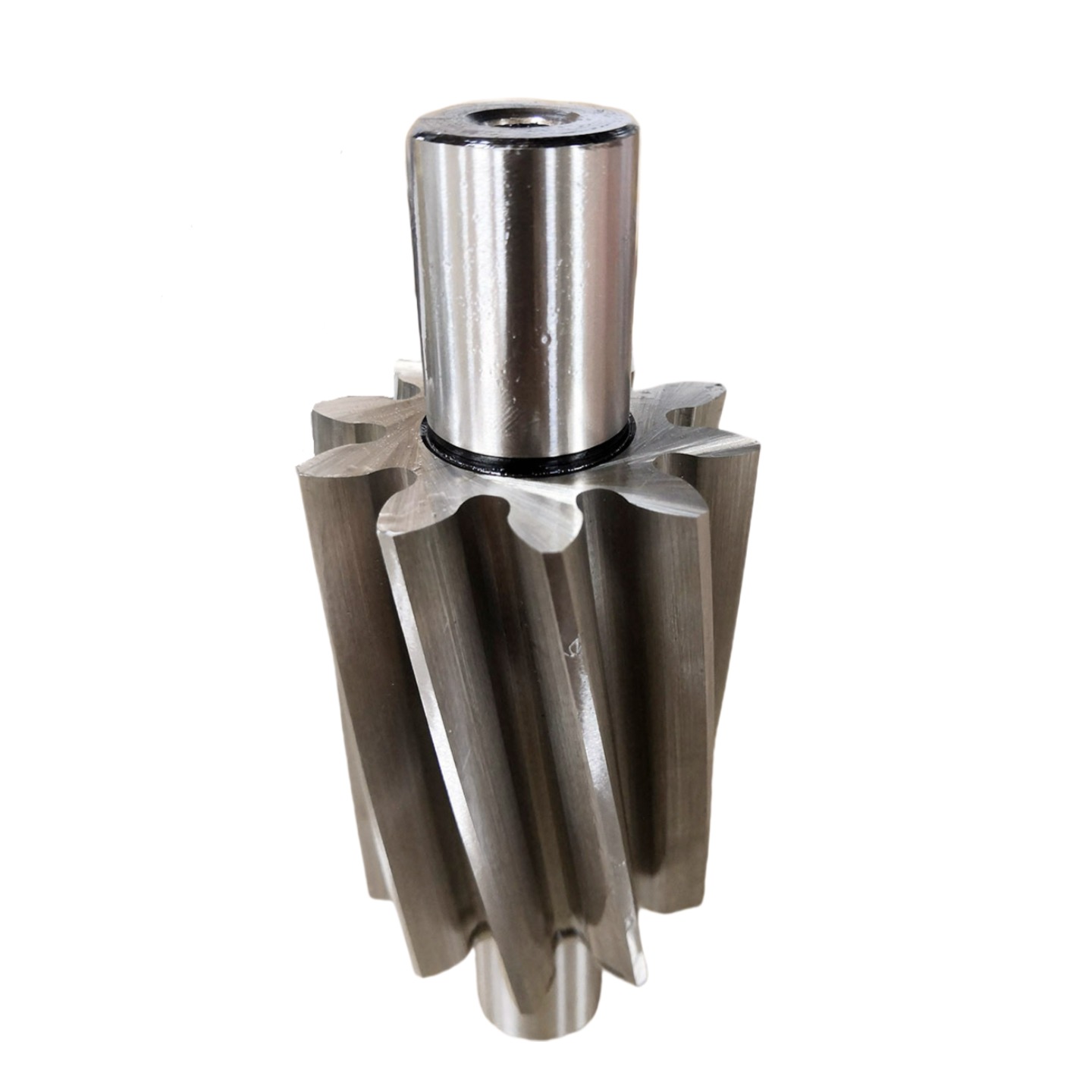

1) Descriptions des arbres de transmission
Des composants de précision usinés par tournage, taillage, rectification et autres procédés sont nécessaires pour assurer la coaxialité des engrenages et des arbres.
2) Caractéristiques de Arbre de transmission
a) Processus complexe : nécessite de multiples opérations (par exemple, traitement thermique, finition).
b) Forte personnalisation : le module, la forme des dents et d'autres paramètres peuvent être conçus selon les exigences.
c) Coût contrôlable : la production de masse peut réduire le prix unitaire.
3) Principe de fonctionnement de Arbre de transmission
Le profil en développante des engrenages garantit que le frottement de glissement est minimisé pendant l'engrènement, améliorant ainsi l'efficacité.
4) Application de Arbre de transmission
Robots industriels, outils électriques, chaînes de production automatisées, etc.
| Produits | Arbre de transmission |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Gleason |
| Engrenage Dents Fabrication | Rectification d'engrenages |
| Rectification des dents d'engrenage | √ |
| Module (M) | Personnalisé |
| Nombre de dents (Z) | Personnalisé |
| Angle de pression (α) | Personnalisé |
| Angle d'hélice | Personnalisé |
| Classe de précision | Grade ISO 6 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARAISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
